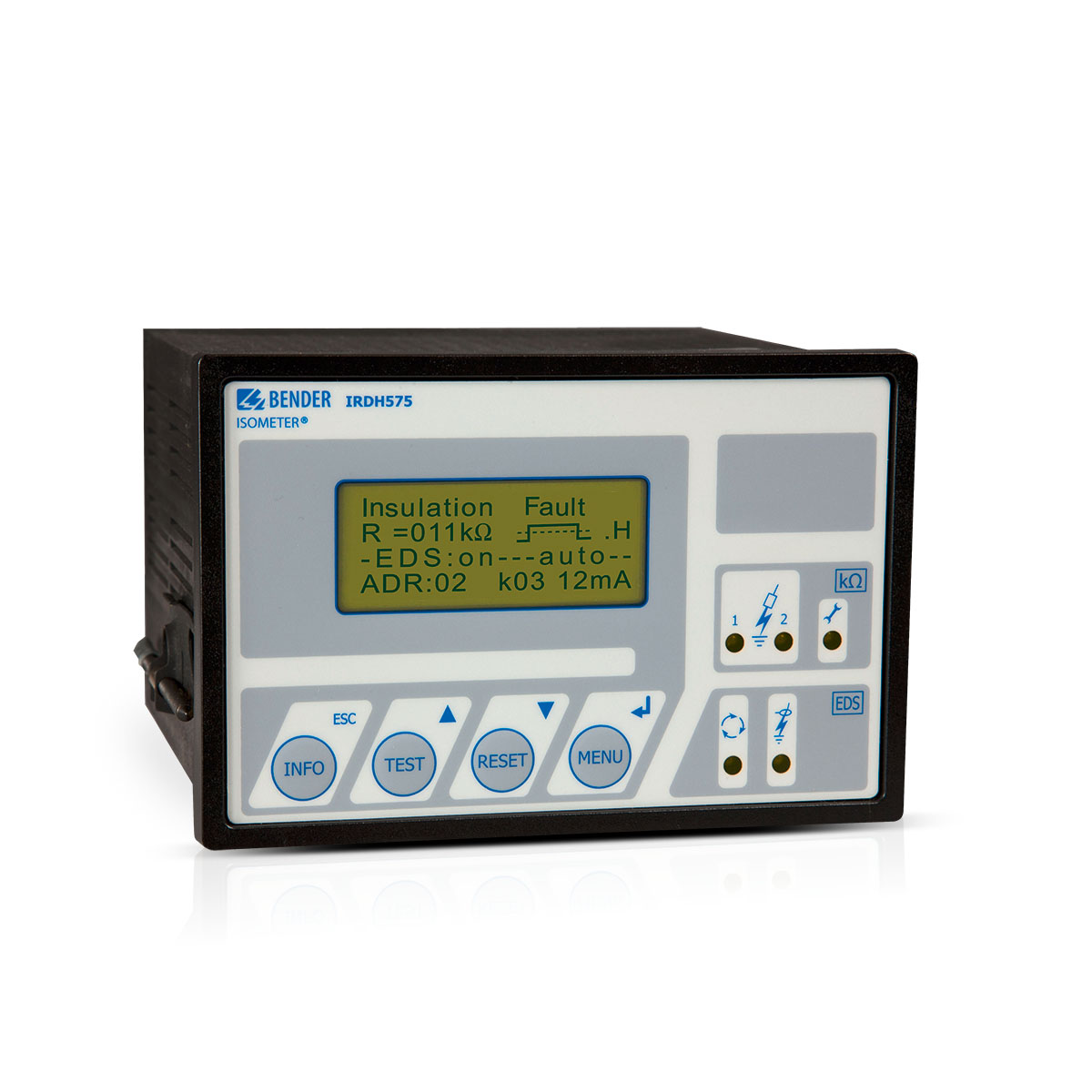

Isometer IRDH575 Isolationsvakt för lokaliseringssystem IFLS.
- Systemspänning 20…575 V/340…760 V 3(N)AC, AC/DC och DC IT-system
- Mätområdeområde 1 kΩ…10 MΩ
- Kontinerig mätning av aktuell kapacitans
- Dataminne, analog utgång 0/4…20 mA
- Justerbar signal för lokalisering av isolationsfel
- Separata larmreläer, N/C eller N/O drift valbart
-
Beskrivning
Isometer IRDH 575 isolationsvakt för isolerade nät (IT-nät)
IRDH575 är Bender mest sålda isolationsvakt för industriella IT-nät, kan installeras i AC, AC/DC och DC-nät. IRDH575 mäter kontinuerligt isolationen i nätet och kan kombineras med EDS490/460 fellokalisering IFLS. IRDH575 finns i olika utförande, för 20...575V respektive 340...760V. Har två justerbara larmnivåer med reläkontakter, ett separat relä för systemfel, dataminne, RS-485 gränssnitt (BMS-buss) och analog utsignal.
När inställd larmgräns 2 passeras startar IRDH en automatiskt felsökning som detekteras av en enheter med modellbeteckning EDS. Lokaliseringen görs med hjälp av en strömpuls och kan initieras manuellt eller automatiskt. IRDH575 kan kombineras i sammankopplade nät och med digital kontakt eller busanslutning går en enhet i sk standby läge.
Med utvärderingsenheter ur EDS 46../EDS 49.. serierna kan isolationsövervakning med lokalisering byggas ut modulärt upp till 99 enheter.
Modell // system- // anslutningsspänning:
- IRDH575B1-435 20-575 VAC/DC // 77-286 VDC // 88-264 VAC
- IRDH575B2-435 340-760 VAC/DC // 77-286 VDC // 88-264 VAC
För fler utförande kontakta Beving Elektronik AB
