Skillnaden mellan isolerat och direktjordat nät

Den fundamentala tekniska skillnaden mellan direktjordat nät (oftast TN / TN-S nät) och isolerat nät (IT-nät) är nätets förbindning med jord.

Vid galvanisk kontakt mellan en matande ledare och jordplan uppstår i ett direktjordat nät ett jordfel. En relativt hög felström flyter och säkring/jordfelsskydd kan lösa ut med driftstopp som följd.

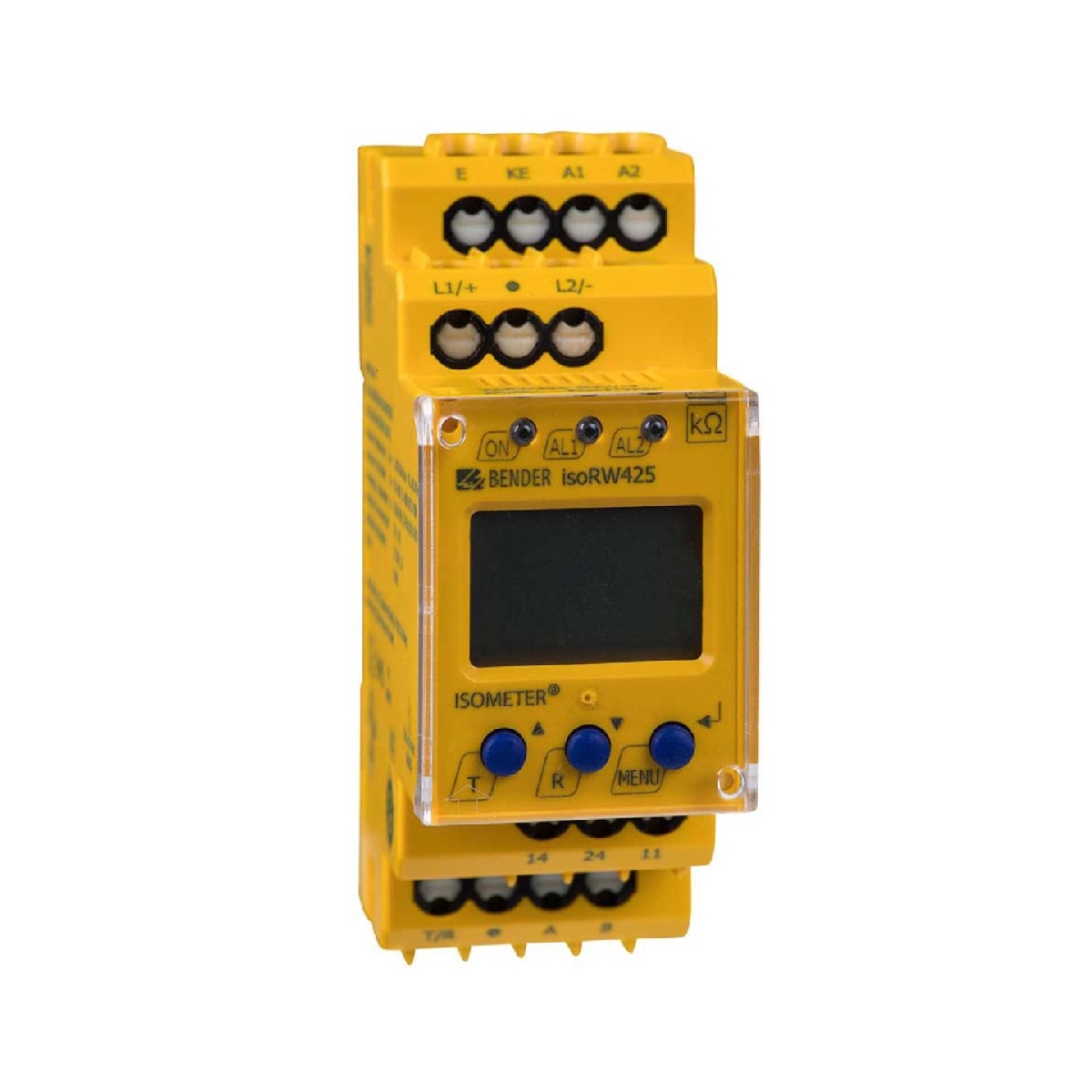

I ett isolerat nät uppstår i samma situation istället ett isolationsfel. Den ledare som kommit i kontakt med jord antar jordpotential och övriga ledares potential anpassas efter det. I ett IT-nät kan driften fortsätta utan påverkan.

Ur ett användarperspektiv är det två stora skillnader:

  • I ett isolerat nät leder ett första fel inte till någon påverkan på driften, medan det i ett direktjordat skall en automatisk frånkoppling ske vilken kan orsaka driftstopp.
  • Den andra skillnaden är att jordfelsströmmarna vid ett första fel är avsevärt mycket högre i ett direktjordat nät än i ett isolerat nät. Felströmmen som kan flyta i ett isolerat nät är enbart den kapacitivt kopplade strömmen Ic. Felströmmen i ett direktjordat nät beror av övergångsmotståndet i felstället och de nivåer som säkringar och eventuell jordfelsbrytare har.


Sammanfattningsvis kan man konstatera att isolerade nät är att föredra där man inte önskar få stopp i sin anläggning vid ett första fel. Samt där det är kritiskt med drift- person- och brandsäkerhet. Till exempel på industrier och sjukhus.
