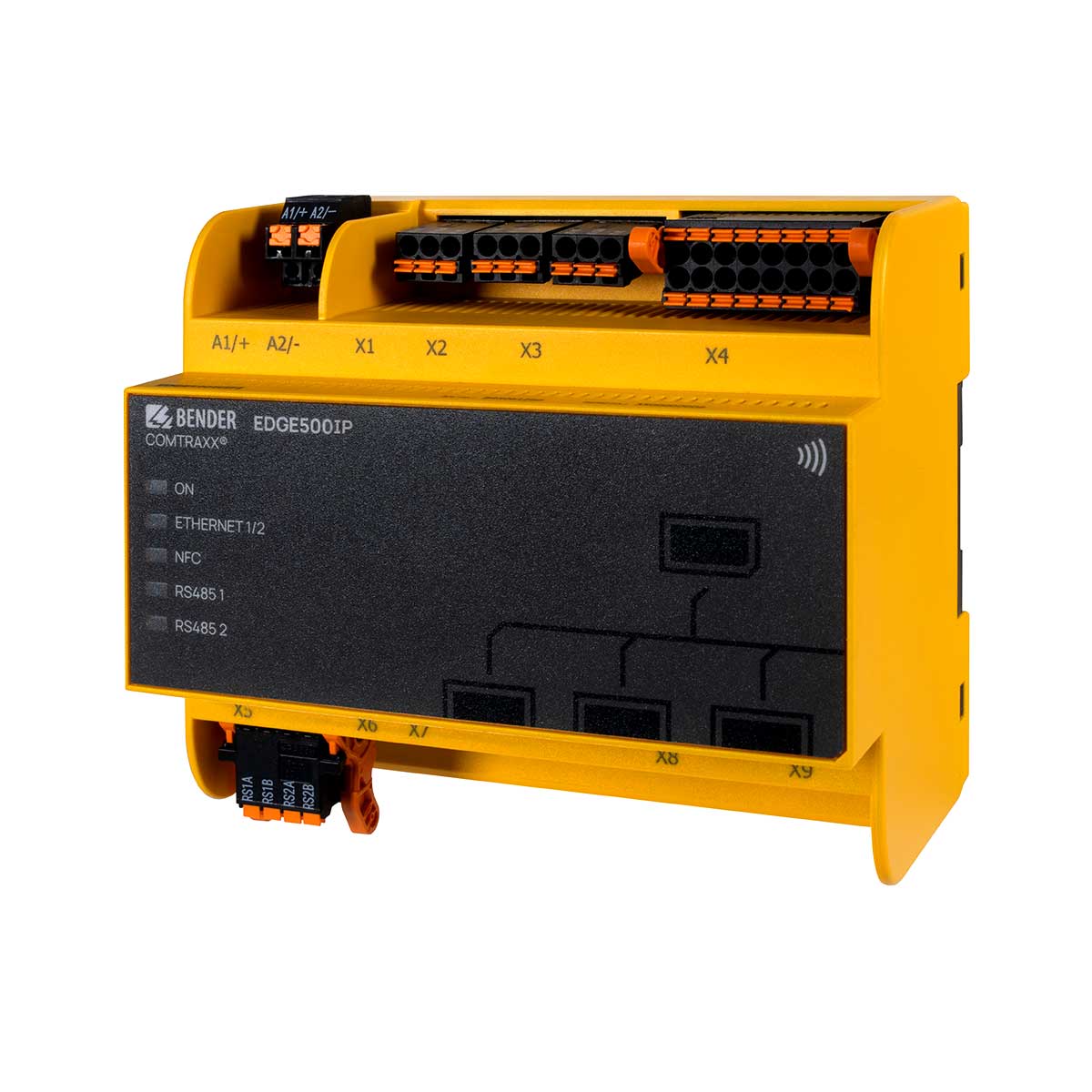

Bender EDGE500IP Gateway för tillståndsövervakning

Bender COMTRAXX® EDGE500IP övervakningsenhet och kommunikationsgateway

Bender COMTRAXX® EDGE500IP är en nätverksansluten övervakningsenhet med gatewayfunktion för integration och tillgängliggörande av data från Bender-system. Enheten samlar in larm, mätvärden och statusinformation och gör informationen tillgänglig för systemövervakning, visualisering, analys och fjärråtkomst.

Den industriella kommunikationsgatewayen kan integrera enheter via intern BMS-buss, BCOM, Modbus RTU och Modbus TCP. EDGE500IP ansluts till det befintliga IT-nätverket och ger åtkomst till viktig systeminformation från en dator med standardwebbläsare.

Gateway för integration av Bender-system och enhetsdata

EDGE500IP fungerar som en central kommunikationsnod mellan Bender-enheter, kompatibla tredjepartsenheter och kundens nätverk. Larm, mätvärden och enhetsstatus kan omvandlas och tillgängliggöras via industriella kommunikationsprotokoll.

Grundenheten stöder intern BMS-buss, BCOM, Modbus RTU och Modbus TCP. Beroende på installerad programvarumodul kan funktionaliteten utökas med fullständig dataåtkomst via Modbus TCP och Modbus RTU samt kommunikation via SNMP, MQTT och PROFINET.

Webbaserad systemövervakning och visualisering

Det integrerade webbgränssnittet används för att konfigurera och hantera övervakningsenheten. När EDGE500IP har anslutits till nätverket och kompatibla produkter kan enheterna i systemet nås via en standardwebbläsare från en dator i nätverket.

Lösningen ger en tydlig överblick över enhets- och anläggningsstatus och kan användas för övervakning och analys av Bender-enheter och kompatibla tredjepartsenheter. Individuella visualiseringar kan skapas och visas i webbläsaren.

Industriell gateway med Modbus, BCOM och BMS-buss

EDGE500IP kommunicerar med Bender-system via intern BMS-buss och BCOM. Modbus RTU och Modbus TCP kan användas för kommunikation med både Bender-enheter och kompatibla tredjepartsenheter.

Grundenheten kan ansluta upp till 150 enheter via den interna BMS-bussen, upp till 255 enheter via BCOM samt upp till 247 enheter vardera via Modbus RTU och Modbus TCP. Två Ethernetanslutningar med automatisk identifiering av 10, 100 eller 1000 Mbit/s möjliggör fjärråtkomst via LAN, WAN eller internet.

Fjärrövervakning, diagnostik och parameterhantering

Övervakningsenheten kan användas vid driftsättning, diagnostik och fjärrunderhåll av Bender-system. Enhetsparametrar kan ställas in på ett överskådligt sätt samt sparas, dokumenteras och återställas.

Med rätt programvarumoduler kan systemet även övervaka enhetsbortfall, skicka e-postmeddelanden om larm och systemfel samt skapa dokumentation över enheter, parametrar och mätvärden. Detta ger ett samlat arbetsflöde för systemövervakning och hantering av anläggningsdata.

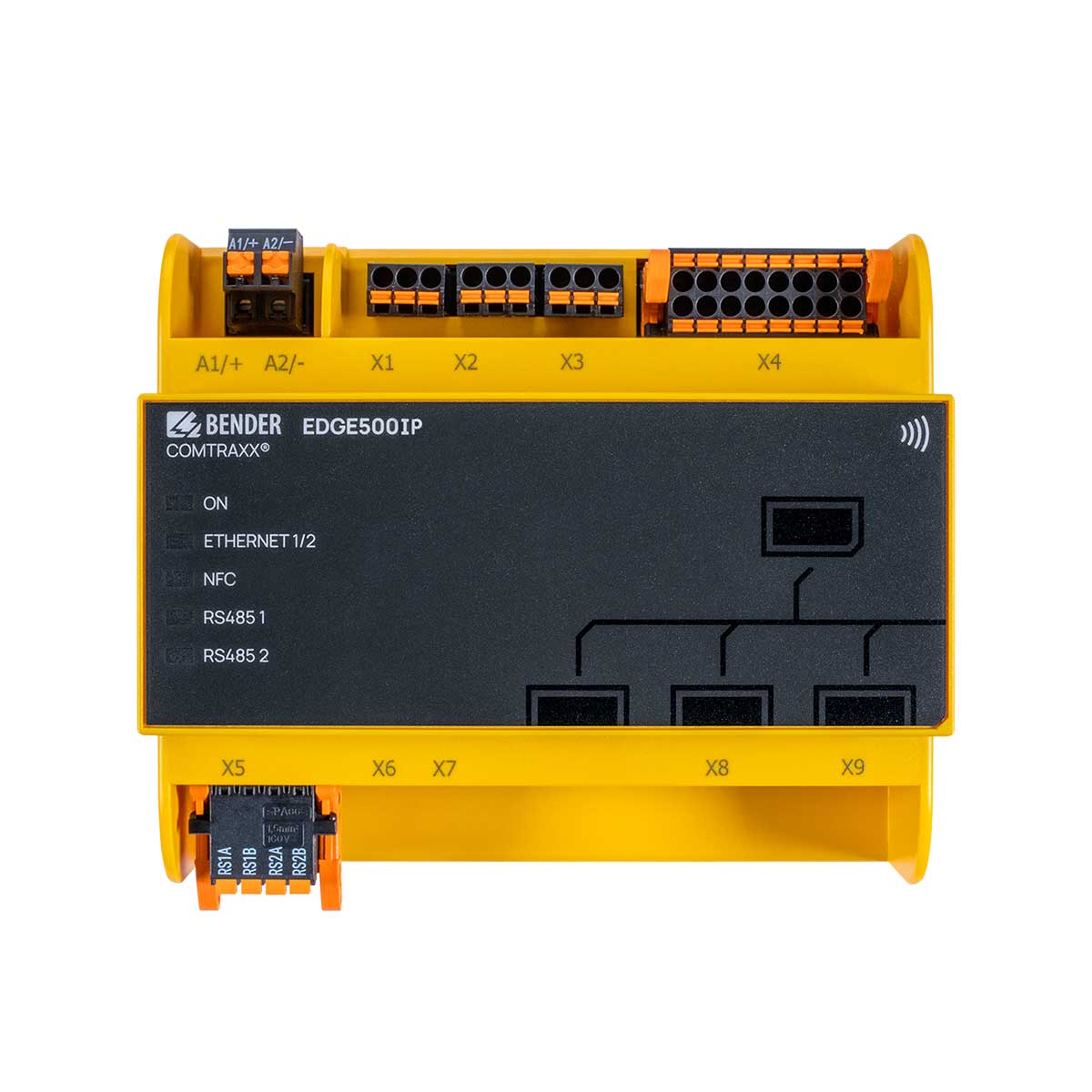

Kompakt gateway för DIN-skena

EDGE500IP är avsedd för kontinuerlig drift och kan monteras på DIN-skena enligt IEC 60715 eller med tre M4-skruvar. Enheten drivs med 24 V DC och har ett tillåtet spänningsområde på 18 till 30 V DC.

Den typiska effektförbrukningen är högst 3,5 W och den maximala effektförbrukningen är högst 10,5 W. Driftstemperaturen är −25 till +55 °C. Enheten har åtta galvaniskt separerade digitala ingångar, tre programmerbara reläutgångar och två USB-C-portar.

Tillval som utökar funktionaliteten

EDGE500IP kan byggas ut med programvarulicenser för kommunikation, visualisering, dataloggning, dokumentation och integration mot överordnade system..

• Interfaces
  • Full åtkomst till larm, status och mätvärden via Modbus TCP och Modbus RTU
  • Stöd för SNMP (V1, V2c och V3) inklusive SNMP Traps
  • Stöd för MQTT
  • Integration av upp till 2000 datapunkter från tredjepartsenheter via Modbus RTU eller Modbus TCP
  • Styrkommandon till BMS-enheter via Modbus TCP eller Modbus RTU
• Engineering
  • Systemöversikt med mätvärden, larm, statusmeddelanden och parametrar
  • Historikminne med 20 000 händelser
  • Dataloggning med 30 dataloggrar och upp till 10 000 datapunkter per logger
  • 100 virtuella enheter med 16 kanaler
  • E-postaviseringar för larm och systemfel
  • Dokumentation, parameterhantering och säkerhetskopiering
  • Övervakning av enhetsbortfall
• Live View
  • Webbaserad visualisering med integrerad editor
  • Upp till 50 dashboards och översiktssidor
  • Åtkomst till samtliga tillgängliga mätvärden i systemet
  • Test-, reset- och styrfunktioner via Modbus TCP
• PROFINET
  • Åtkomst till larm och mätvärden via PROFINET
  • Stöd för upp till 511 PROFINET-datapunkter

Fördelar

• Central övervakningsenhet och kommunikationsgateway för Bender-system
• Integration via intern BMS-buss, BCOM, Modbus RTU och Modbus TCP
• Webbaserad systemövervakning och konfigurering via standardwebbläsare
• Två Ethernetanslutningar för fjärråtkomst via LAN, WAN eller internet
• Utbyggbar med programvarumoduler för SNMP, MQTT, PROFINET, visualisering och dataloggning
• Åtta galvaniskt separerade digitala ingångar och tre programmerbara reläutgångar
• Kompakt konstruktion för DIN-skena eller skruvmontering

Typiska användningsområden

• Central övervakning av Bender-system
• Insamling och vidarebefordran av larm, mätvärden och statusinformation
• Integration av Bender-enheter och kompatibla tredjepartsenheter
• Webbaserad visualisering av enhets- och anläggningsstatus
• Driftsättning och diagnostik av Bender-system
• Fjärrdiagnostik och fjärrunderhåll
• Parameterhantering, dokumentation och säkerhetskopiering



Se fullständiga specifikationer
