Bender RCP115 industriell touchpanel för systemvisualisering

Bender RCP115 industriell touchpanel för systemvisualisering

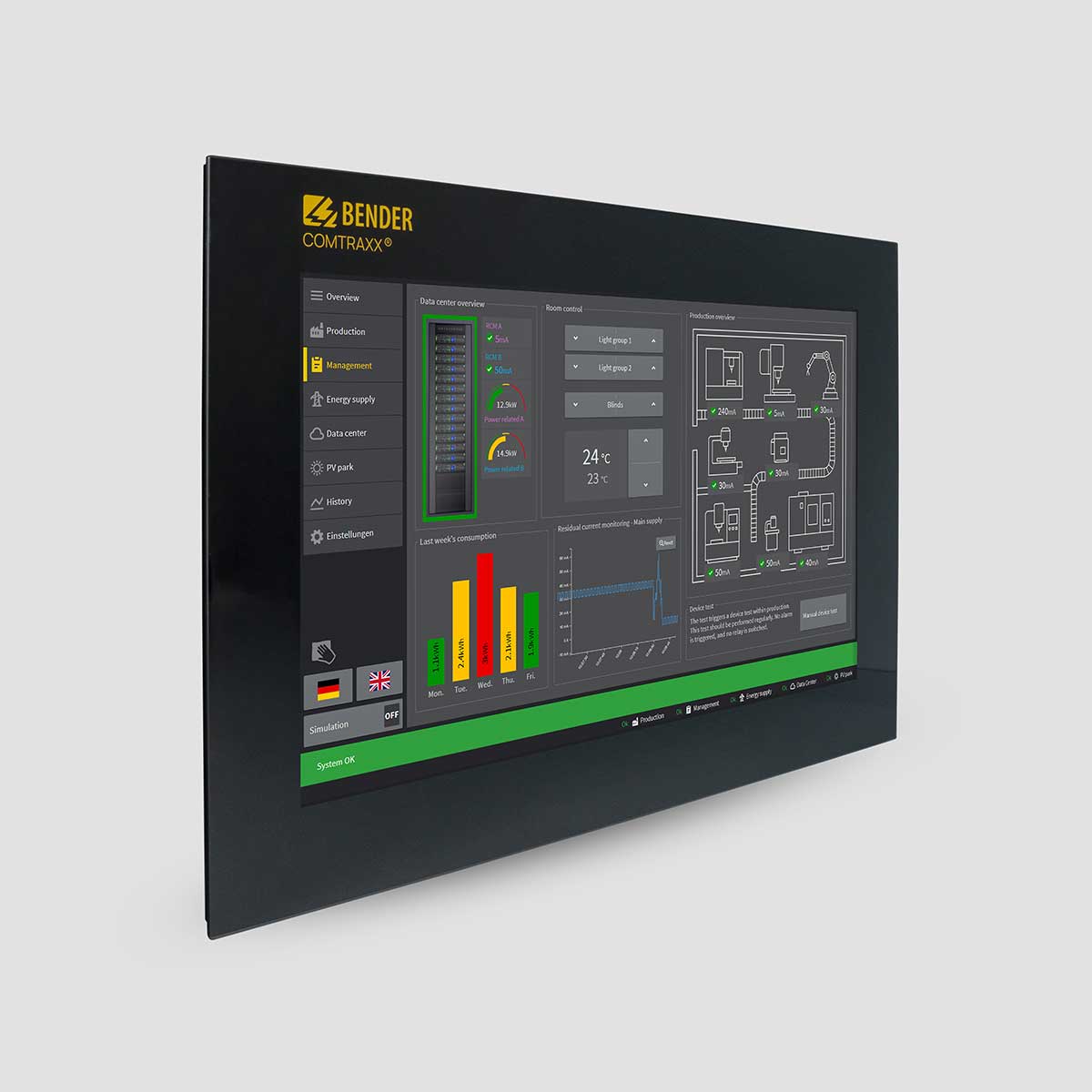

Bender RCP115 är en industriell touchpanel med 15,6-tums kapacitiv pekskärm och integrerad processor. Panelen kan användas fristående för webbaserad visualisering av systemdata ifrån olika tillverkares system.

Panelen är robust och är framtagen för industriella miljöer med en IP65-klassad front.
Den högupplösta TFT-displayen har Full HD-upplösning på 1920 × 1080 pixlar och kan användas i både stående och liggande format. RCP115 passar som HMI-panel och displaypanel i teknikutrymmen, produktionsområden och undercentraler.

RCP115 fungerar bl.a. tillsammans med Benders kommunikationsmoduler COM465IP och EDGE500IP för att presenterna jordfelsövervakning och isolationsövervakning.

Webbaserad operatörspanel med stöd för HTML5

RCP115 kan anslutas till olika HTML5-webbservrar och visa webbaserat innehåll genom en webbläsare jämförbar med Chrome, Edge eller Firefox. Den ARM-baserade industripanelen kan därför användas flexibelt med enheter och system från olika tillverkare.

Panelen ansluts till nätverket via Ethernet för åtkomst till webbplatser, systemdata och webbaserade visualiseringar. RCP115 kan användas med COMTRAXX®-serien för tillståndsövervakningssystem och har även stöd för visning av webbaserade tredjepartssystem.

Industriell pekskärm med Full HD-upplösning

Den kapacitiva pekskärmen har en upplösning på 1920 × 1080 pixlar, en bakgrundsbelysning på 800 cd/m² och färgåtergivning med 24-bitars RGB. Frontglaset är 3 mm tjockt och panelens framsida har kapslingsklass IP65.

Den industriella displaypanelen är konstruerad för att fungera även bakom kundanpassade ytor av glas eller film. Displayen kan orienteras för stående eller liggande visning beroende på hur touchpanelen installeras och hur systeminformationen ska presenteras.

Flexibel montering i apparatskåp och tekniska installationer

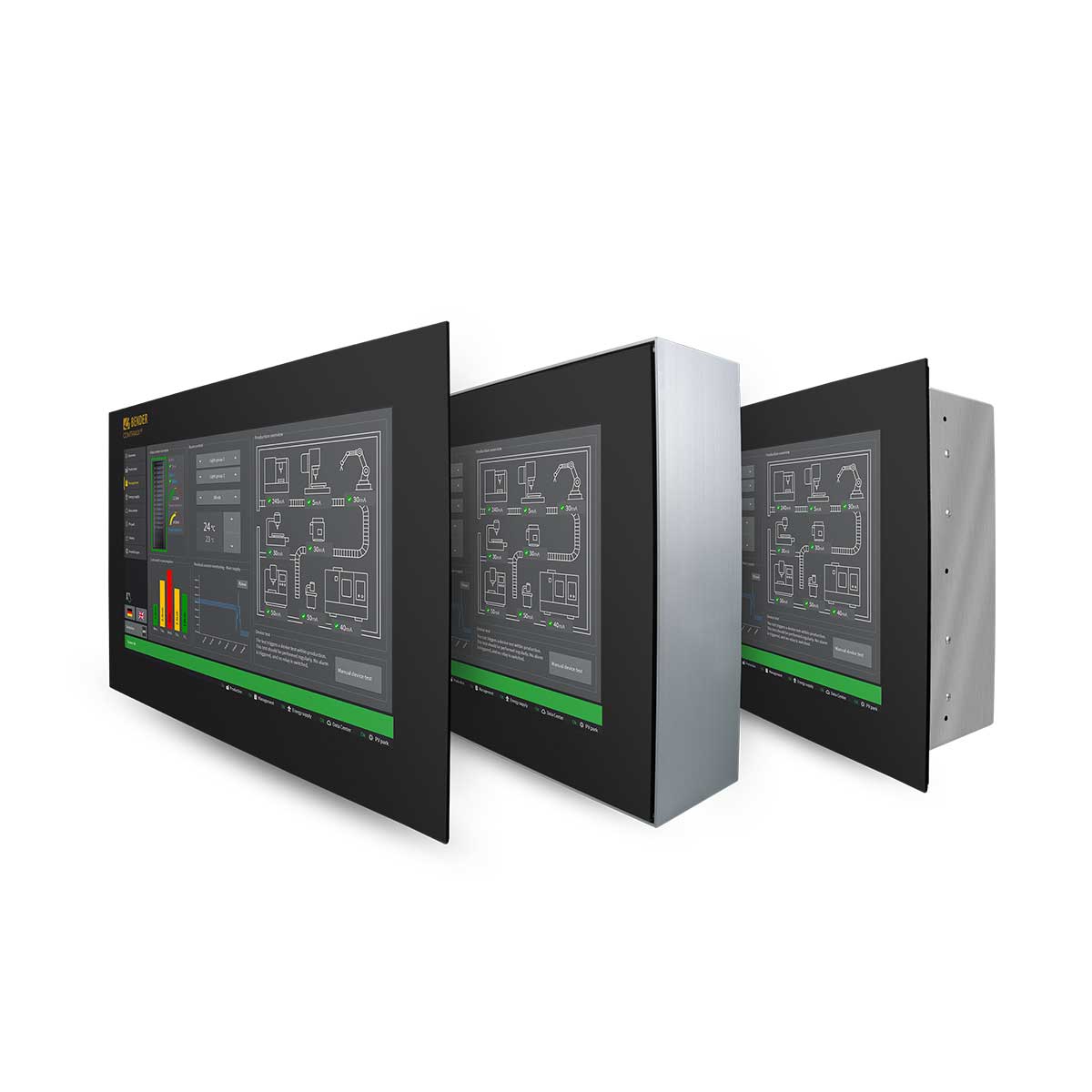

RCP115 kan monteras i apparatskåpsdörr, utanpåliggande eller infälld i vägg.
Montagedetaljer för montage i apparskåpsdörr ingår i panelen, kapslingar för montage infälld i vägg alt. utanpåliggande på vägg finns som tillbehör.

Vid montering i dörr är installationsmåttet 393 × 242 mm och det nödvändiga installationsdjupet 56 mm. För infälld montering är installationsmåttet 398 × 250 mm och installationsdjupet 98 mm.

Tillbehör:

• Kapsling med tillbehör för utanpåliggande montage, art.nr: B95062910
• Kapsling med tillbehör för montage infällt i vägg, art.nr: B95062915

Ethernet och USB för flexibel systemintegration

Operatörspanelen har en RJ45-port för Ethernet med automatisk identifiering av överföringshastigheter på 10, 100 eller 1000 Mbit/s. Nätverksfunktionerna omfattar DHCP, NTP och DNS.

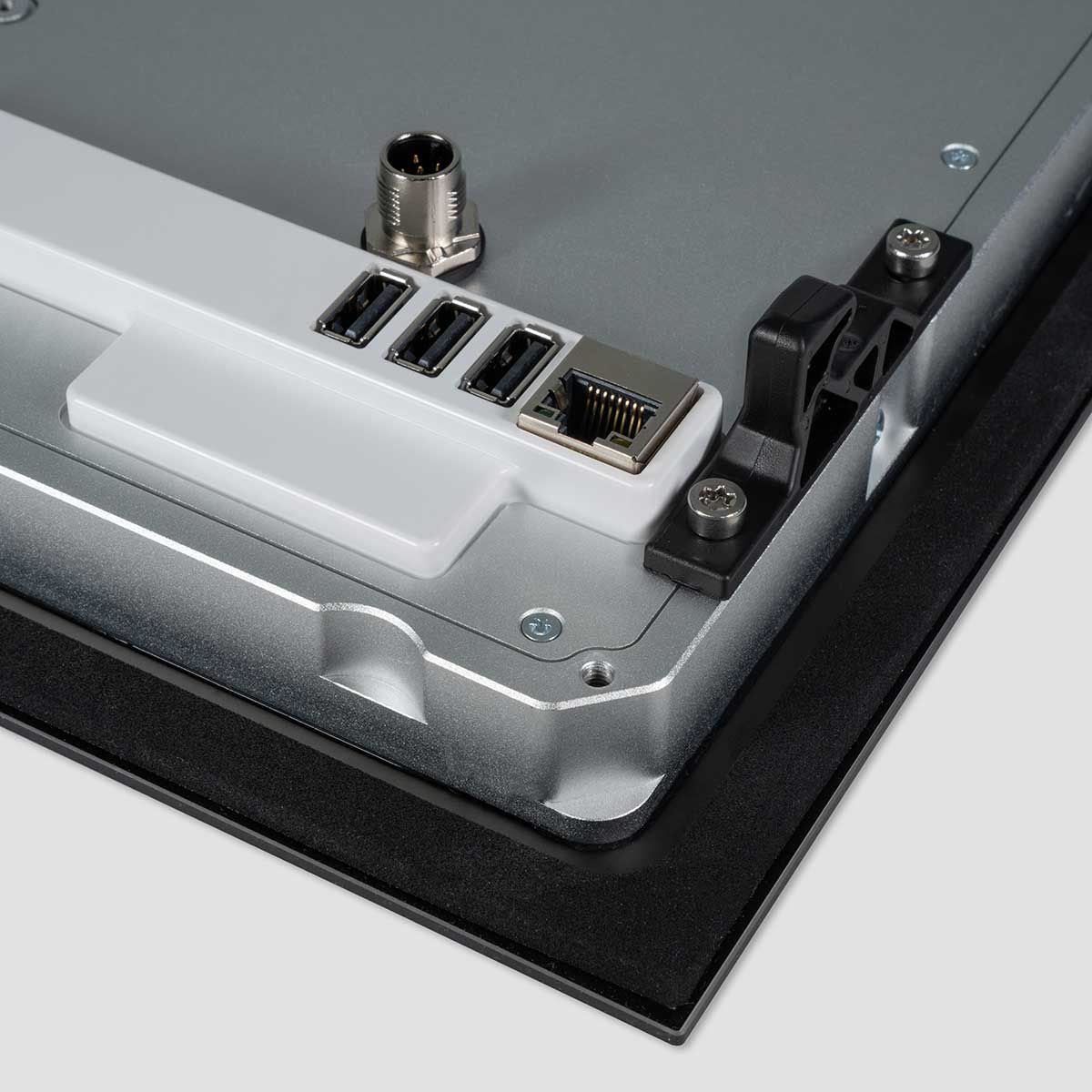

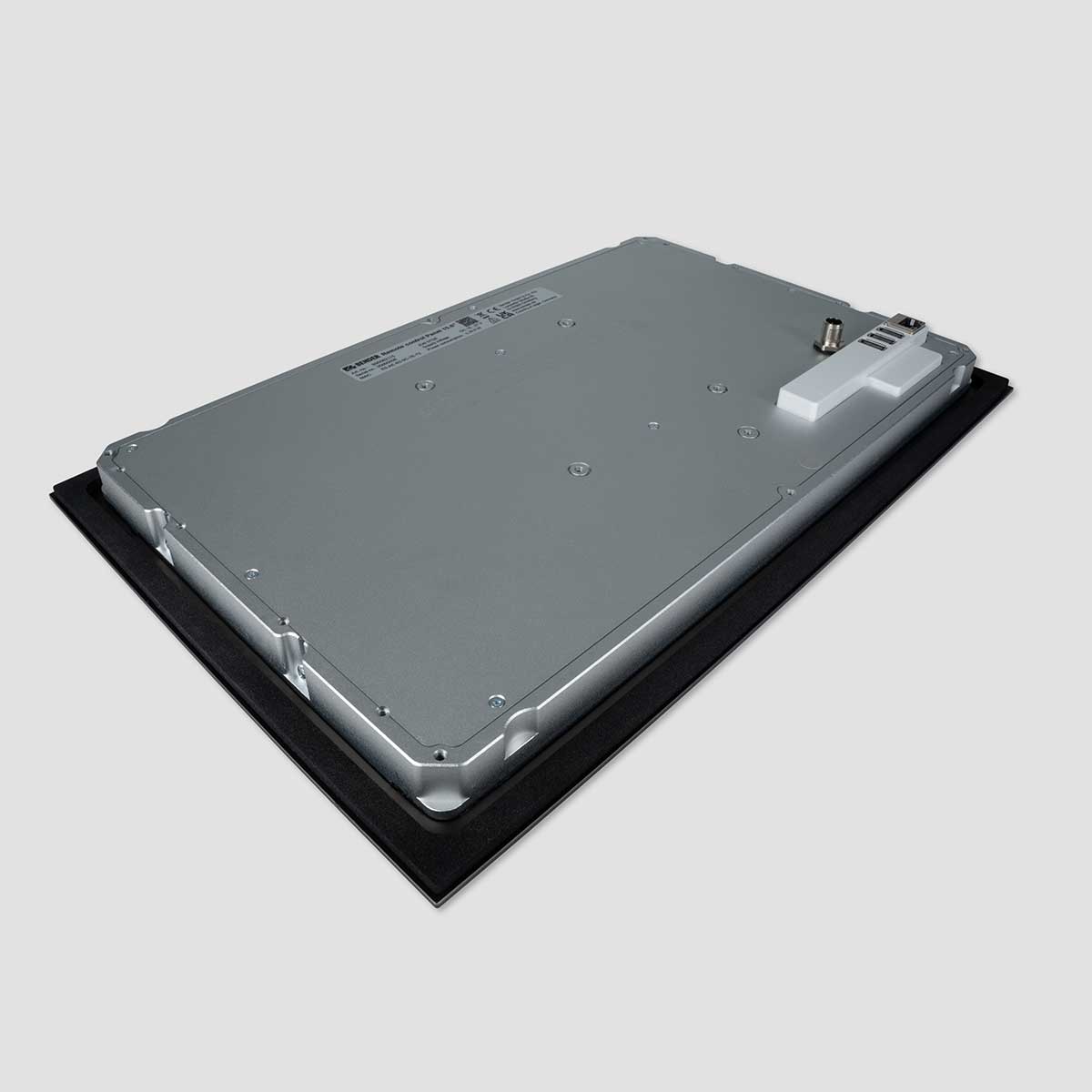

På baksidan finns tre USB-A-portar för anslutning av mus och tangentbord. USB-portarna fungerar som USB 2.0-värdar med en datahastighet på upp till 480 Mbit/s. Panelen har även M12-anslutning för den medföljande strömförsörjningskabeln samt en statusindikering med LED.

Touchpanel för kontinuerlig drift i industriella miljöer

RCP115 är avsedd för kontinuerlig drift och drivs med 24 V DC SELV. Den typiska effektförbrukningen är 16 W och den maximala effektförbrukningen är 30 W vid 24 V DC.

Drifttemperaturen är 0 till +50 °C och förvaringstemperaturen är −30 till +80 °C. Industripanelen kan användas på höjder upp till 2 000 meter över havet och vid en relativ luftfuktighet på upp till 90 procent. Produkten är avsedd för industriella tillämpningar och är inte avsedd för bostadsmiljöer.

Fördelar

• 15,6-tums kapacitiv TFT-pekskärm med Full HD-upplösning
• Fristående touchpanel med integrerad processor
• Visar webbaserat innehåll från olika HTML5-webbservrar
• Kan användas med COMTRAXX® och webbaserade tredjepartssystem
• Ethernet med överföringshastighet på 10/100/1000 Mbit/s
• Tre USB-A-portar för anslutning av mus och tangentbord
• Kan användas i stående och liggande format
• IP65-klassad framsida för industriella installationer

Typiska användningsområden

• Visualisering av systemdata i teknikutrymmen, t.ex. ställverk och elcentraler
• Webbaserad systemvisualisering i produktionsområden
• Visualisering av Benders isolations alt. jordfelsövervakning tillsammans med RCMS-serien och ISO-serien
• Visning av webbaserade tredjepartssystem



Se fullständiga specifikationer
