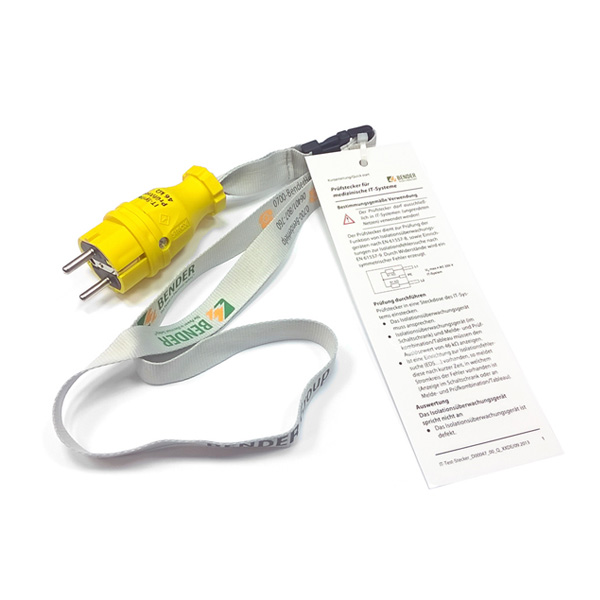

Bender Uttagsprovare

Art.nr: 0308385

Uttagsprovare för IT-nät

Uttagsprovare för medicinska IT-nät

  • Testar funktion av isolationsvakter enligt EN 61557-8
  • Enkel att använda
  • Simulerar symmetriska fel i IT-nät
  • Max tillåten spänning 230 AC

Uttagsprovare för medicinska IT-nät

  • Testar funktion av isolationsvakter enligt EN 61557-8
  • Enkel att använda
  • Simulerar symmetriska fel i IT-nät
  • Max tillåten spänning 230 AC

  • Beskrivning

    Uttagsprovare för medicinska IT-nät (ojordade nät)

    Används för att testa isolationsvakter enligt EN 61557-8 och anläggningar med  isolationsfellokalisering IFLS EN 61557-9. Via motstånd från respektive fas till jordstiftet genereras ett symmetriskt fel  som säkerställer funktion hos isolationsvakt och IFLS.

    Att utföra test:

    • Sätt kontakten isolationsvakten, visuellt och hörbart ska larma i aktuellt utrymme
    • Isolationsvakten skall visa ett värde på 46 kΩ.
    • Finns isolationsfelslokalisering (EDS ...) tillgänglig, ska det indikeras inom några sekunder i aktuell mätpunkt.
    • Kontrollera att fel indikeras i överliggande system.

    Om fel inte uppkommer:

    • Isolationsvakten är defekt
    • Är Isolationsvakten installerad med sk UG mätmetod skall enheten bytas ut. UG-mätmetod är inte längre gällande standard och känner inte igen symmetrisk fel. Isolationsvakten ska känna symmetriskt fel och vara av typ AMP.

    Om isolationsvakten visar fel värde:

    • Isolationsövervakningsanordningen är defekt.
    • Isolationsvakten är anpassad med DC mätmetod, ej lämpligt för medicinska utrustningar och system.

    FÅR ENDAST ANVÄNDAS I MEDICINSKA IT-SYSTEM 230 AC
