Bender Förkopplingsenhet

Finns i flera varianter

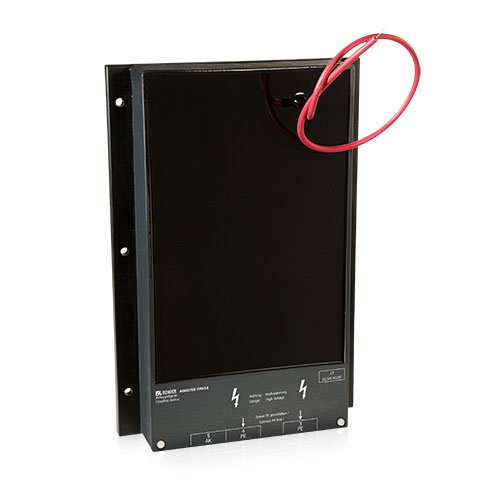

AGH675S-7

Förkopplingsenhet AGH675S-7 för ISOMETER IRDH275BM-7 högspänning

  • Ökar spänningsområdet för IRDH 275BM-7 till 0...7,2kV
  • Ansluts till ISOMETER IRDH275BM-7
  • För mellanspänning upp till AC/DC 7,2 kV (AGH675S-7)
  • För mellanspänning upp till AC/DC 15,5 kV (AGH675S-7MV)

Förkopplingsenhet AGH675S-7 för ISOMETER IRDH275BM-7 högspänning

  • Ökar spänningsområdet för IRDH 275BM-7 till 0...7,2kV
  • Ansluts till ISOMETER IRDH275BM-7
  • För mellanspänning upp till AC/DC 7,2 kV (AGH675S-7)
  • För mellanspänning upp till AC/DC 15,5 kV (AGH675S-7MV)

  • Beskrivning

    Förkopplingsenhet AGH675S-7 för ISOMETER IRDH275BM-7 högspänning

    AGH675S-7 kopplas in mellan det övervakade nät och isolationsvakt typ IRDH275BM-7.

    Med en förkopplingsenhet kopplad till IRDH275BM-7 kan spänningsområdet öka till till 7,2 kV AC och med två enheter kopplade parallellt kan området ökas till 15,5 kV (se datablad för inkoppling).

    Anslutningar på isolationsvakten kopplas till plint märkt  AK på AGH-enheten. Från AGH ansluter man till aktuellt nät. Kabelsvans på 0,5 eller 2,0 meter ingår i leverans, längd anges vid beställning.

    Mätspänningar och typ:

    AGH675S-7-500 för inkoppling på nätspänning 0 - 7,2 kV 0 - 460Hz med 0,5 meter kabel

    AGH675S-7-2000 för inkoppling på nätspänning 0 - 7,2 kV 0 - 460Hz med 2 meter kabel

    AGH675S-7MV-500 för inkoppling på nätspänning 0 - 15,5 kV 0 - 460 Hz med 0,5 meter kabel
