Emissivitet vid termografering – så undviker du felaktiga temperaturmätningar
För det första, vad är emissivitet? Emissivitet beskriver hur effektivt ett material avger värmestrålning och hur väl dess yta återger den verkliga temperaturen.
Emissivitetsvärden varierar från 0 (en teoretiskt perfekt spegel som reflekterar all energi) till 1 (ett teoretiskt objekt kallat en svartkropp som perfekt absorberar och strålar ut all energi). Observera att emissivitetsvärdena 0 och 1 endast kan uppnås i teorin: i verkligheten kan fysiska objekt bättre beskrivas som varierande från 0,01 till 0,99 på emissivitetsskalan.

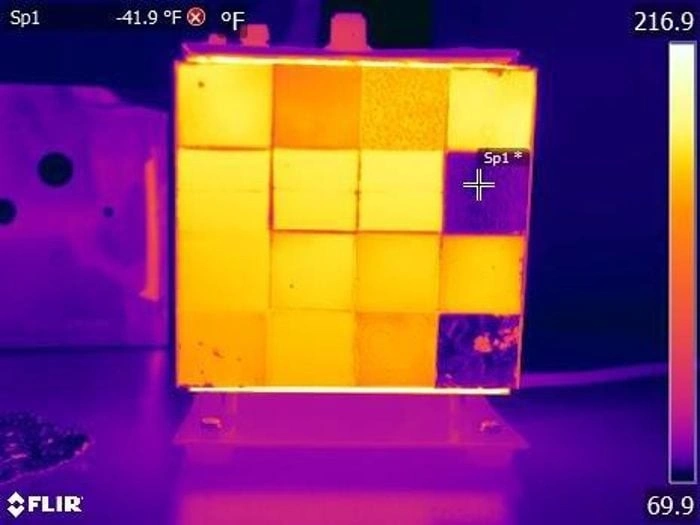

Varje block har samma temperatur, så varför ser de alla olika ut?
En blank metallyta med låg emissivitet fungerar nästan som en spegel för infraröd strålning.

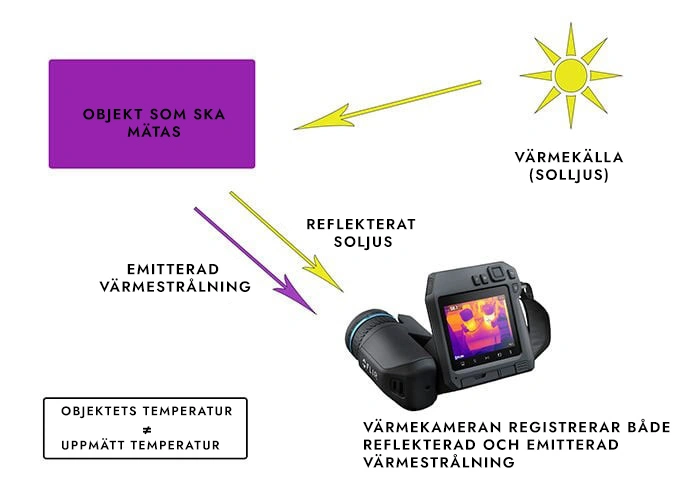

I stället för att mäta föremålets verkliga temperatur registrerar kameran i stor utsträckning reflektioner från omgivningen. Reflekterad temperatur är den värmestrålning från omgivande objekt som speglas i den yta som mäts.
Reflekterad temperatur kan påverka den temperatur en värmekamera mäter.
Ett föremål kan vara svalt att ta på men visa en mycket högre temperatur enligt din kamera om en närliggande värmekälla (som termografen) reflekterades från ytan.

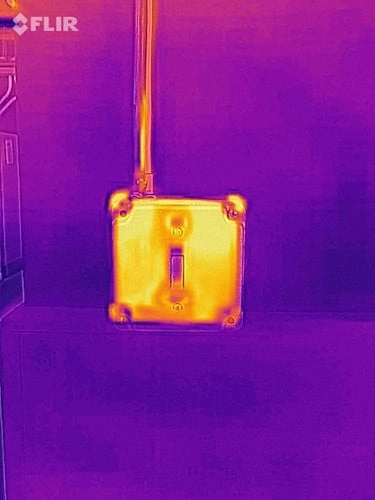

Är den metalliska ljusbrytaren hetare än resten av väggen, eller reflekterar den en varm värmekälla?
Två föremål kan ha samma temperatur men ändå se helt olika ut i värmebilden.

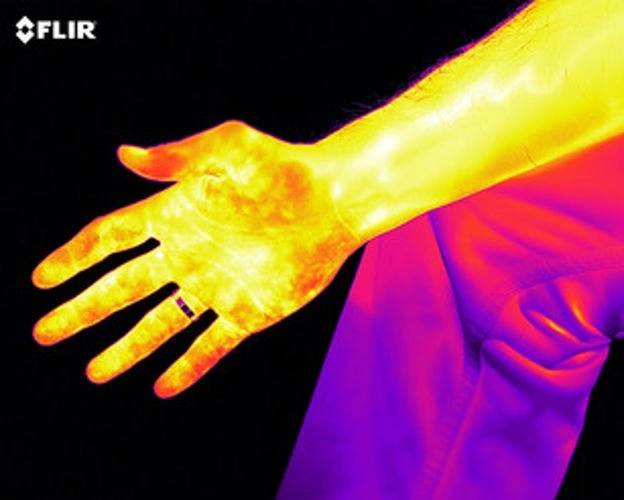

Ringen har troligen samma temperatur som personens hud men ser mycket kallare ut.
För objekt med hög emissivitet har reflektioner från omgivningen betydligt mindre påverkan.
Men för objekt med lägre emissivitet är det en kritisk faktor som måste förstås noggrant. Ju lägre emissivitet en yta har, desto större påverkan får reflektioner från omgivningen på värmebilden.
För material med hög emissivitet kan du kompensera för både emissivitet och reflekterad temperatur direkt i värmekamerans inställningar. Till exempel, om du vill mäta en persons kroppstemperatur skulle du ställa in emissiviteten till 0,98 (emissiviteten hos människohud) och den reflekterade temperaturen till miljötemperaturen (troligen runt 20°C om du är inomhus), och din kamera kommer att kompensera.
För andra material och ytor, särskilt när noggranna temperaturmätningar är viktiga, krävs ofta utbildning i termografi för att korrekt kompensera för emissivitet vid mätningar. Emissivitet kan påverkas av många olika faktorer, och vi rekommenderar att du blir certifierad innan du försöker ta mätningar av svåra ytor.
Som tumregel är det svårt att få tillförlitliga temperaturmätningar på ytor med en emissivitet under 0,5. I dessa fall kan du behöva överväga att hitta sätt att öka ditt måls emissivitet. Emissivitet är en av de viktigaste faktorerna att förstå vid termografi. Med rätt kunskap och mätmetodik går det dock att kompensera för dess påverkan och få tillförlitliga mätresultat.

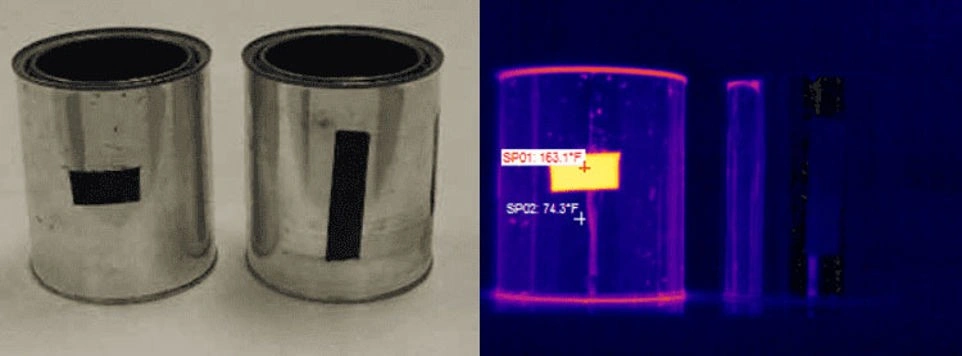

Ytor med hög emissivitet, som eltejp, kan användas för att noggrant mäta temperaturen på ytor med låg emissivitet, som blank metall.
