Vanligaste felen du gör med din värmekamera

Alla termograförer gör misstag, särskilt när de börjar. Det är en del av inlärningsprocessen och därför är träning med värmekamera nödvändig. Här är fem av de vanligaste misstagen vi ser hos nya termografer, särskilt hos personer som ännu inte har utbildats eller certifierats inom termografi.
Lär dig mer om utbildning och certifiering inom termografi

Här är de fem vanligaste misstagen vid termografering:

#5. Dålig bildjustering/fokus

En oskarp bild är inte bara svår att tolka, den visar också fel temperatur. Fokus måste vara perfekt varje gång INNAN du sparar en bild. När det gäller fokus finns det inget som heter "tillräckligt bra". Den är antingen i fokus eller inte.

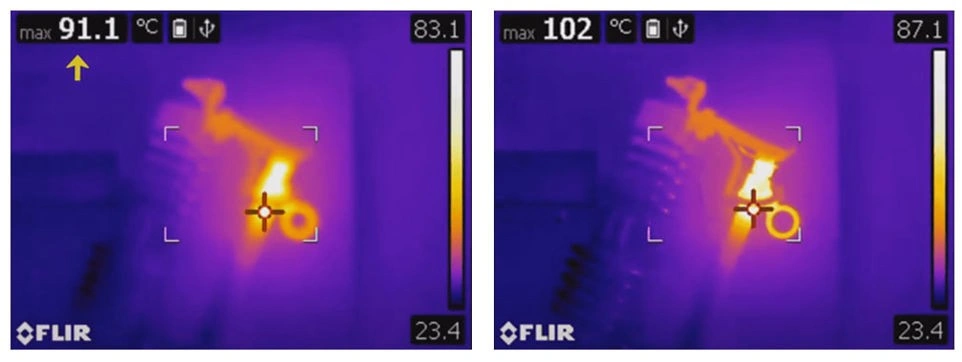

Temperaturen på säkringen ser helt annorlunda ut när bilden tas med korrekt fokus.

#4. Felaktiga temperaturparametrar.

På tal om temperaturmätningar är det avgörande att ställa in rätt emissivitet och reflekterad temperatur i kameran för att få korrekta mätvärden. Annars riskerar mätresultaten att bli kraftigt missvisande.

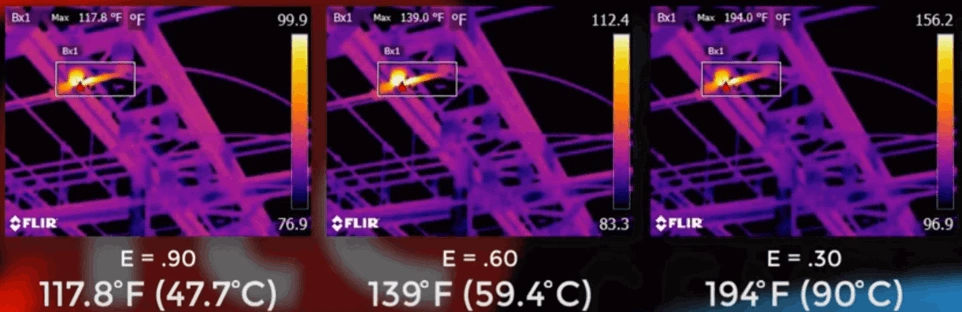

Temperaturen på denna frånkoppling i en utomhusstation mäts med tre olika emissiviteter, vilket gör att det resulterande maximala skenbara temperaturvärdet varierar kraftigt från 47°C till 90°C.

#3. Att inte förstå hur värmestrålning fungerar.

Värmekameror är passiva, vilket innebär att de registrerar all infraröd strålning från det objekt som mäts. Det betyder att bilden inte bara påverkas av värmen som objektet själv avger, utan även av värmestrålning som reflekteras från omgivningen. Därför kan en yta verka varmare eller kallare än den faktiskt är.

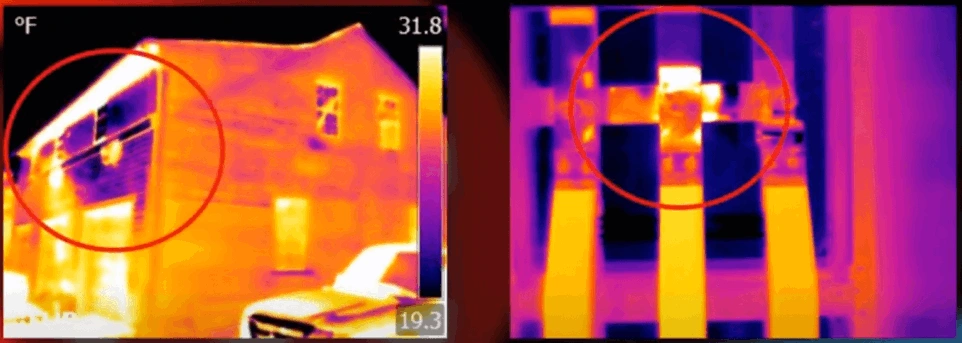

Sidan av det här huset är faktiskt inte kall, och den här elektriska samlingsstångsanslutningen är verkligen inte varm. Dessa felaktiga avläsningar beror på reflektioner från omgivningen.

#2. Att avfärda små temperaturskillnader.

Många som arbetar med infraröda kameror förlitar sig på temperaturskillnadsmätningar som referenspunkter när de bedömer problemets allvar. Problemet är att många inte inser att den verkliga temperaturen kan vara betydligt högre än vad värmekameran visar.

Glänsande metalliska ytor har till exempel mycket låg emissivitet och kan ge falska skenbara temperaturavläsningar.

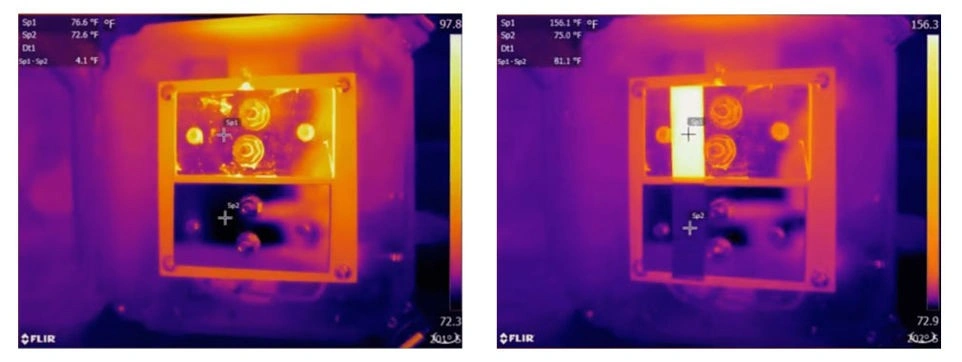

Vad som ser ut som bara en liten temperaturskillnad mellan två kopparbitar är i själva verket mycket större, vilket avslöjas av en remsa av tejp med hög emissivitet.

#1. Att välja en för enkel värmekamera

Vi placerar detta på första plats eftersom det är ett av de vanligaste misstagen bland personer som är nya inom termografi: Att inte köpa en tillräckligt kraftfull kamera. Detta är något som kan kosta dig mycket mer i längden.

Det är frestande att välja den billigaste modellen. Men alla infraröda kameror är inte likadana. Upplösning är ett bra exempel. Vid byggnadsinspektioner innebär bristande upplösning att du kan missa mindre isoleringshåligheter eller områden med luftläckage.

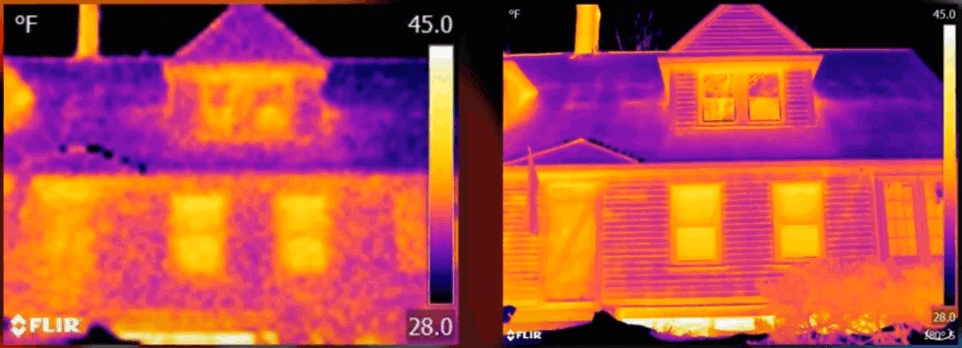

Dessa två termiska bilder av samma hus togs med två olika IR-kameror. Till vänster användes en kamera med upplösningen 80 × 60 pixlar och till höger en kamera med upplösningen 640 × 480 pixlar.
Fler pixlar innebär mer detaljrikedom för att upptäcka små men viktiga temperaturskillnader.

Om du arbetar med elanläggningar utomhus är högre upplösning ofta nödvändig:

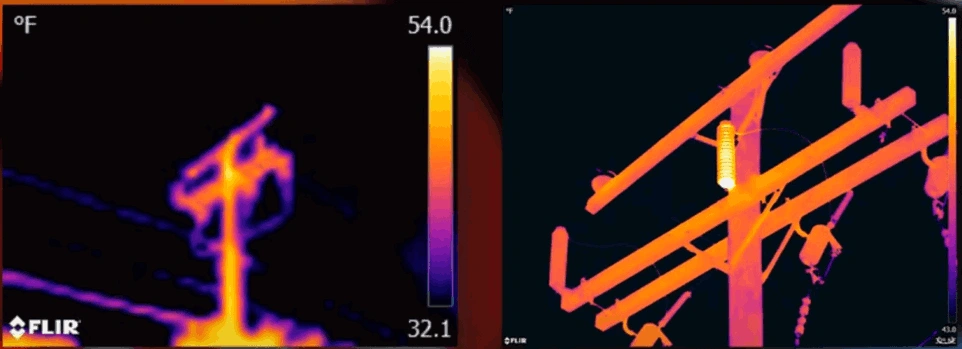

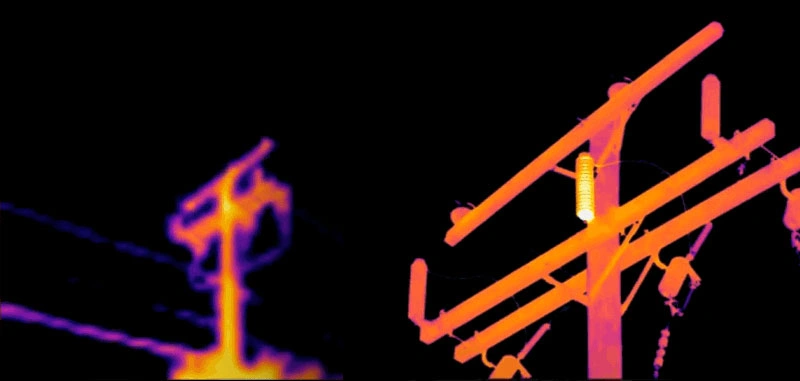

Till vänster visas bilden från en kamera med upplösningen 80 × 60 pixlar och vidvinkellins. Till höger syns samma objekt fotograferat med en kamera på 1024 × 768 pixlar och standardobjektiv. I den ena bilden framträder problemet tydligt, medan det knappt går att urskilja i den andra.

Detta betyder inte att du aldrig ska överväga en billig kamera. En instegskamera har många bra användningsområden, men vissa tillämpningar kräver helt enkelt bättre specifikationer.
