Termiska kameraspecifikationer du bör känna till innan köp av värmekamera

Antalet specifikationer för en termisk kamera kan vara överväldigande när du försöker hitta rätt kamera för dina behov. En specifikation isolerat säger inte mycket om kameran – istället är det en kombination av faktorer som avgör en värmekameras kapacitet.

Alla specifikationer ger användbar information, men här är de viktigaste du behöver tänka på för att säkerställa att du köper rätt kamera för din applikation:

Temperaturområde

Räckvidd är hela temperaturspannet som kameran är kalibrerad till och kan mäta.

Vissa kameror har flera intervall för att mer exakt kunna mäta ett bredare temperaturspann. Känn till vilka temperaturer du sannolikt kommer att möta i din applikation – att välja en kamera med högre temperaturområde är särskilt viktigt för vissa industriella tillämpningar, som att mäta högtemperaturutrustning som pannor, ugnar eller ugnar.

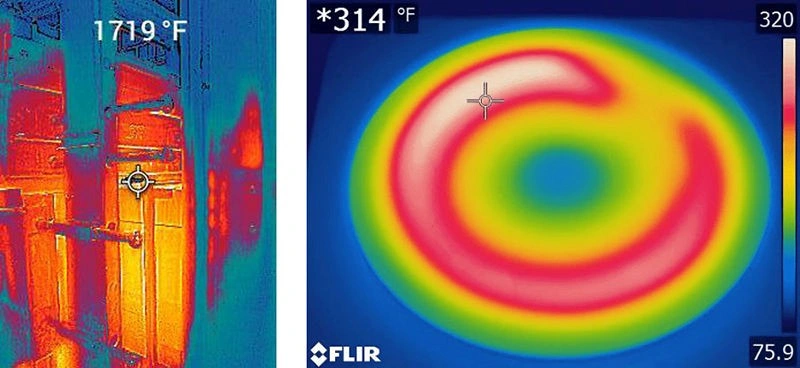

Tillämpningar som att mäta temperaturen i ugnar (till vänster) kräver en kamera med ett högt temperaturområde. När en kamera är utanför sitt temperaturområde indikerar en * vid temperaturen att kameran gissar temperaturen

Synfält (FOV)

Synfältet bestäms av kameralinsen och är omfattningen av en scen som kameran ser vid varje givet tillfälle. För arbete som görs på nära håll behöver du ett objektiv med vidvinkelvinkel (45° eller högre).

För långdistansarbete behöver du ett teleobjektiv (12° eller 6°). Vissa kameror kan finnas med flera objektiv för olika tillämpningar.

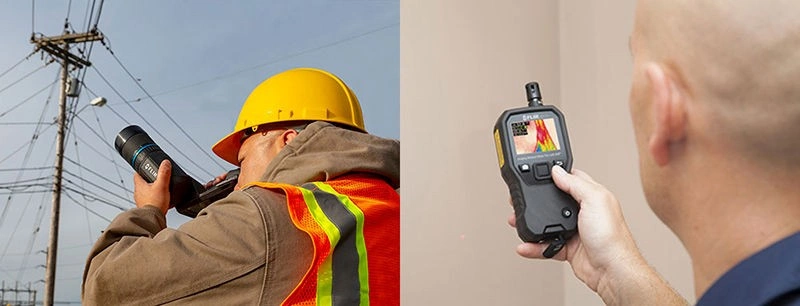

FOV avgör hur mycket kameran ser och från vilket avstånd. Ett teleobjektiv är bättre för att mäta på avstånd (vänster), medan ett vidvinkelobjektiv är bättre för närbilder (höger).

IR-upplösning

Kamerans upplösning är hur många pixlar kameran har på objektet. Högre upplösning innebär att varje bild innehåller mer information: fler pixlar, mer detaljer och en större sannolikhet att få en exakt mätning.

Beroende på din användning, särskilt när du kan komma nära målet, kan du kanske klara dig med en billigare, lägre upplöst kamera. Att mäta mindre mål på längre avstånd kräver högre upplösning.

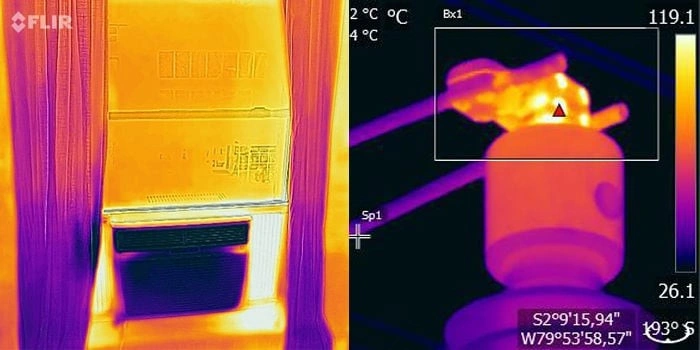

Lågupplösta kameror är bättre lämpade för att mäta mål på nära håll (vänster). En högupplöst kamera krävs för att mäta på avstånd (till höger).

Termisk känslighet (NETD)

Termisk känslighet eller brusekvivalent temperaturskillnad (NETD) beskriver den minsta temperaturskillnad du kan se med kameran. Ju lägre siffra, desto bättre är den infraröda systemets termiska känslighet.
En varning: kameror från lågpristillverkare kan dölja dålig känslighet genom att ta NETD vid 50°C istället för branschstandard på 30°C.

Om målen du behöver mäta vanligtvis har stora temperaturskillnader är en kamera med låg NETD troligen inte nödvändig. Men för mer subtila tillämpningar, som att upptäcka fuktproblem, behöver du mer känslighet.

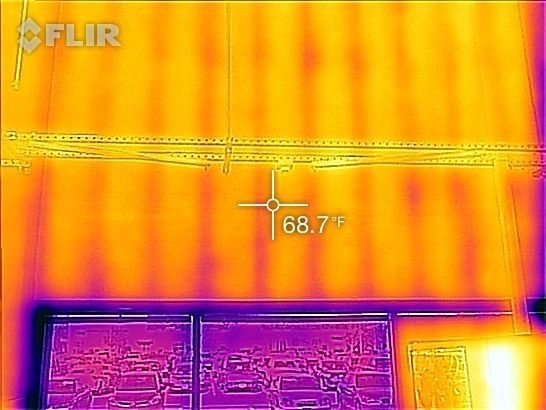

Att upptäcka subtila detaljer, som reglar i en vägg, kräver hög värmekänslighet

Fokus

Kameror kan vara med fast fokus, vilket betyder att de alltid är i fokus; ha manuell fokus, vilket innebär att användaren justerar fokus på kameran; eller automatisk fokus, vilket betyder att kameran autofokuserar baserat på vad den kan se för kontrast i scenen.

Generellt sett har mer instegsmodeller fast fokus, och högpresterande kameror har antingen manuell eller automatisk fokus. Fördelen med manuell kontra automatisk fokus handlar om användarens behov.

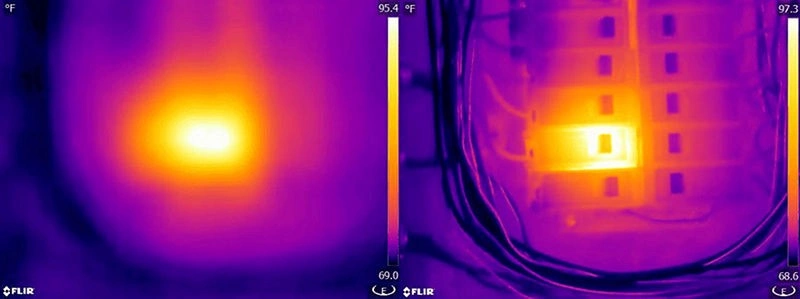

En bild i fokus krävs för noggrann temperaturmätning

Spektralt omfång

Spektralt område är det våglängdsområde som sensorn i kameran upptäcker, mätt i mikrometer (μm). De flesta gasdetekteringskameror (såsom propan-, metan- och butandetektorer) är mellanvågskameror, vilket innebär att de har ett spektralt intervall på 3 μm till 5 μm.

Nästan alla andra termiska kameror är långvågskameror och har ett spektralt område på 8μm till 14μm. Långvågskameror är lämpliga för de flesta andra tillämpningar, från elektriska inspektioner till brandbekämpning.

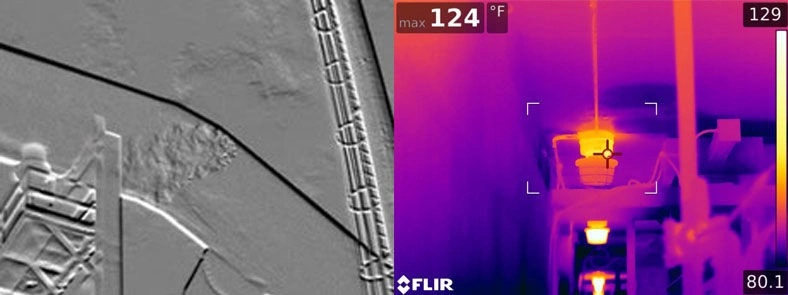

Mellanvågskameror används för att upptäcka gaser som propan, metan och butan (vänster), medan långvågskameror används för de flesta andra tillämpningar (höger).

Sammanfattning

Ha dessa viktiga specifikationer i åtanke när du avgör vilken termisk kamera som passar dina behov bäst. Kom ihåg att bara ett specifikationsvärde inte ger dig en bra indikation på en termisk kameras kapacitet. Till exempel, om du behöver upptäcka subtila problem som fukt, hjälper det inte att ha hög upplösning om kameran inte också har hög värmekänslighet.

Om du behöver en plats att börja på: kolla in FLIR E76 för en bra allmän handhållen kamera. För långdistansarbete med el eller verktyg, ta en titt på FLIR T540, och för närbilder eller för en nybörjarmodell, överväg en billigare kamera som FLIR Edge Pro eller FLIR C8.
