ComatReleco Relä

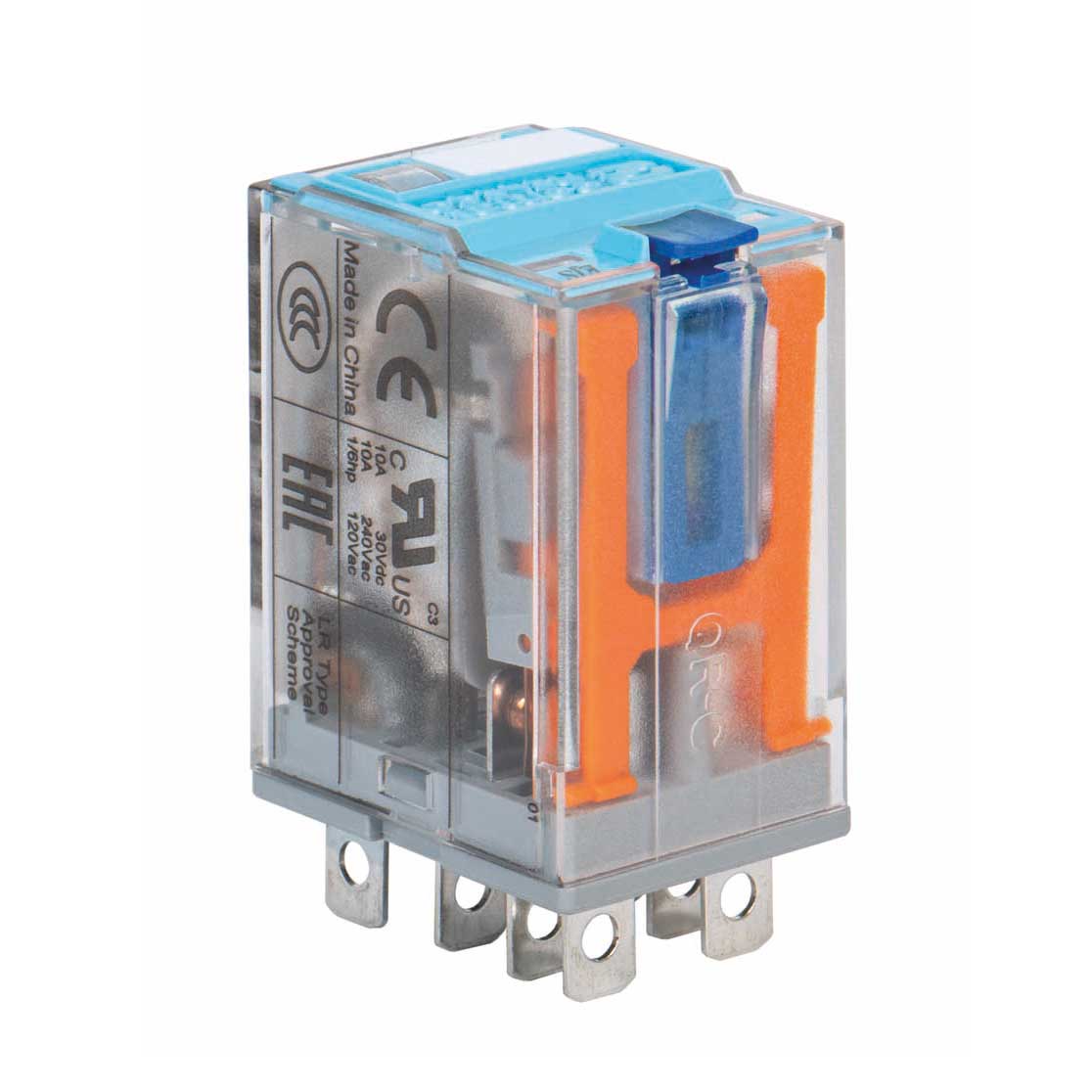

Comat Releco C7-A20FX/DC24V R, 2-poligt växlande relä med Faston, 10 A
2-poligt växlande relä med Faston-anslutning och 24 V DC-spole. Kontaktlast upp till 10 A / 250 V AC-1, AgNi-kontakter och mekanisk livslängd ≥ 10 miljoner cykler
- Paketstorlek: 10st
- 2-poligt växlande relä med Faston-anslutning
- 24 V DC-spole med effektförbrukning 1 W
- Kontaktlast upp till 10 A / 250 V AC-1
- Mekanisk livslängd ≥ 10 000 000 cykler
-
Beskrivning
2-poligt växlande relä med Faston-anslutning
C7-A20FX/DC24V är ett 2-poligt växlande relä med Faston-anslutning, avsett för styr- och kopplingsapplikationer där ett kompakt industrirelä med 24 V DC-spole och tydliga kontaktdata behövs. Reläet har en maximal kontaktlast på 10 A / 250 V AC-1 och 10 A / 30 V DC-1, vilket gör det lämpligt för elektriska installationer där reläfunktion med två växlande kontakter krävs.
24 V DC-spole för industriella styrkretsar
Reläet har en 24 V DC-spole med spolresistans 632 ohm och spoleström 38 mA. Driftområdet är 0,8 till 1,1 × nominell spänning, med tillslag vid högst 0,8 × nominell spänning och frånslag vid minst 0,1 × nominell spänning. Effektförbrukningen är 1 W vid DC.
Kontaktdata för tillförlitlig koppling
Kontakterna är tillverkade i AgNi och rekommenderad minsta kontaktlast är 10 mA / 10 V. Reläet har märkström 10 A, märkbelastning AC på 2500 VA och inkopplingsström 30 A under 20 ms. Den mekaniska livslängden är minst 10 000 000 cykler och den elektriska livslängden vid märklast är minst 300 000 cykler för AC-1 och minst 100 000 cykler för DC-1.
Isolering, temperatur och tillbehör
C7-A20FX/DC24V har testspänning 1 kV / 1 min över öppen kontakt samt 2,5 kV / 1 min mellan kontakt och kontakt respektive kontakt och spole. Isolationsresistansen är minst 1 GΩ vid 500 V, med överspänningskategori III och föroreningsgrad 3. Driftstemperaturen är -40 till 60 °C och lagringstemperaturen utan is är -40 till 80 °C. Reläet kan användas med socklarna S7-C, S7-IO, S7-P och S7-PI.
Fördelar
- 2-poligt växlande relä med Faston-anslutning
- 24 V DC-spole med effektförbrukning 1 W
- Kontaktlast upp till 10 A / 250 V AC-1
- Mekanisk livslängd ≥ 10 000 000 cykler
Typiska användningsområden
- Styr- och kopplingsapplikationer med 24 V DC-spänning
- Reläinstallationer där Faston-anslutning används
- Applikationer med krav på 2-polig växlande kontaktfunktion
- Installation tillsammans med socklarna S7-C, S7-IO, S7-P eller S7-PI
Specifikationer Beskrivning Produkttyp 2-poligt växlande relä med Faston-anslutning Spole 24 V DC, 632 ohm, 38 mA Kontaktlast Max 10 A / 250 V AC-1 och 10 A / 30 V DC-1 Kontaktmaterial AgNi, rekommenderad minsta kontaktlast 10 mA / 10 V Märkdata Märkström 10 A, märkbelastning AC 2500 VA, inkopplingsström 30 A / 20 ms Livslängd Mekanisk ≥ 10 000 000 cykler, elektrisk AC-1 ≥ 300 000 cykler, DC-1 ≥ 100 000 cykler Isolering 1 kV / 1 min öppen kontakt, 2,5 kV / 1 min kontakt/kontakt och kontakt/spole Temperatur och vikt Drift -40 till 60 °C, lagring -40 till 80 °C, vikt 35 g - Filer
