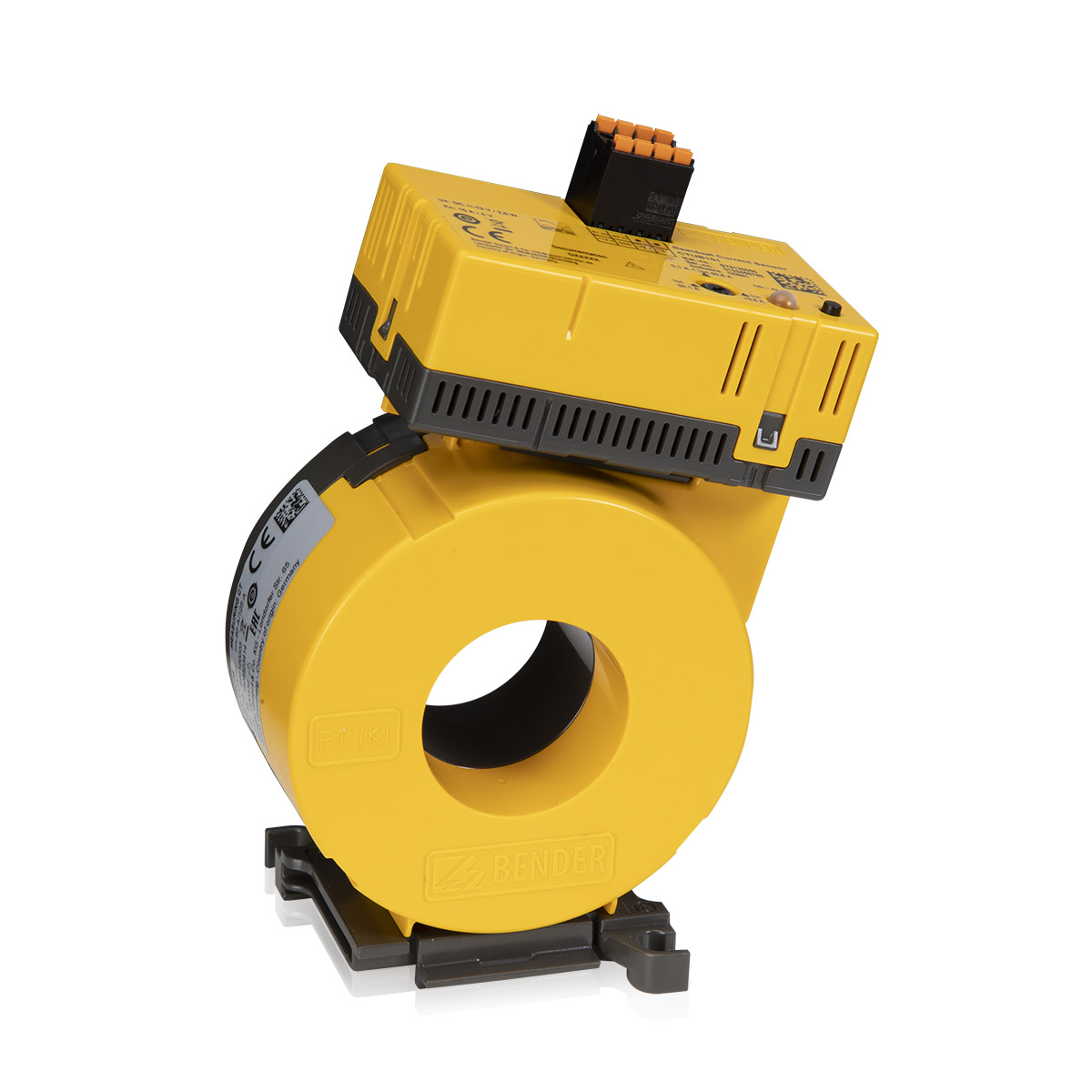

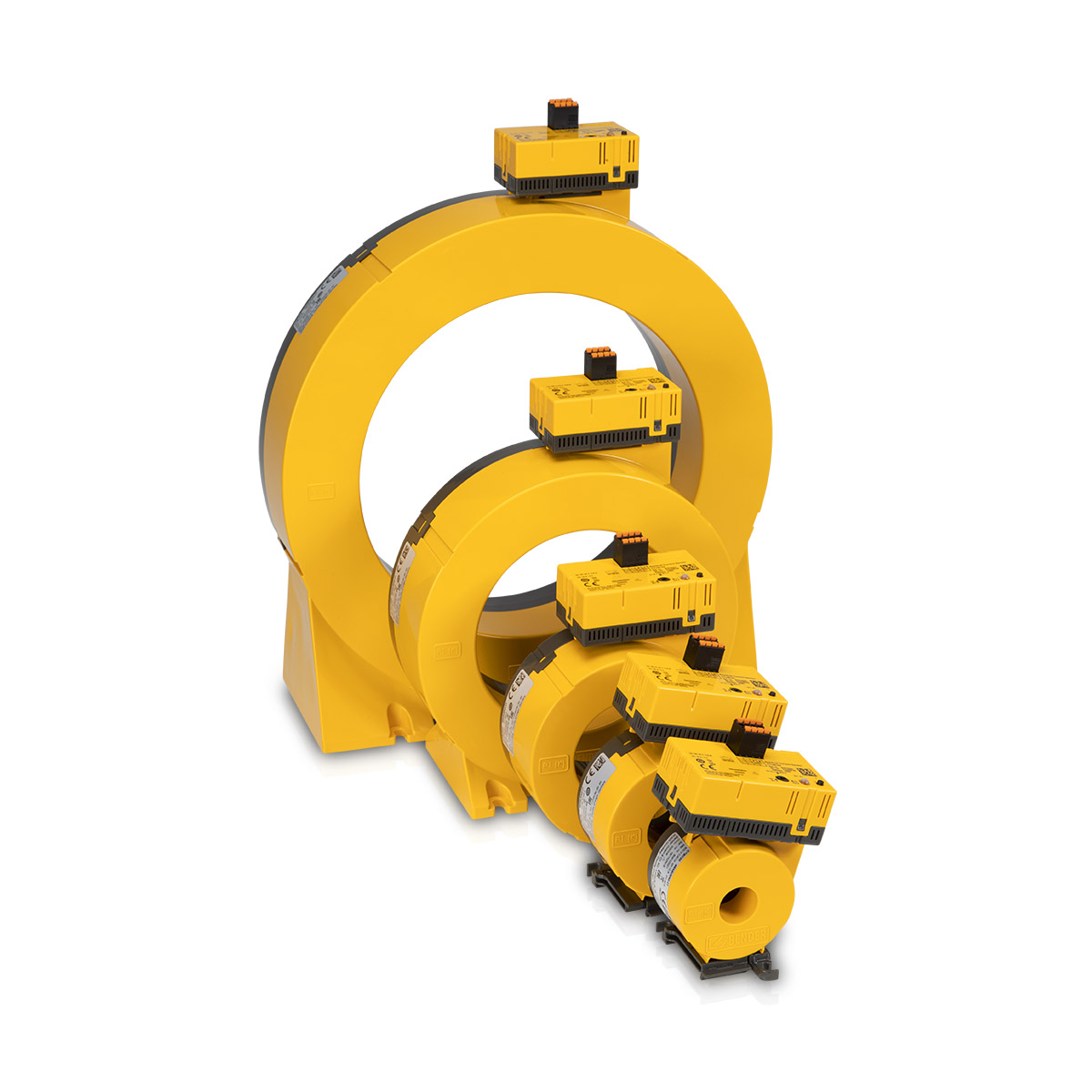

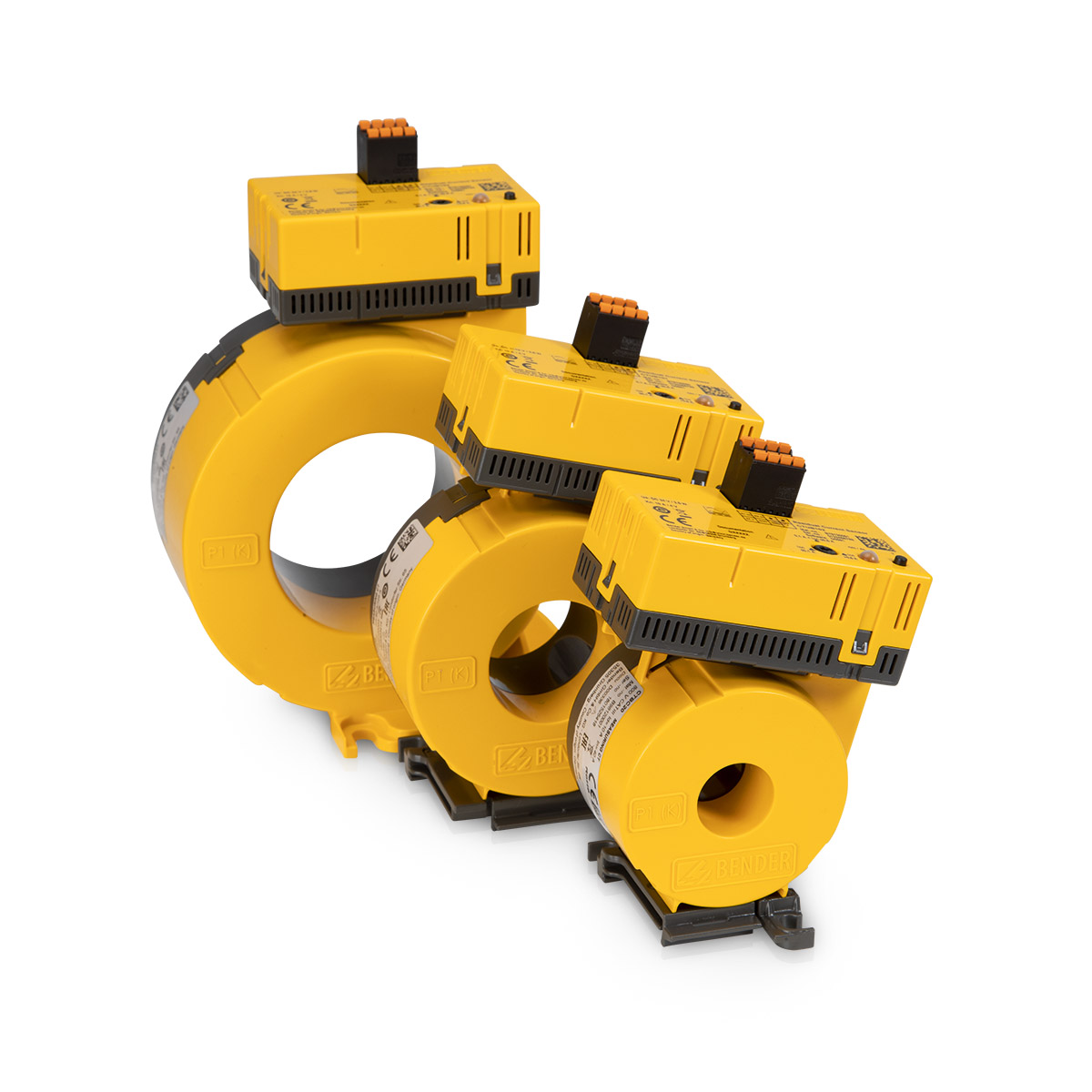

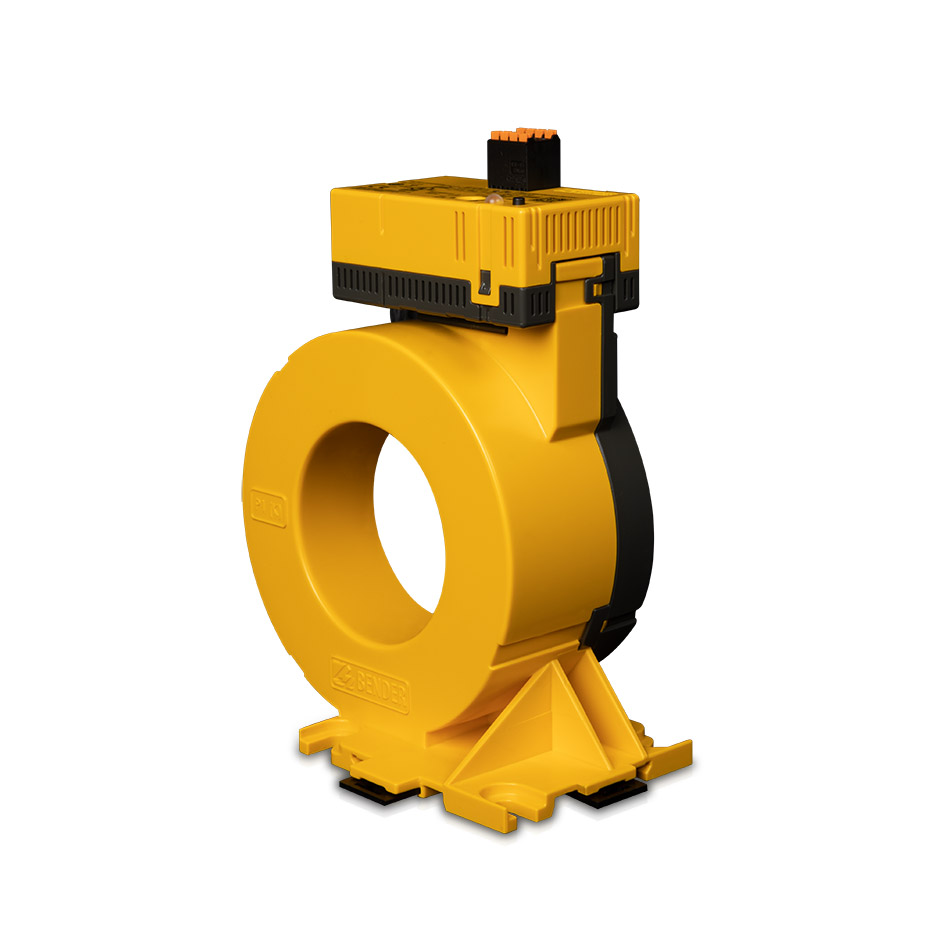

Bender Strömtransformator

Finns i flera varianter

CTUB100

AC och DC strömtransformatorer för jordfelsövervakning typ B med elektronikmodul. Kombinerad test- och återställningsknapp.

  • Flerfärgad LED för drift, fel och statusmeddelanden
  • Utbytbar elektronikmodul utan att bryta mätkrets
  • Modifiering av funktioner vid ändrad  övervakning eller krav
  • Magnetisk skärm för av mätsignal (endast CTUB10x-CTBC20P…210P )
  • Övervakning av anslutningen till mätströmtransformator
  • Matningsspänning DC ±12 V/DC 24 V

AC och DC strömtransformatorer för jordfelsövervakning typ B med elektronikmodul. Kombinerad test- och återställningsknapp.

  • Flerfärgad LED för drift, fel och statusmeddelanden
  • Utbytbar elektronikmodul utan att bryta mätkrets
  • Modifiering av funktioner vid ändrad  övervakning eller krav
  • Magnetisk skärm för av mätsignal (endast CTUB10x-CTBC20P…210P )
  • Övervakning av anslutningen till mätströmtransformator
  • Matningsspänning DC ±12 V/DC 24 V

  • Beskrivning

    CTUB100 summaströmtransformator är en kombination bestående av en transformatorkärna från CTBC-serien och elektronikmoduler från CTUB10-serien. Den omvandlar lastströmmar till en mätbar signal och kan anslutas till enheter i serierna RCMA420/423, RCMS460/490 eller EDS440/EDS441LAB. Mätströmtransformatorerna är anslutna till respektive modul via en 4- eller 6-ledad kabel och används till DC-, AC- och 3(N)AC-system (typ B).

    CTUB101-CTBCxx är avsedda för anslutning till jordfelsövervakning typ RCMA420/423. Moduler anslutna till RCMA matas med DC ±12 V via den 6-ledade kabel typ CTX-... .

    CTUB102-CTBCxx är avsedda för anslutning till jordfelsövervakning typ RCMS460/490. Moduler anslutna till RCMS kräver en separat 24 VDC matning typ STEP-PS1 som finns i olika utförande, matning sker via anslutningskabel typ CTXS-.

    CTUB104-CTBCxx är avsedda för anslutning till EDS440 eller EDS441LAB (fellokalisering för IT-nät). Moduler anslutna till EDS kräver en separat 24 VDC matning typ STEP-PS1 som finns i olika utförande, matning sker via anslutningskabel typ CTXS-.

    Mätströmtransformatorkärnorna i CTBC20P…210P-serien har en integrerad magnetisk skärm och är lämpliga för applikationer med höga belastningsströmmar eller inkopplingsströmmar.

    CTUB10X uppfyller följande standard

    • IEC 62020-1 för CTUB101 och CTUB102 i kombination med en jordfelsövervakning typ RCMS460/490 eller RCMA420/423
    • IEC 61557-9 för CTUB104 i kombination med en isolationsfelsövervakning EDS440 eller EDS441LAB


    Funktioner:

    • Matningsspänning DC ±12 V/DC 24 V
    • CTUB10x-CTBC20…210 för jordfelsövervakning typ RCMS460/490-serien och RCMA420/423
    • CTUB10x-CTBC20P…210P för jordfelsövervakning i serien RCMS460/490 och jordfelsövervakning RCMA420/423. Skärmad mätkärna för bästa störtålighet mot spänningsspikar.
    • CTUB104-CTBC20…210(P) för isolationsfelsökning i serierna EDS440 och EDS441LAB
