Danisense Strömsensor

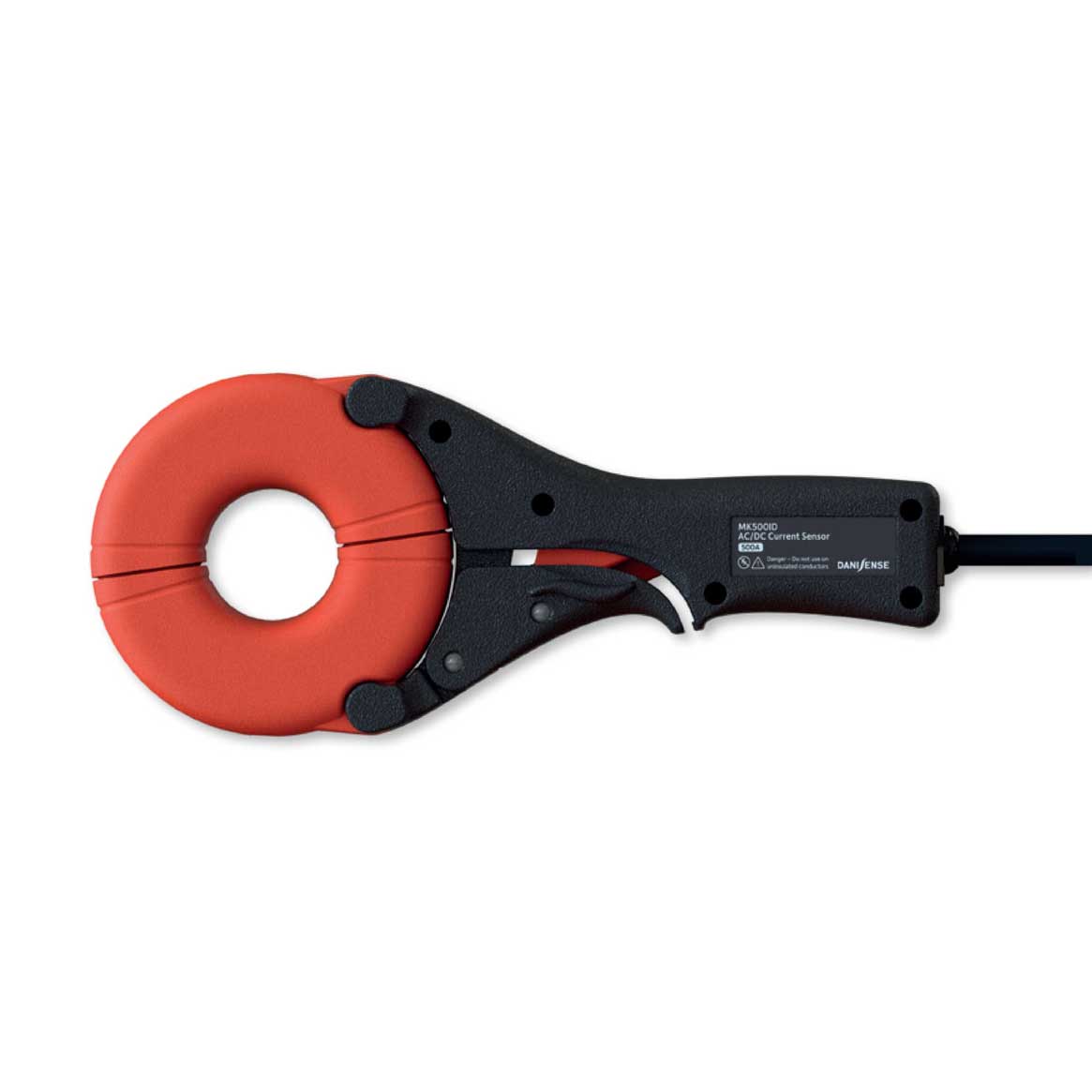

Danisense MK500ID högprecisions clamp-on-transducer
Högprecisions strömtransducer för AC- och DC-strömmätning upp till 500 A. Öppningsbar med 39,6 mm öppning, 1 MHz bandbredd och fluxgate-teknik.
- Finns i 3 modeller, upp till 1000A
- Öppningsbar strömtransducer för mätning utan frånkoppling av kretsen
- Danisense sluten fluxgate-teknik för hög stabilitet och precision
- Bandbredd på 1 MHz för dynamiska AC- och DC-mätningar
- 39,6 mm öppning och 4 m kabel för flexibel installation
-
Beskrivning
Strömtransducer med hög noggrannhet för AC- och DC-strömmätning
MK500ID är en högprecisions strömtransducer med öppningsbar konstruktion för kontaktfri mätning av både AC- och DC-ström upp till 500 A. Tack vare den öppningsbara clamp-on-designen kan strömmätningar utföras utan att den primära kretsen behöver brytas, vilket förenklar felsökning, diagnostik och tillfälliga mätinstallationer. Transducern använder Danisense slutna fluxgate-teknik som är utvecklad för hög stabilitet och noggrannhet vid avancerad strömmätning.

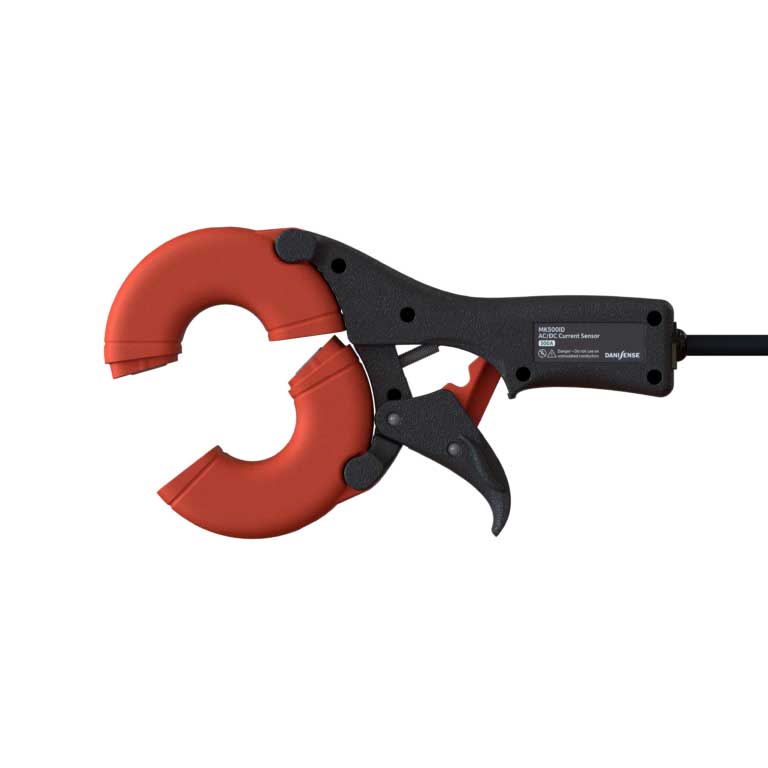

Öppningsbar strömgivare för installation utan driftstopp
Den stora öppningen på 39,6 mm gör det möjligt att montera transducern runt befintliga ledare utan att demontera anläggningen. Detta gör MK500ID lämplig för retrofit-projekt, temporära mätinstallationer, servicearbeten och fältmätningar där avbrott i den primära kretsen inte är önskvärda. Konstruktionen är särskilt anpassad för applikationer där hög mätnoggrannhet behöver kombineras med enkel installation.
Fluxgate-teknik för krävande mätapplikationer
MK500ID bygger på Danisense slutna fluxgate-teknik och erbjuder hög linjäritet med ett linjäritetsfel på 20 ppm. Den nominella AC-strömmen är 500 A rms och den nominella DC-strömmen är 500 A. Överlastkapaciteten är 1500 A under 100 ms. Transducern har en bandbredd på 1 MHz, vilket gör den användbar i applikationer där både snabba förlopp och noggranna strömmätningar behöver registreras.
Utvecklad för energi, kraftsystem och avancerad testning
Strömtransducern är avsedd för användning inom bland annat batteritestning för elfordon, utvärdering av växelriktare, effektmätning, solcellsanläggningar, vindkraftssystem och andra energirelaterade applikationer. Den kan även användas för kalibrering, analys i fält samt mätningar inom transmissions- och distributionsnät där hög stabilitet och reproducerbara mätresultat är viktiga krav.
Fördelar
- Öppningsbar strömtransducer för AC- och DC-strömmätning upp till 500 A
- Danisense slutna fluxgate-teknik för hög stabilitet och noggrannhet
- Bandbredd på 1 MHz för snabba och dynamiska mätförlopp
- Montering utan att den primära kretsen behöver kopplas från
Typiska användningsområden
- Batteritestning för elfordon och elektrifierade system
- Verifiering och analys av växelriktare
- Effektmätning i solcells- och vindkraftsanläggningar
- Kalibrering, service, retrofit-projekt och fältanalys
Specifikationer Beskrivning Mätområde 500 A Nominell AC-ström 500 A rms Nominell DC-ström 500 A Överlastkapacitet 1500 A (100 ms) Bandbredd (-3 dB) 1 MHz Linjäritetsfel 20 ppm Öppning 39,6 mm Mått och temperatur 257 × 110 × 35/27 mm, drift -40 °C till +85 °C MK-serien
Specifikationer MK200ID MK500ID MK1000ID-CP01 Mätområde 200 A 500 A 1000 A Nominell AC-ström 200 A rms 500 A rms 1000 A rms Nominell DC-ström 200 A 500 A 1000 A Överlastkapacitet (100 ms) 600 A 1500 A 1500 A Nominell DC-utgång 333,33 mA 333,33 mA 714,29 mA Primär/sekundärförhållande 600 1500 1400 Linjäritetsfel 20 ppm 20 ppm 40 ppm - Filer
