FLIR DM266 True RMS multimeter med värmekamera

FLIR DM266 True RMS-multimeter med integrerad värmekamera

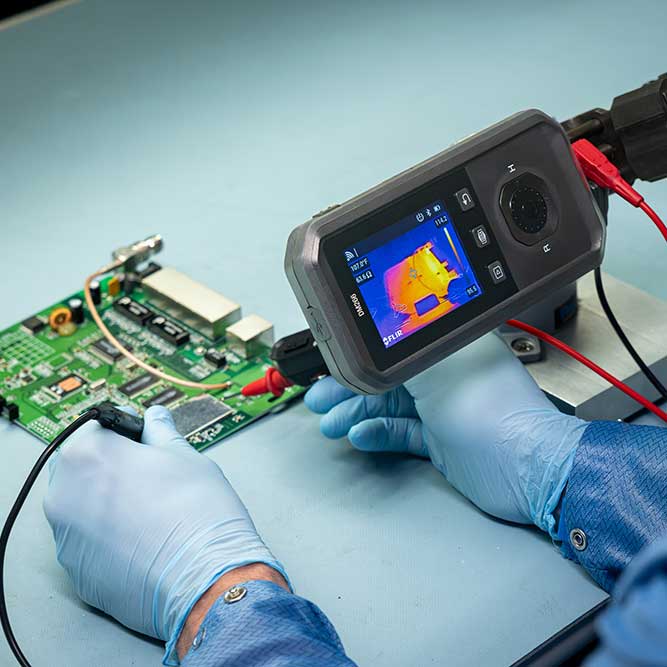

FLIR DM266 är en kompakt True RMS-multimeter med integrerad värmekamera för felsökning och inspektion av elektriska system. Kombinationen av multimeter och IGM™ (Infrared Guided Measurement) hjälper användaren att snabbt identifiera termiska avvikelser och lokalisera möjliga problemområden före fortsatt mätning.

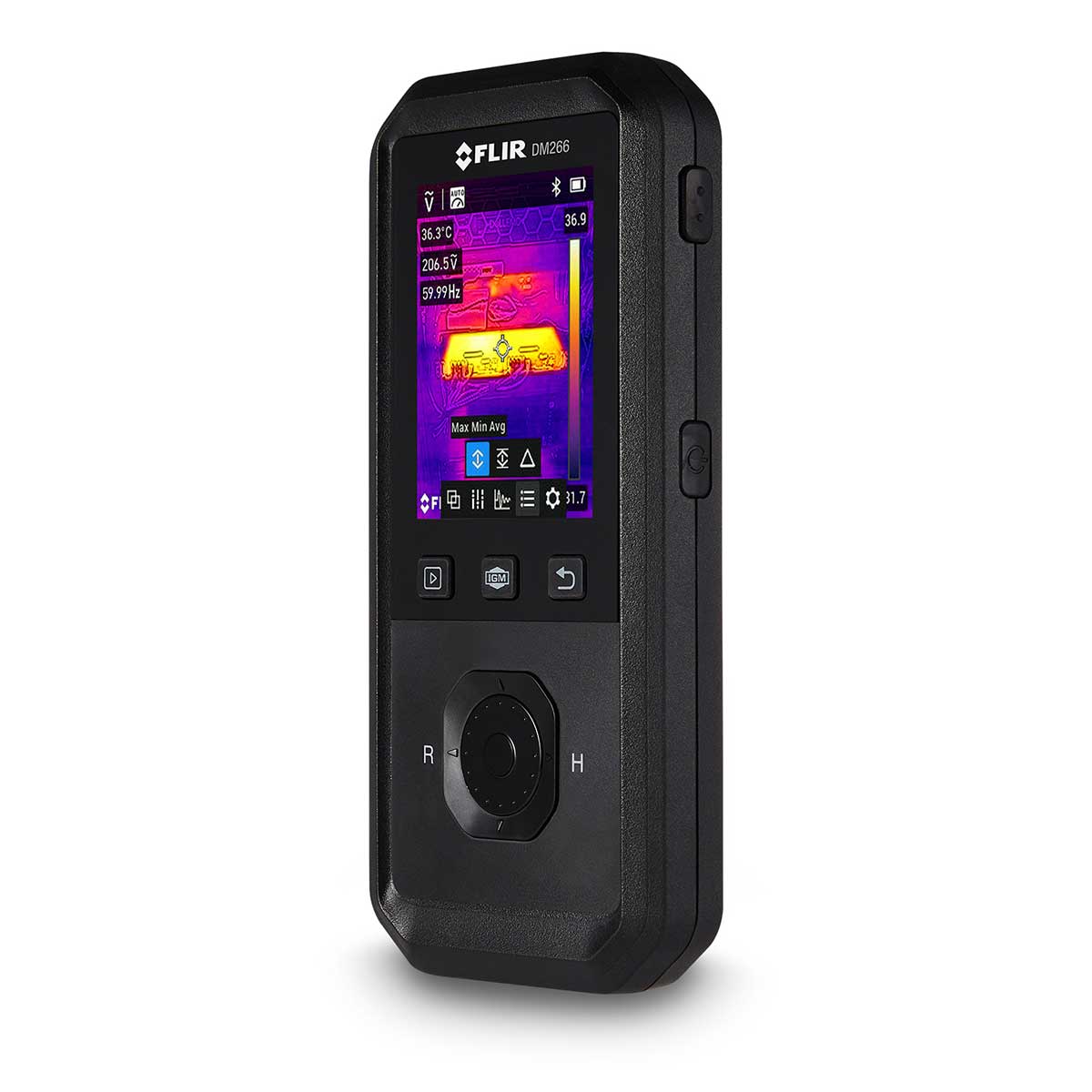

Instrumentet är utvecklat för portabel och intuitiv användning. Den inbyggda värmekameran, den tydliga IPS LCD-skärmen och det lättmanövrerade rullhjulet ger ett smidigt arbetsflöde vid elektriska inspektioner. FLIR DM266 kan även användas under laddning, vilket möjliggör kontinuerlig drift.

Multimeter med värmekamera, IGM™ och MSX®

IGM™ använder den integrerade värmekameran för att visa temperaturavvikelser och vägleda användaren mot området som behöver undersökas närmare. Värmekameran har en IR-upplösning på 160 × 120 pixlar, motsvarande 19 200 mätpunkter.

Med MSX® (Multi-Spectral Dynamic Imaging) kombineras termiska bilder med synliga detaljer för tydligare och mer lättolkade IR-bilder. Instrumentet erbjuder bildlägena termisk MSX®, enbart värmekamera och digitalkamera.

IR Super Resolution förbättrar den termiska bilden från 160 × 120 till 320 × 240 pixlar. Den visuella kameran har en upplösning på 2 MP, motsvarande 1600 × 1200 pixlar.

Termisk mätning från 10 °C till 300 °C

Värmekameran har ett temperaturmätområde från 10 °C till 300 °C och en termisk känslighet på 130 mK. Temperaturnoggrannheten är ±3 °C eller ±3 % av avläst värde, beroende på vilket värde som är störst.

Detektorn har ett spektralområde från 8 till 14 µm. Emissiviteten kan ställas in från 0,10 till 1,00, med standardvärdet 0,95. Användaren kan välja mellan tre förinställningar eller ange emissiviteten manuellt.

Kameran har fast fokus, ett synfält på 57° × 44° och en bildfrekvens på 9 Hz.

True RMS-multimeter för elektrisk felsökning

FLIR DM266 har True RMS och VFD-läge för mätning på elektriska system. VFD-läget har ett mätområde upp till 600 V AC och en angiven noggrannhet på ±1,0 % + 3 digits vid 45 till 65 Hz.

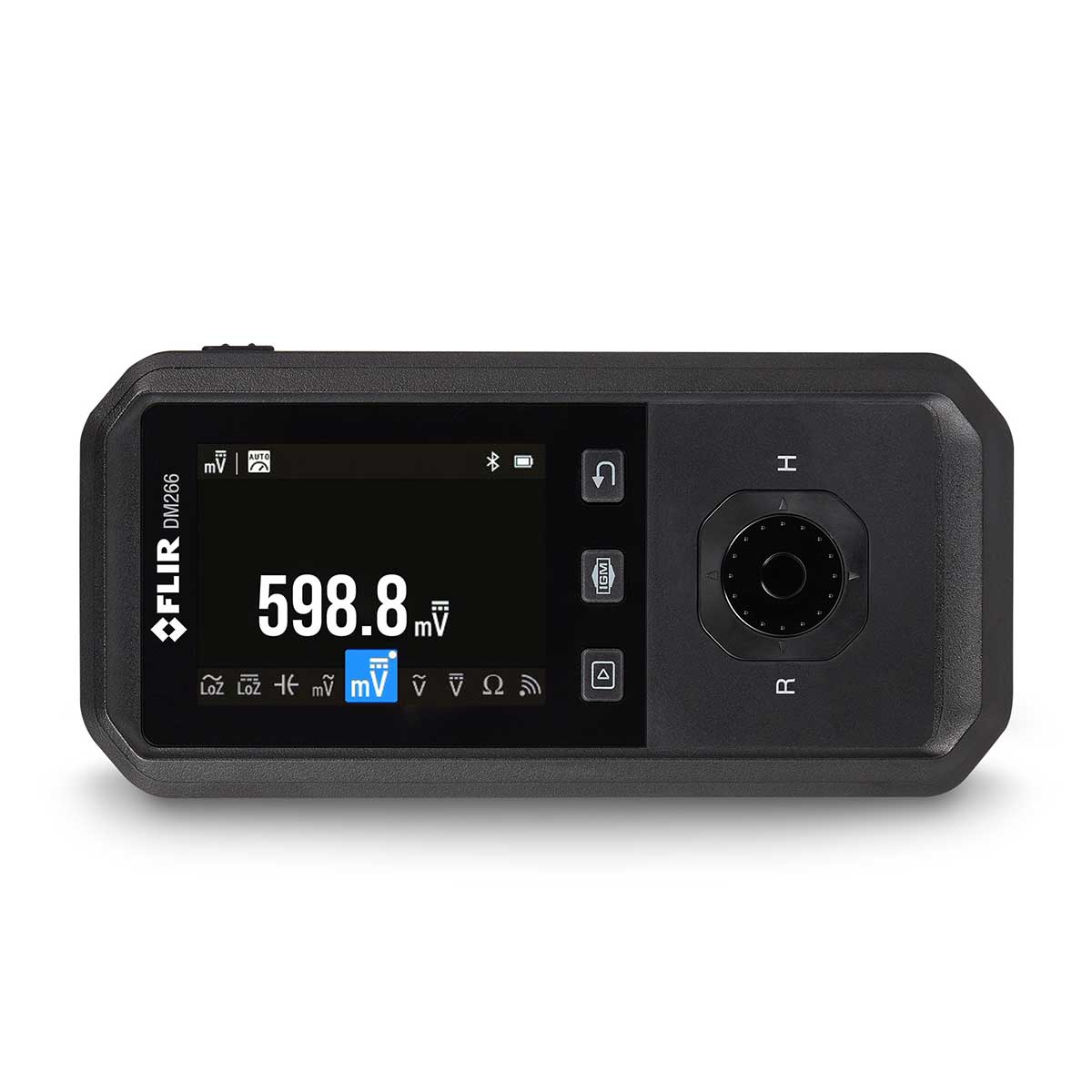

Multimetern kan mäta AC- och DC-spänning upp till 600 V samt resistans, kapacitans och frekvens. Den har även funktioner för diodtest och kontinuitetskontroll. Displayen har 6000 counts och instrumentet utför tre mätningar per sekund.

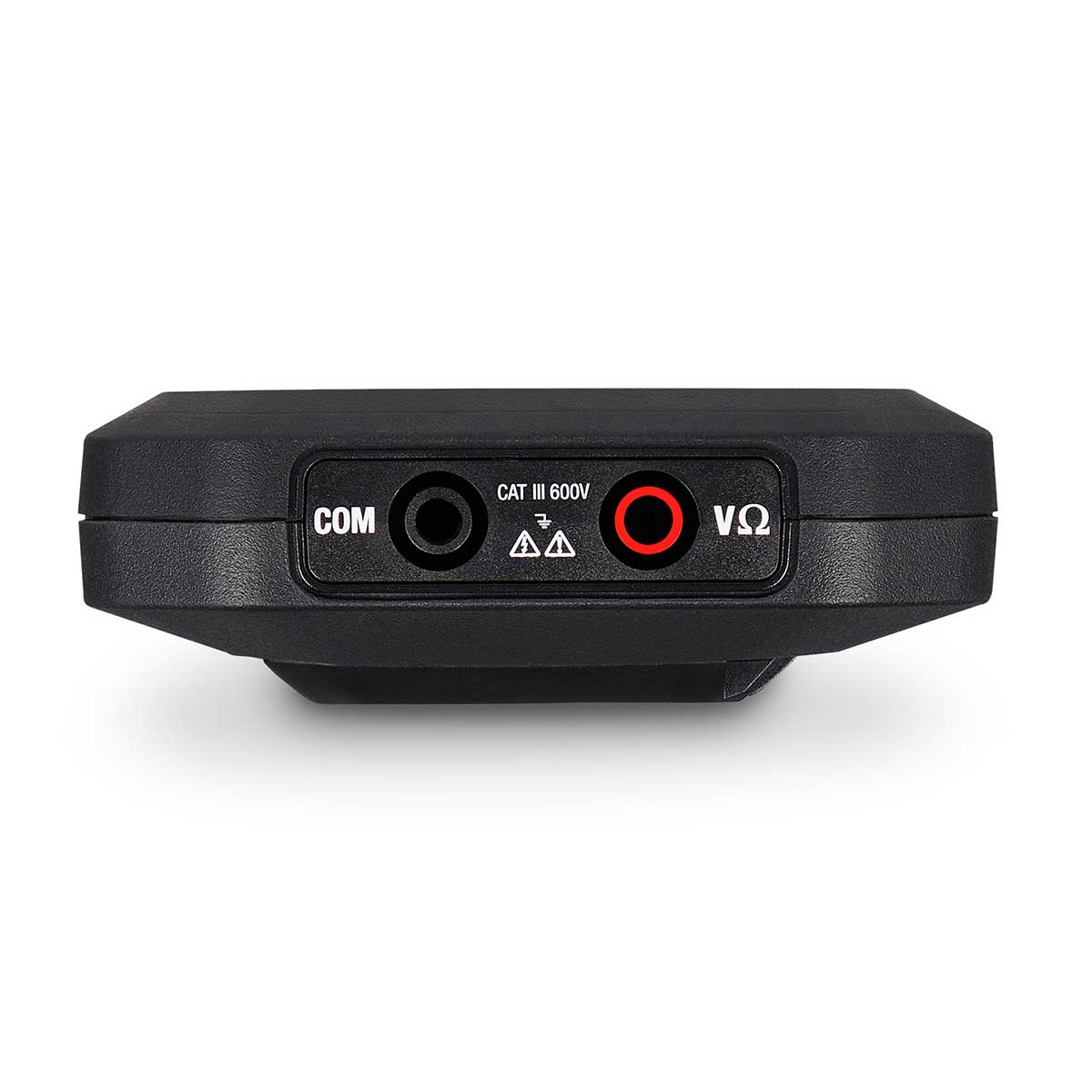

Säkerhetsklassningen är CAT III 600 V enligt IEC 61010-1. Instrumentet levereras med en uppsättning testkablar klassade för CAT IV 600 V.

Fjärrkontroll för svåråtkomliga mätpunkter

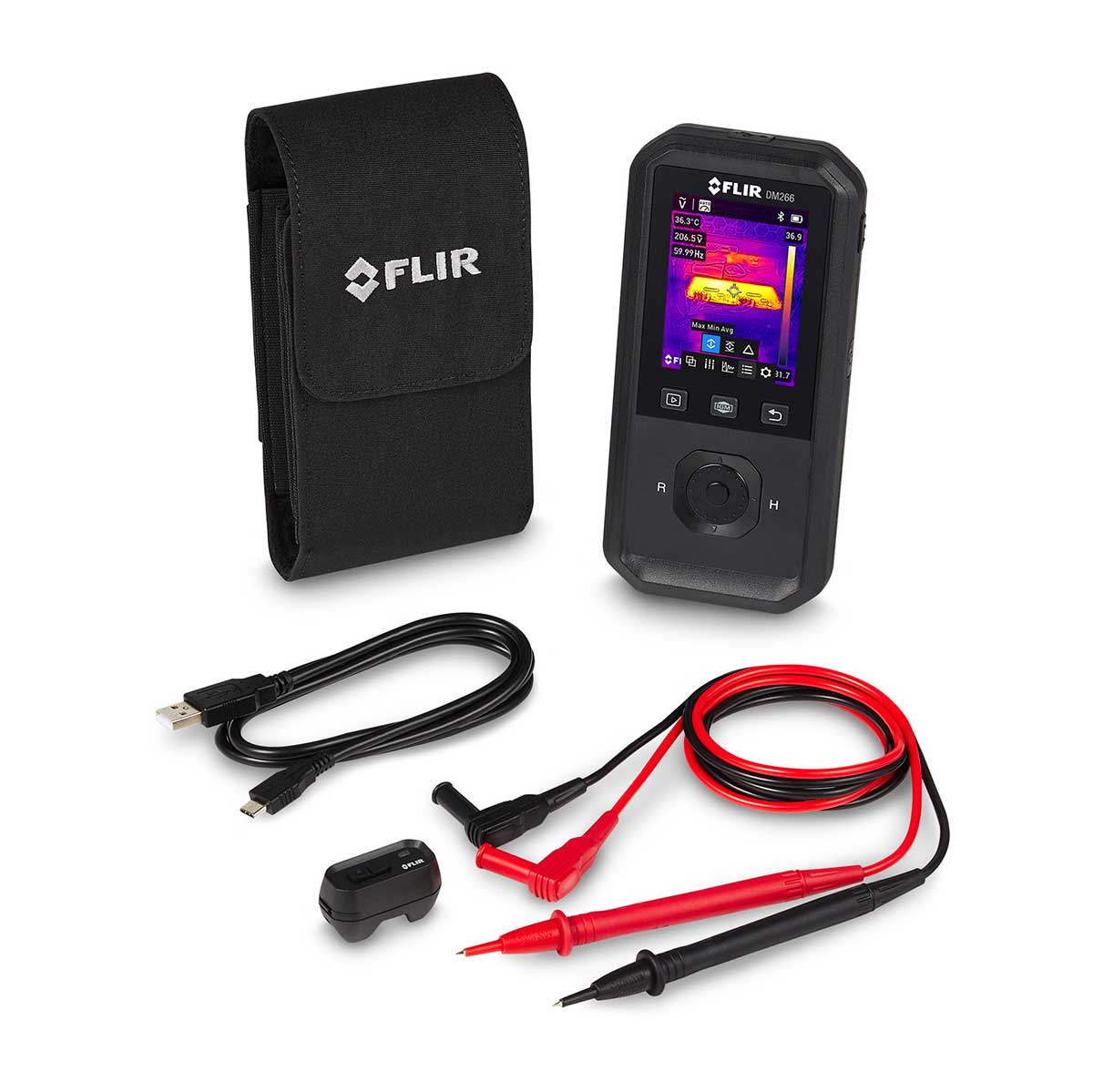

Den medföljande fjärrkontrollen ansluts till testkablarna och gör det möjligt att registrera mätvärden och inspektionsbilder samtidigt. Funktionen är särskilt användbar vid mätning i svåråtkomliga utrymmen och när instrumentet behöver hanteras med en hand.

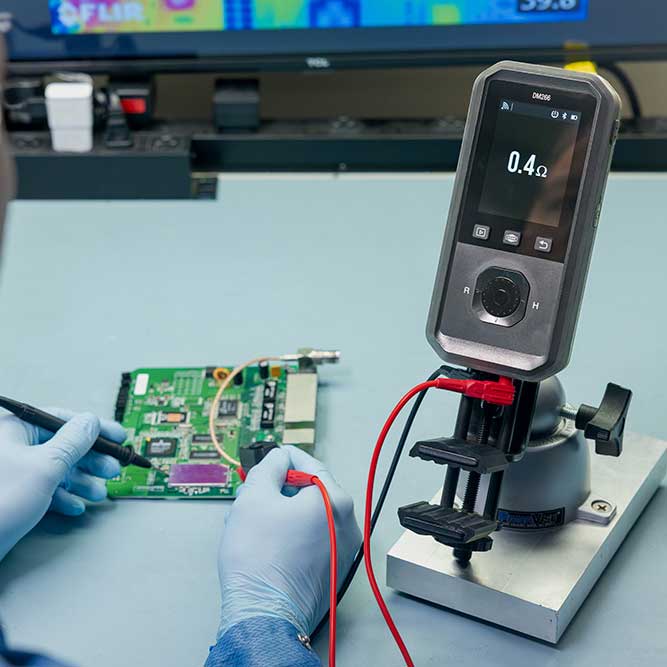

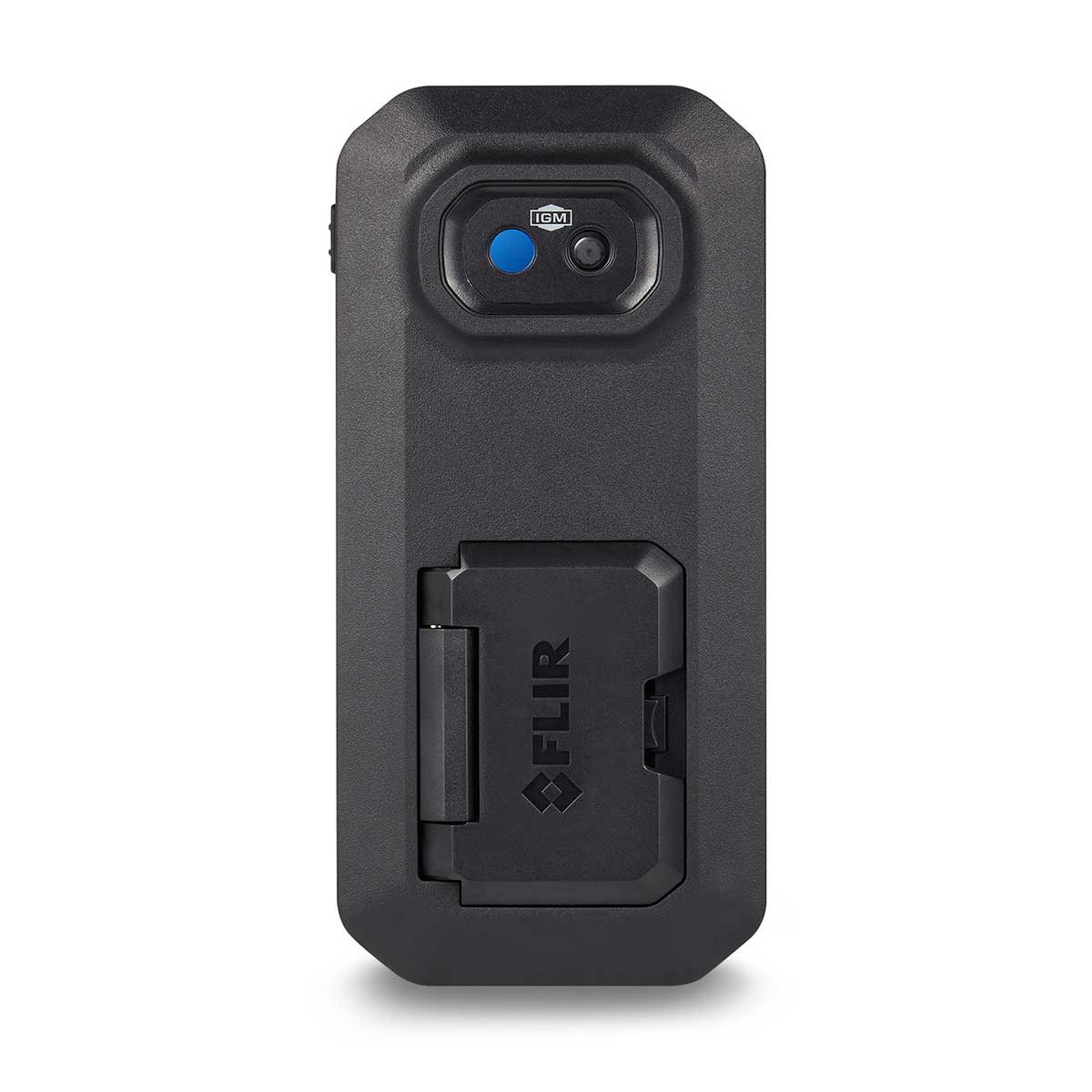

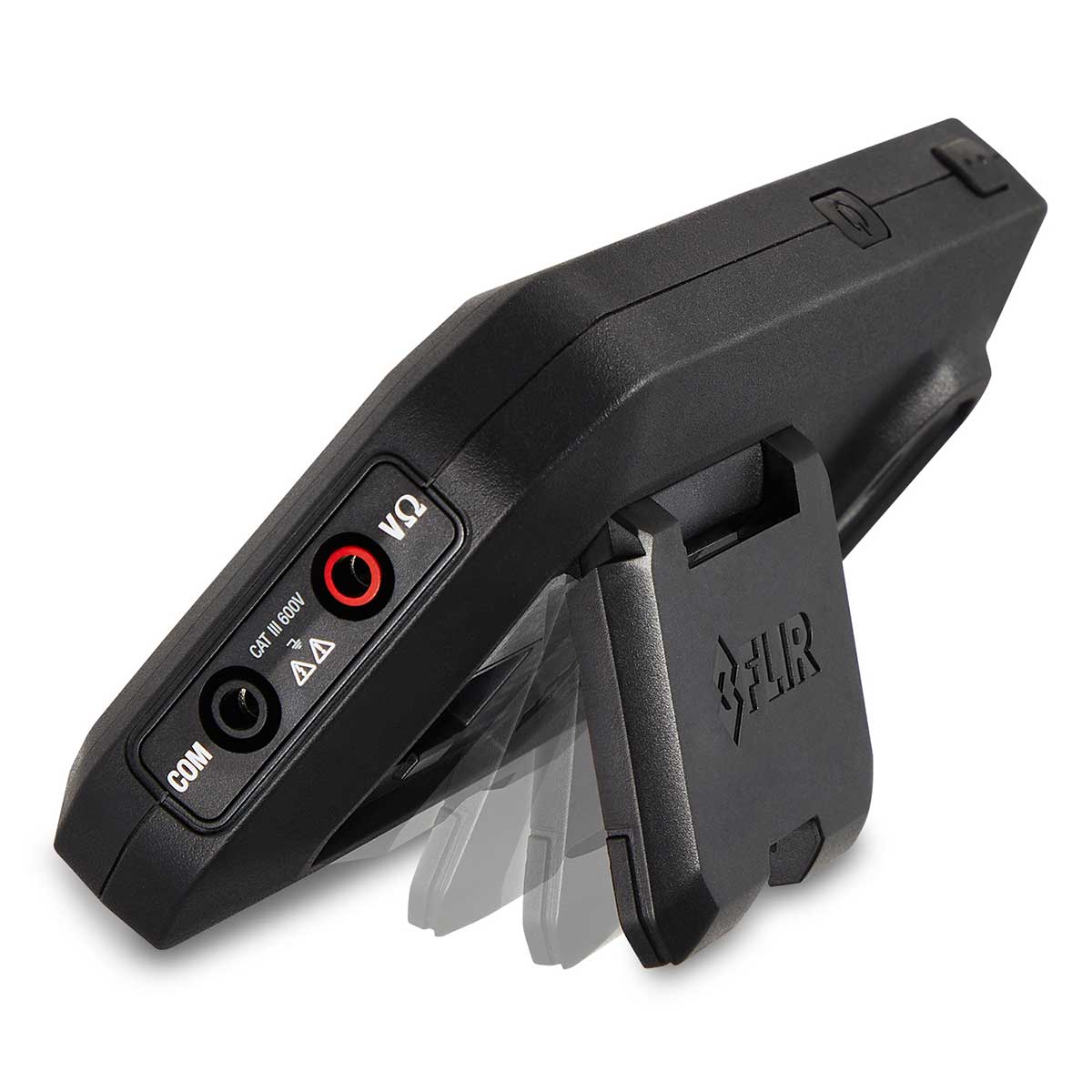

Ett inbyggt vinklingsbart stöd med magnetfäste möjliggör arbete med händerna fria. Instrumentet har även automatisk avstängning som kan ställas på av, 2, 5 eller 10 minuter. Arbetsbelysningens automatiska avstängning kan ställas på av, 5, 15 eller 30 minuter.

Trådlös överföring med FLIR Meterlink®

Via Bluetooth BLE och kommunikationsprotokollet Meterlink® kan mätvärden och termiska bilder överföras trådlöst till en mobil enhet. Bluetooth-räckvidden är upp till 10 meter.

Med FLIR Meterlink®-appen kan användaren registrera avläsningar, granska bilder och videor samt skapa rapporter direkt från en mobil enhet. Mätvärden kan jämföras och följas över tid för ett mer sammanhängande inspektions- och dokumentationsflöde.

FLIR DM266 kan lagra upp till 40 000 bilder i JPEG-format och upp till 40 000 mätvärden per uppsättning. Dataloggning kan konfigureras med intervall från 1 till 99 sekunder.

Uppladdningsbart batteri och portabel konstruktion

Instrumentet drivs av ett uppladdningsbart LiPo-batteri på 3,7 V och 2950 mAh. Batteritiden är upp till 12 timmar i IGM-läge och upp till 16 timmar i multimeterläge när skärmens ljusstyrka är inställd på medelnivå.

FLIR DM266 mäter 168 × 87 × 31 mm och väger 299 gram. Kapslingsklassen är IP40 och instrumentet är falltestat från 2 meters höjd. Certifieringarna omfattar ETL, CE och FCC.

Fördelar

• Kombinerar True RMS-multimeter och värmekamera i ett kompakt instrument
• IGM™ hjälper användaren att identifiera termiska avvikelser
• MSX® tillför synliga detaljer till den termiska bilden
• IR Super Resolution förbättrar termiska bilder till 320 × 240 pixlar
• Fjärrkontroll för samtidig registrering av mätvärden och inspektionsbilder
• Bluetooth BLE och Meterlink® för överföring, granskning och rapportering
• Inbyggt stöd med magnetfäste för arbete med händerna fria

Typiska användningsområden

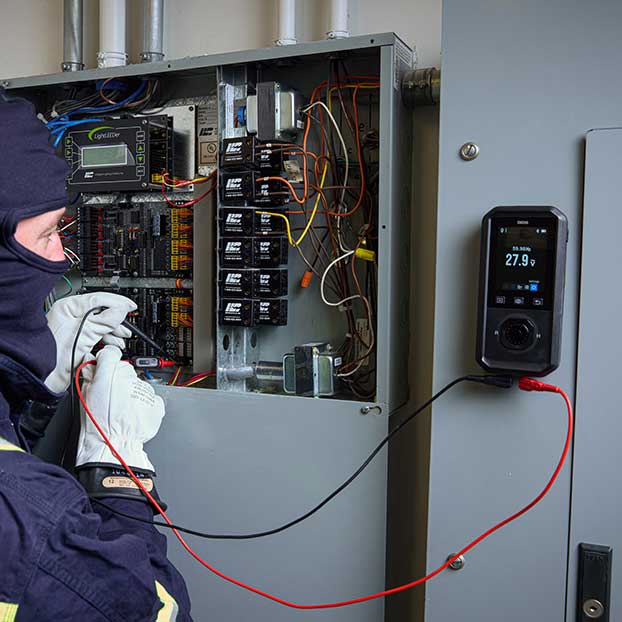

• Felsökning av elektriska system

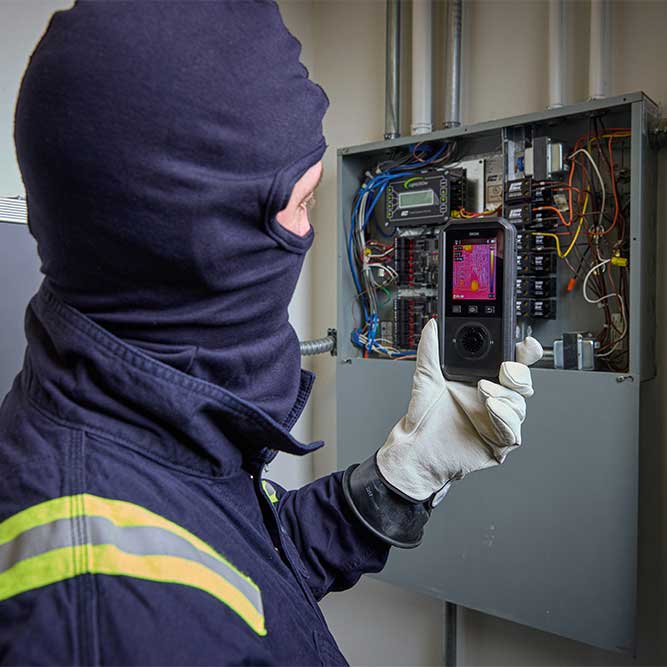

• Identifiering av termiska avvikelser vid elektriska inspektioner
• Mätning på frekvensstyrda system med VFD-läge
• Inspektion och mätning i svåråtkomliga utrymmen
• Registrering av elektriska mätvärden och termiska bilder
• Trådlös överföring och dokumentation av inspektionsresultat
