FLIR EV86-T2 EV-laddtestare med RCD-test för laddstationer

FLIR EV86-T2 EV-laddtestare med Meterlink®

FLIR EV86-T2 är en allt-i-ett EV-laddtestare som är utvecklad för säkerhets- och prestandatest av AC-laddstationer i både bostäder och kommersiella miljöer. Instrumentet stödjer både Level 1- och Level 2-laddare och är utrustat med integrerad Typ 2-anslutning samt en kompakt Typ 1-adapter för bred kompatibilitet.

Automatiserade testsekvenser, spänningsverifiering före test och tydliga godkända/underkända resultat hjälper användaren att genomföra tester effektivt och med hög säkerhet. Med Bluetooth Low Energy och FLIR Meterlink® kan mätdata överföras trådlöst till en mobil enhet för dokumentation och rapportering.

Komplett test av EV-laddstationer och EVSE-utrustning

EV86-T2 är konstruerad för omfattande diagnostik av laddinfrastruktur för elfordon. Instrumentet erbjuder simulering av Control Pilot (CP), analys av CP-vågformer, verifiering av jordfelsbrytarfunktion, felsimulering och mätning av låg impedans för att kontrollera laddstationens funktion och identifiera avvikelser.

Testaren kan användas för både enfas- och trefasinstallationer och ger tydliga pass/fail-resultat som förenklar felsökning och verifiering av laddstationer.

Säker testning av laddstationer

För att öka säkerheten vid arbete på laddinfrastruktur är EV86-T2 utrustad med PE-förtest (Protective Earth) som kontrollerar att farlig spänning inte förekommer innan testning påbörjas. Instrumentet utför även spänningsverifiering före test för ytterligare säkerhet.

Säkerhetsklassningen är CAT II 300 V enligt IEC 61010-1 och instrumentet har tydlig indikering för L1, L2, L3, PE och N.

RCD- och jordfelsbrytartest för laddstationer

FLIR EV86-T2 har funktioner för RCD/CCID-testning inklusive verifiering av jordfelsbrytarens funktion samt rampströmstest. Instrumentet kan även simulera felstatus och verifiera hur laddstationen reagerar vid olika driftförhållanden.

PP-simulering stöder lägena Not Connected, Connected och Connected + Latch, vilket underlättar verifiering av olika laddscenarier.

Automatiserad rapportering med FLIR Meterlink®

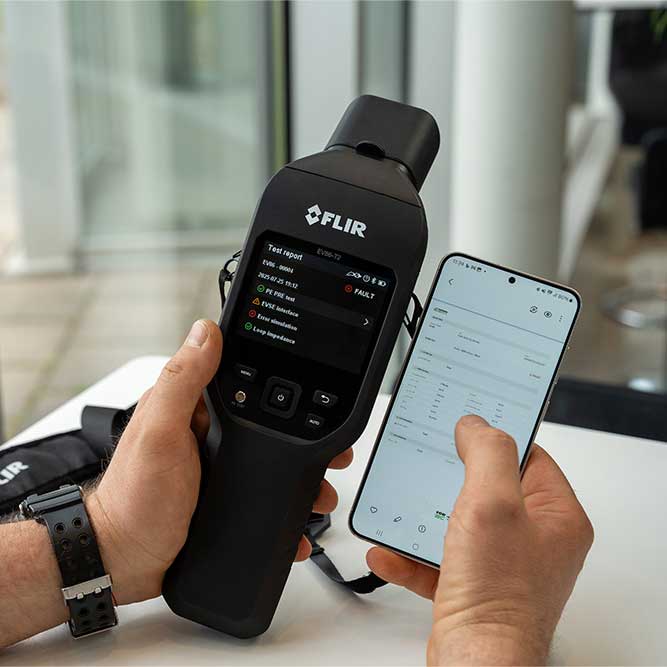

Via Bluetooth BLE kan instrumentet kommunicera med FLIR Meterlink®-appen. Mätresultat kan överföras trådlöst till en mobil enhet där användaren kan hantera data, skapa rapporter och dela dokumentation direkt från fältet.

Automatiserade testsekvenser minskar behovet av manuella arbetsmoment och bidrar till effektivare dokumentation av genomförda kontroller.

Utvecklad för arbete i fält

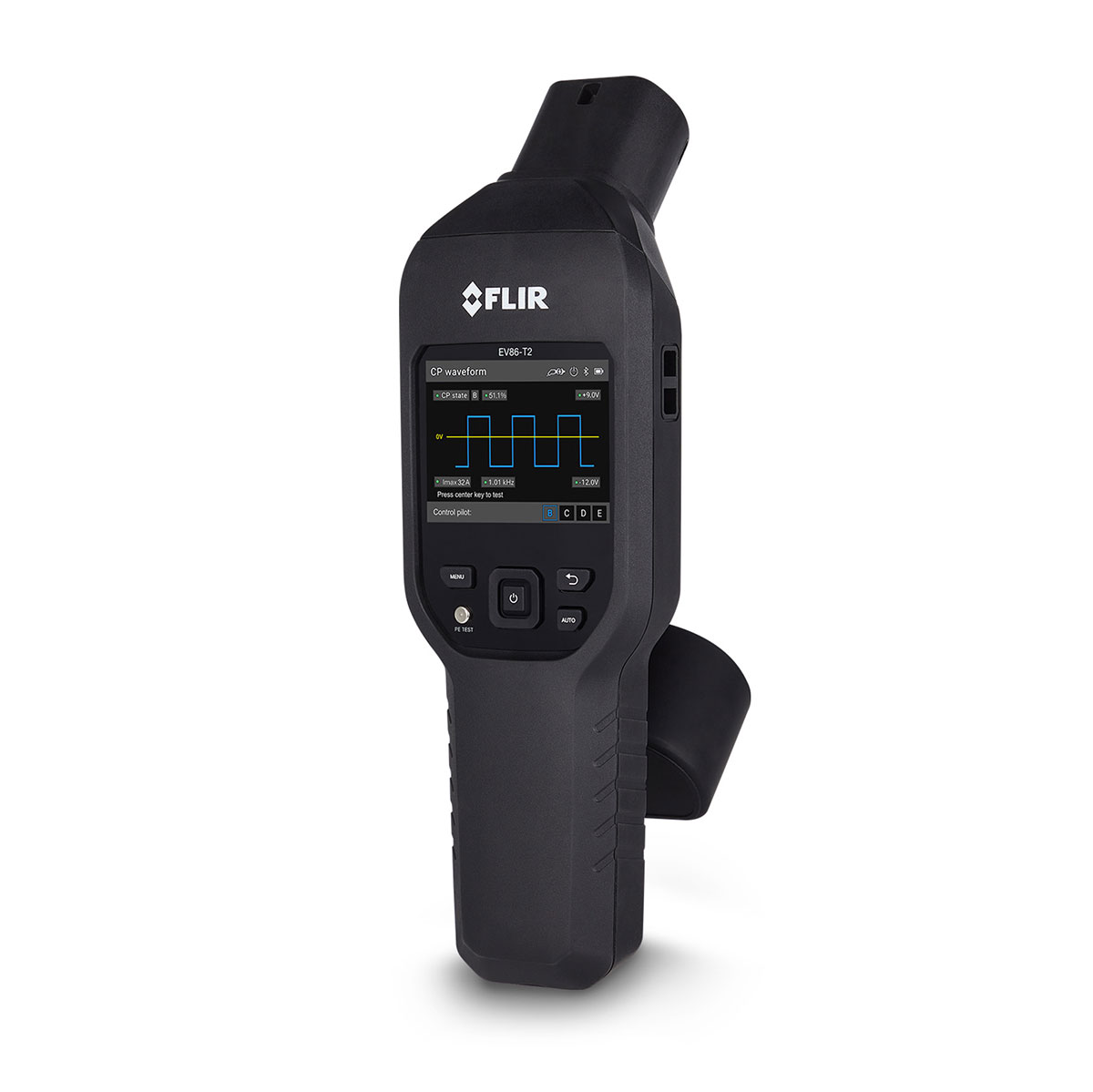

Den 3,5 tum stora TFT-LCD-displayen ger god översikt över testresultat och inställningar. Instrumentet drivs av ett uppladdningsbart litiumbatteri som ger upp till 12 timmars kontinuerlig drift.

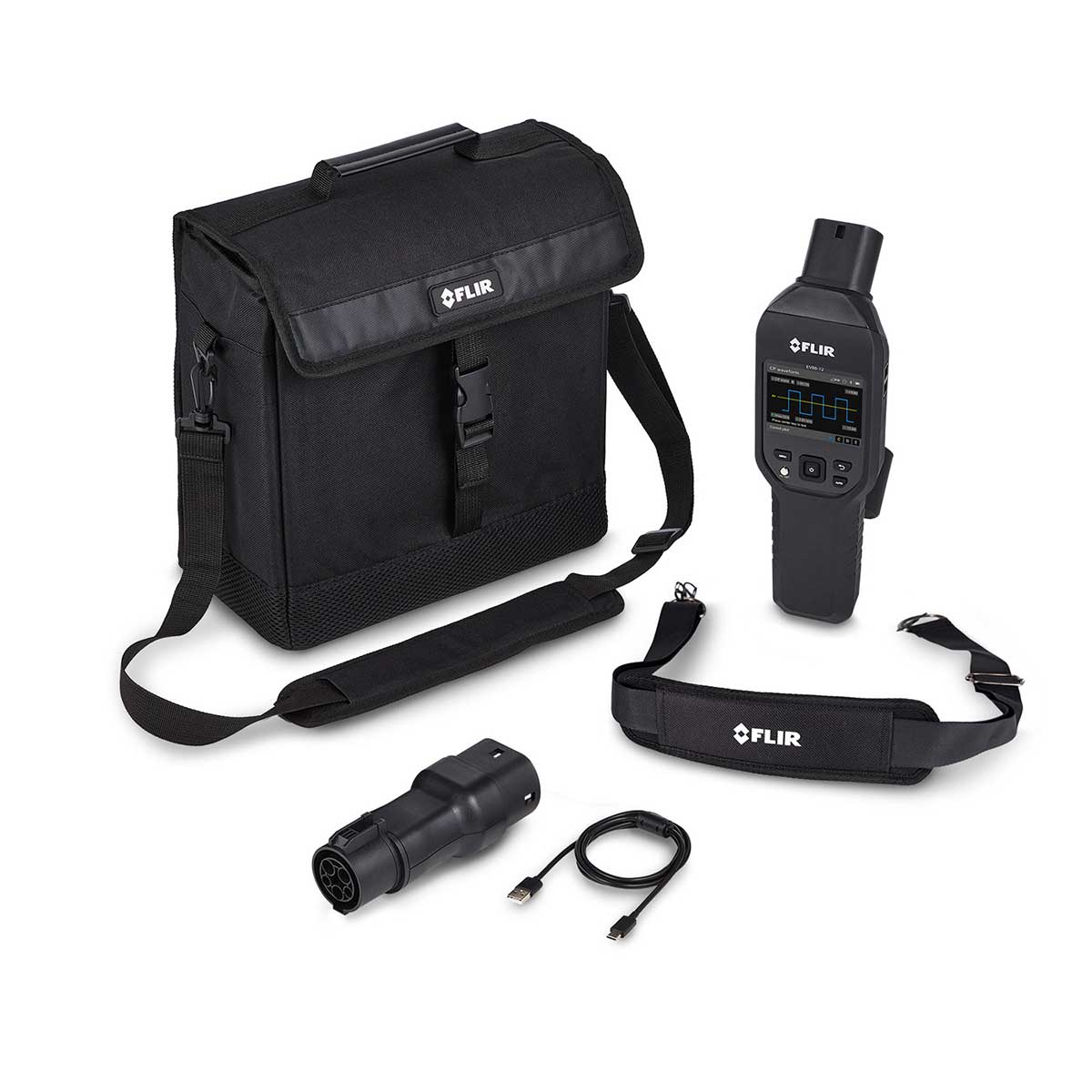

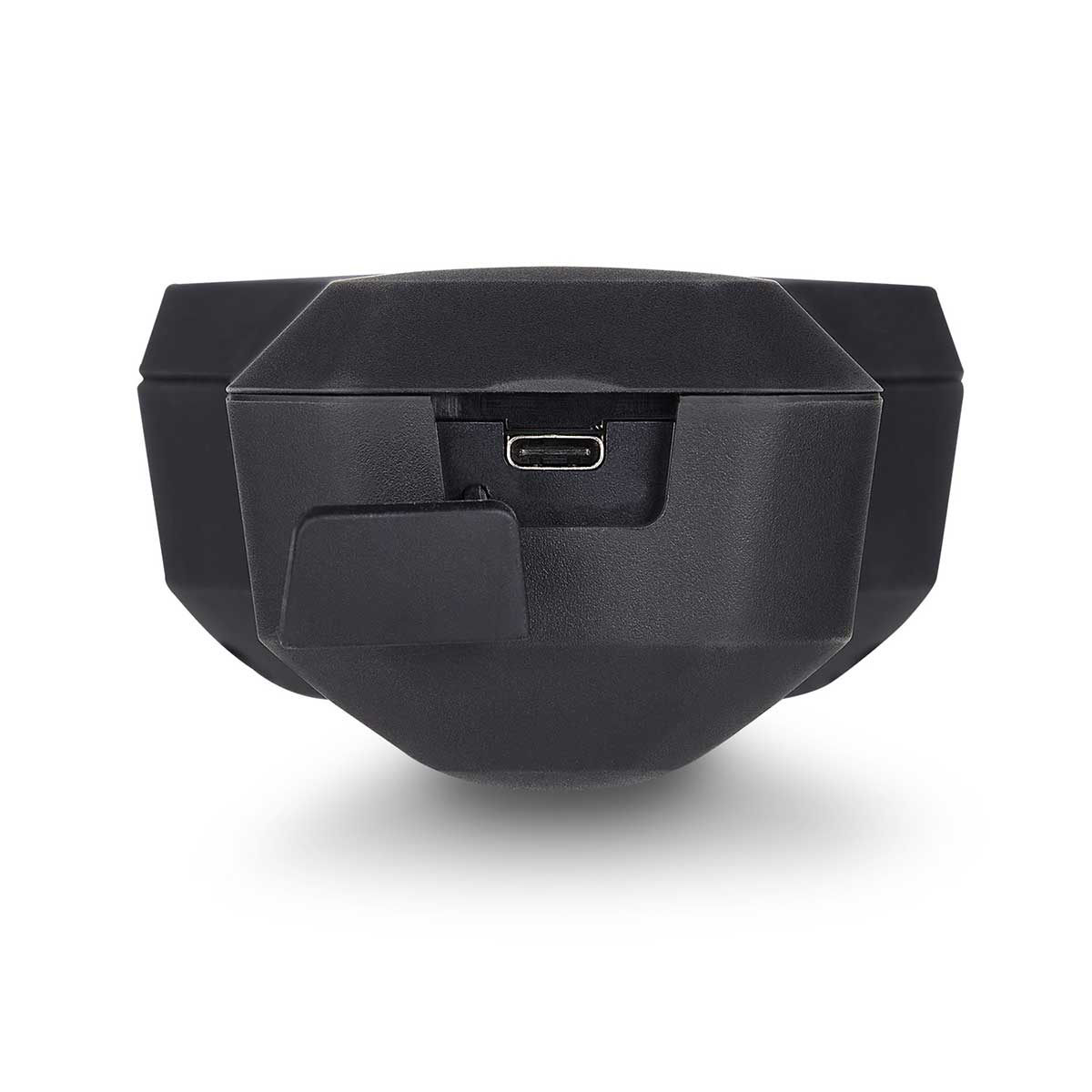

EV86-T2 mäter 296 × 93,5 × 50 mm och väger 760 g. Leveransen omfattar EV-laddtestare, Typ 2 till Typ 1-adapter, USB-kabel, snabbstartsguide, bärväska med axelrem samt nackrem.

Fördelar

• Testar AC-laddstationer för både Level 1 och Level 2
• CP-simulering, CP-vågformsanalys och felsimulering
• PE-förtest och spänningskontroll före test för säkrare mätningar
• RCD/CCID-test och verifiering av jordfelsbrytarfunktion
• Bluetooth BLE och FLIR Meterlink® för trådlös rapportering
• Automatiserade testsekvenser med tydliga pass/fail-resultat

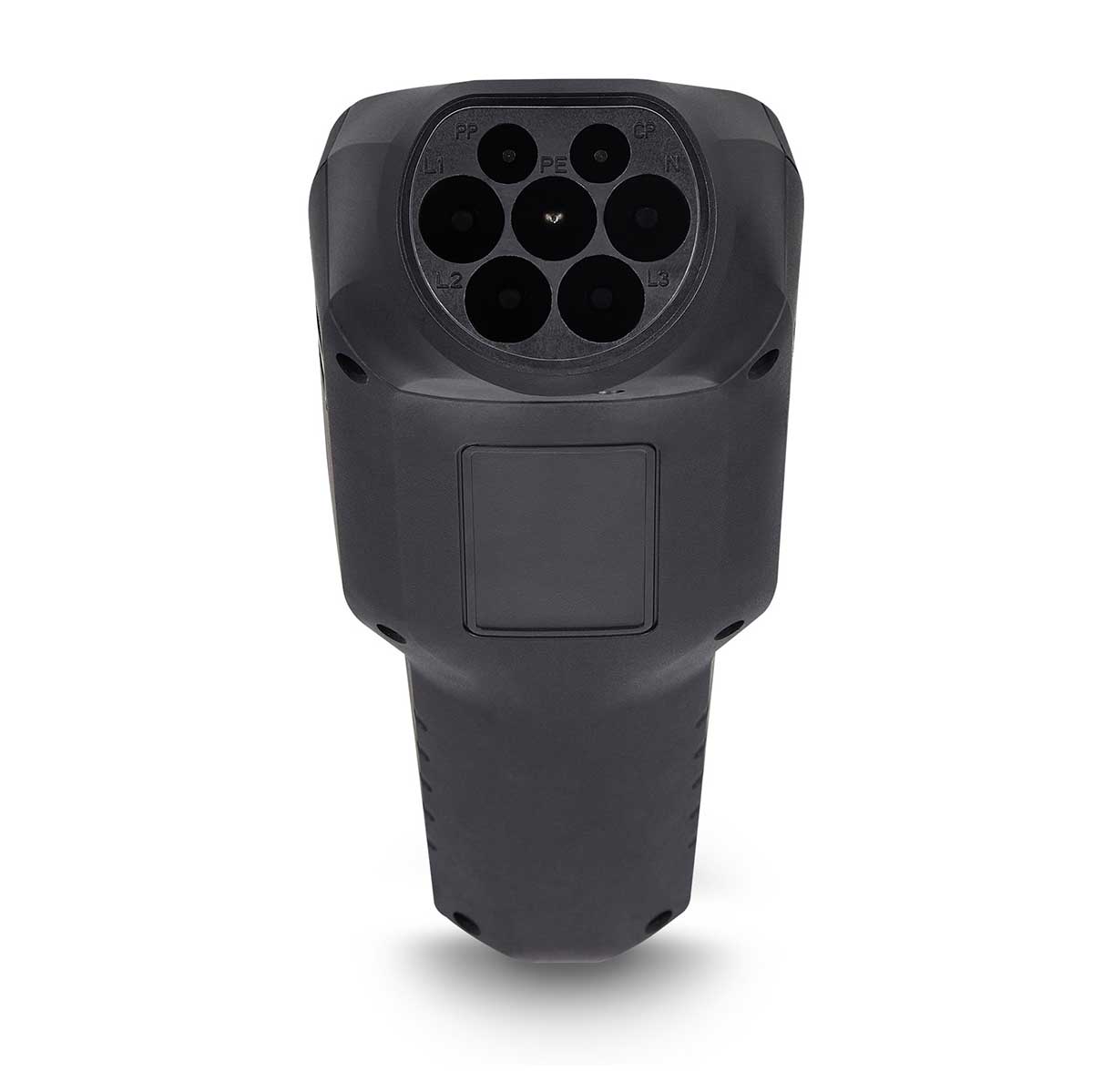

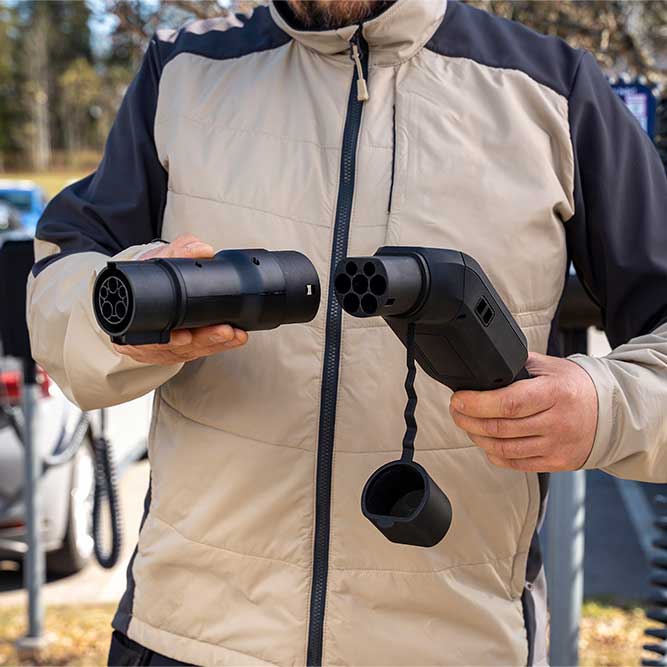

• Integrerad Typ 2-kontakt och medföljande Typ 1-adapter

Typiska användningsområden

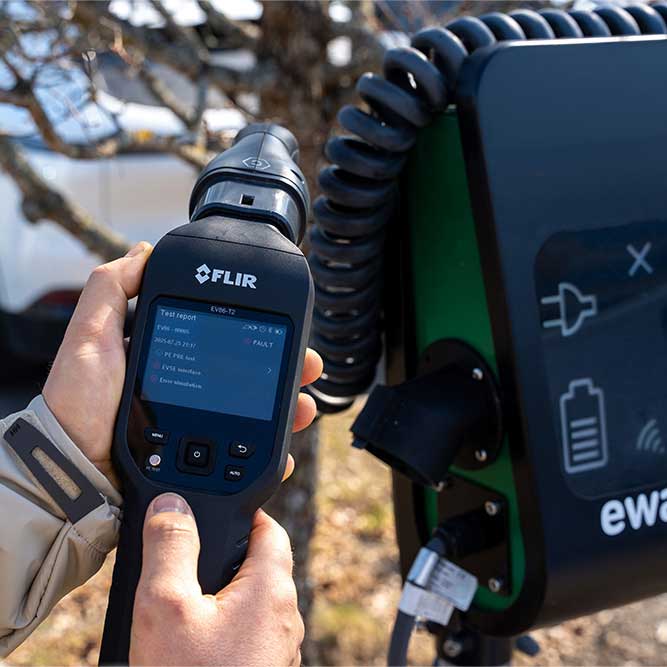

• Kontroll och verifiering av AC-laddstationer
• Driftsättning av laddinfrastruktur för elfordon
• Felsökning av EVSE-utrustning
• Funktionskontroll av jordfelsbrytare och skyddsfunktioner
• Service och periodisk kontroll av laddstationer
• Dokumentation och rapportering av laddstationstester

Se fullständiga specifikationer
