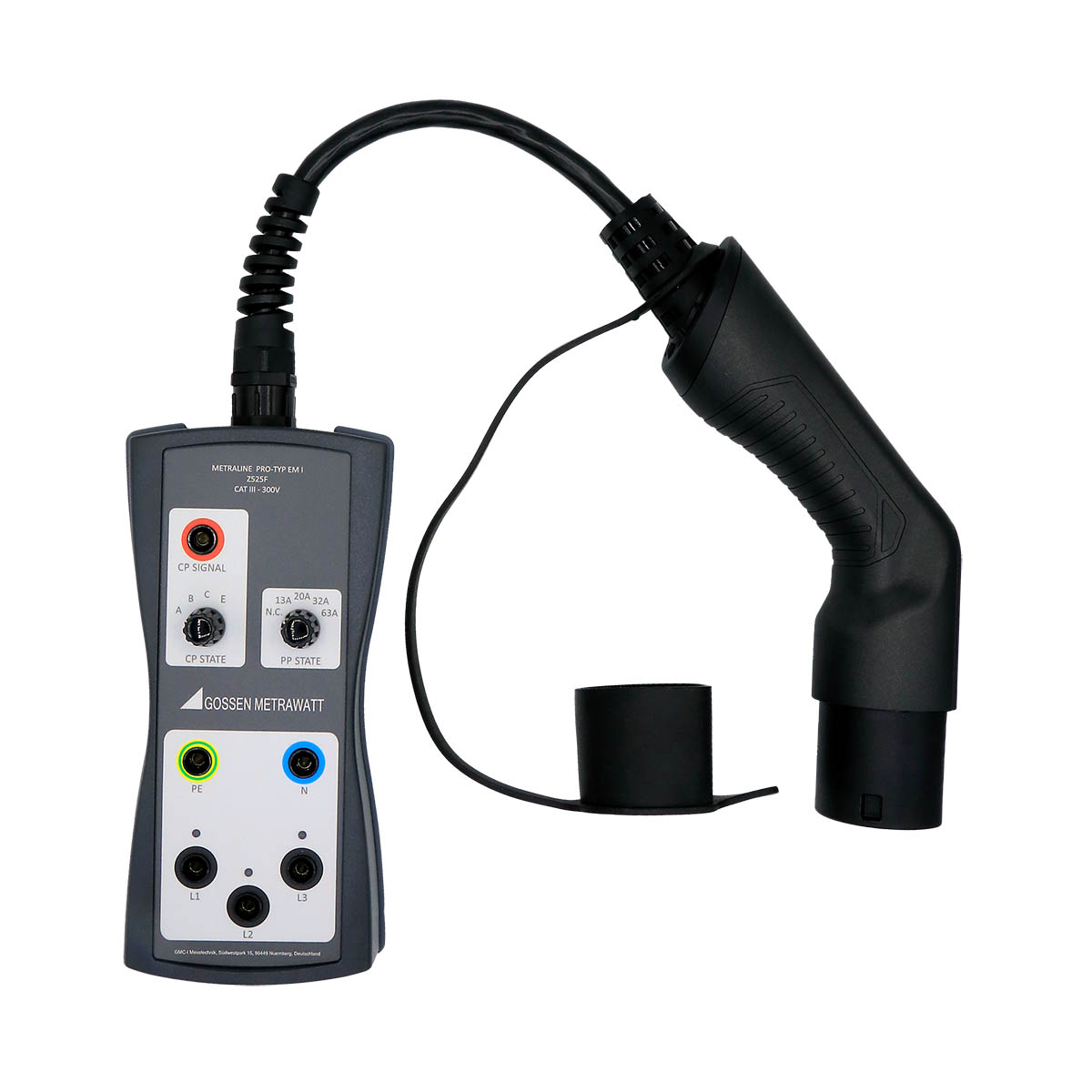

Gossen Metrawatt Metraline PRO-TYP EM I testadapter

Gossen Metrawatt Metraline PRO-TYP EM I är en avancerad testadapter för laddstationer (en- och trefas, typ 2) som är utvecklad för att användas tillsammans med PROFITEST Master. Denna Metraline PRO-TYP EM I testadapter gör det möjligt att på ett säkert och effektivt sätt testa skyddsåtgärder, simulera fordon och kablar samt analysera laddstationers funktionalitet enligt IEC 61851-1. Med denna Gossen Metrawatt laddstationstestare kan installatörer och servicetekniker säkerställa att laddinfrastrukturen uppfyller gällande standarder och fungerar pålitligt i praktiken. Som PROFITEST testadapter typ 2 är den särskilt anpassad för professionell användning.

Avancerad fordonssimulering (CP)

Metraline PRO-TYP EM I CP/PP simulering erbjuder en flexibel fordonssimulering där olika tillstånd kan väljas via en vridomkopplare. Detta gör det möjligt att efterlikna verkliga laddscenarier och identifiera eventuella fel i laddstationens funktion. Följande tillstånd kan simuleras:

• State A – inget fordon anslutet
• State B – fordon anslutet men ej redo för laddning
• State C – fordon anslutet och redo för laddning
• State E – fel: kortslutning mellan CP och PE

Kabelsimulering (PP) enligt IEC 61851

För att säkerställa kompatibilitet med olika laddkablar kan Metraline PRO-TYP EM I simulera flera kabeltyper. Genom att ansluta olika resistansvärden mellan PP och PE via en vridomkopplare kan följande kabeltyper testas. Detta gör den till en idealisk adapter för laddbox test och en pålitlig testutrustning för elbilsladdare. Den fungerar även som laddstation verifieringsverktyg och elbilsladdare säkerhetstestare.

• Ingen kabel – 0 Ω
• 13 A kabel – 1,5 kΩ
• 20 A kabel – 680 Ω
• 32 A kabel – 220 Ω
• 63 A kabel – 100 Ω

Fel- och spänningssimulering

För att upptäcka fel i laddstationens skyddssystem kan en kortslutning mellan CP och PE simuleras. Dessutom indikerar lysdioder vilka faser som är aktiva, vilket gör det enkelt att analysera både en- och trefasinstallationer. Tack vare den förlängda CP-testpinnen kan även laddstationer med fast ansluten kabel testas på ett tillförlitligt sätt. Som mätinstrument för laddinfrastruktur ger den tydliga resultat och underlättar felsökning.

Fördelar med Gossen Metrawatt Metraline PRO-TYP EM I

Denna testadapter är ett oumbärligt verktyg för elektriker, installatörer och servicetekniker som arbetar med elbilsladdning. Den kombinerar hög precision, enkel användning och bred kompatibilitet i ett robust utförande. Genom att simulera både fordon och kablar kan man snabbt identifiera problem och verifiera att laddstationen uppfyller säkerhetskraven. Som Gossen Metrawatt testutrustning för laddstationer och Metrawatt PRO-TYP EM I IEC 61851 är den byggd för långvarig och professionell användning.

Användningsområden

Produkten används i många olika sammanhang, exempelvis som testadapter för att simulera elbil vid laddstation, verktyg för att testa skyddsåtgärder i laddboxar och utrustning för felsökning av elbilsladdare typ 2. Den är även lämplig för test av laddstationer med fast kabel CP-simulering, simulering av laddkablar 13A, 20A, 32A och 63A samt kontroll av fas-spänningar i elbilsladdstationer. Den används också för säkerhetstest av laddinfrastruktur enligt IEC 61851 och är en professionell testutrustning för installatörer av laddstationer.
