Bender Jordfelsövervakning

Finns i flera varianter

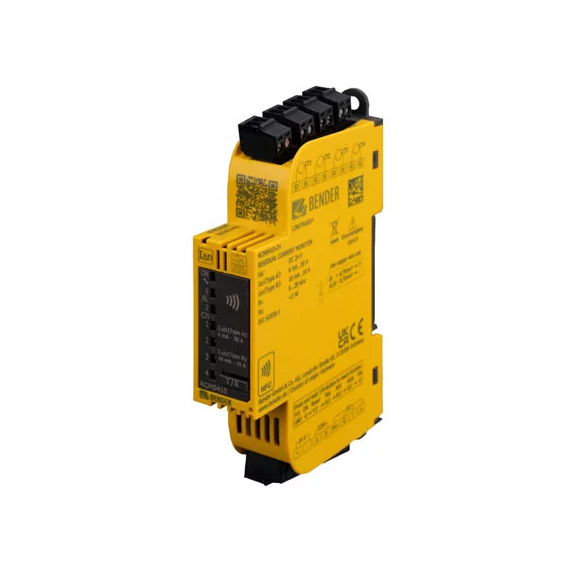

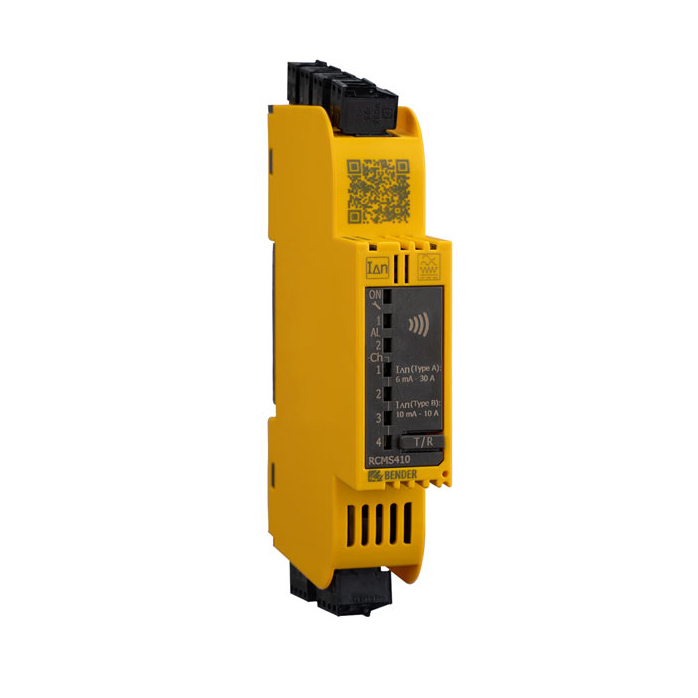

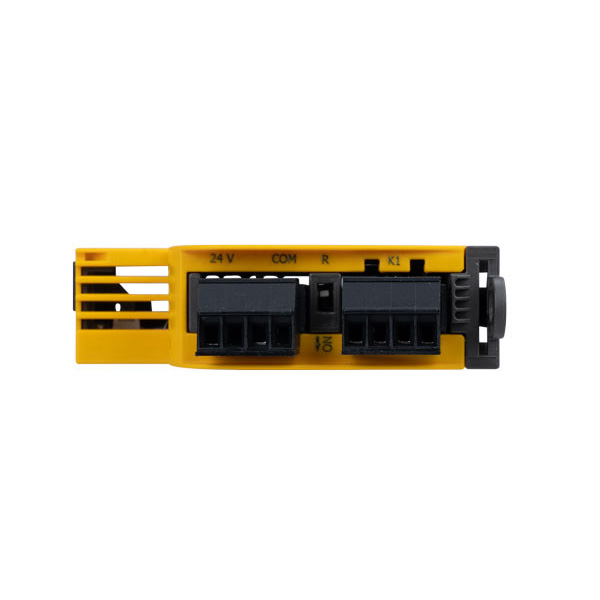

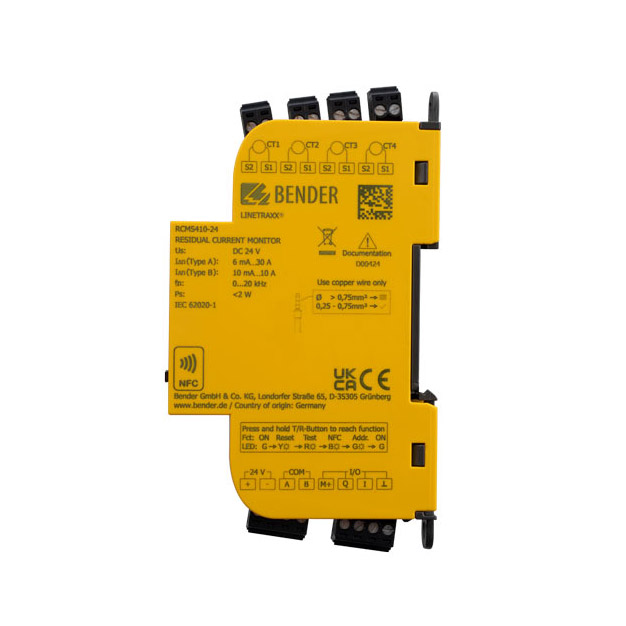

LINETRAXX RCMS410

Bender RCMS410 4-kanalig jordfelsövervakning med Modbus. Uppfyller DIN EN IEC 62020-1

  • 4 kanaler i ett kompakt hölje
  • AC-, pulsad DC- eller AC/DC-känslig mätning för varje kanal
  • Frekvensanalys upp till den 400:e övertonen
  • Kommunikation via ett flertal gränssnitt. Bland annat Modbus och trådlös paramentering med Bender Connect -appen

Bender RCMS410 4-kanalig jordfelsövervakning med Modbus. Uppfyller DIN EN IEC 62020-1

  • 4 kanaler i ett kompakt hölje
  • AC-, pulsad DC- eller AC/DC-känslig mätning för varje kanal
  • Frekvensanalys upp till den 400:e övertonen
  • Kommunikation via ett flertal gränssnitt. Bland annat Modbus och trådlös paramentering med Bender Connect -appen

  • Beskrivning

    LINETRAXX® SmartDetect RCMS410 är en enhet för jordfelsövervakning av AC, DC eller pulserande DC felströmmar i jordade nät. Den mäter jordfelsströmmar mellan 2 mA och 70 A ett frekvensområde från 15 Hz till 20 kHz och har utvecklats för flexibel användning i de mest varierande applikationer.

    i en kompakt design är RCMS410 unik, kan övervaka upp till 4 kanaler, separat  justerbara larmgränser RCMS410 skiljer på förvarning, huvudlarm samt mellan RMS-värdet för AC och DC. Specifika analysfunktioner för mäta och utvärdera upp till den 400:e övertonen.

    De 4 ingångarna kan användas för mätning av jordfel, den har en digital ingång, en digital utgång och en multifunktionell utgång. Mätströmtransformatorer (t.ex. från CTUB100- eller CTAC-serien) ansluts till ingångar för mätning av jordfel.

    Med dubbla gränssnitt kan RCMS410 enkelt integreras i nya och redan befintliga installationer. Enheten är  försedd med ett standardiserat Modbus RTU och BMS protokoll.

    Displayen på RCMS410 har reducerats till ett minimum. Flerfärgade lysdioder visar aktuell status för enheten och installationen. Dessutom finns det en test/återställningsknapp. Parametrarna ställs in via Modbus RTU eller via NFC-gränssnitt med Bender Connect-app (kan göras spänningslöst).  förinställda parametrar kan också erbjudas.

    Funktioner:

    • Kontinuerlig jordfelsövervakning 4 kanaler
    • AC/DC-känslig mätning enligt IEC 60755 och VDE 0664-400
    • Kontinuerlig övervakning av transformatoranslutningen
    • AC- och DC-komponenternas RMS-värde analyseras separat
    • Valbart per kanal: överström (standard), underström eller "lupp"
    • Larmvärde: 10 mA...10 A (typ B/B+), 6 mA...30 A (typ A/F) DC…20 kHz
    • Frekvensanalys upp till den 400:e övertonen, beräkning av THD-värde
    • En digital ingång, en digital in/utgång och en multifunktionell digital/analog utgång
    • Kombinerad test/återställningsknapp, anslutning för extern signal
    • Diod för status och två för larm,  en larmlysdiod för varje kanal
    • Kompatibel med Bender-gateways av typ COM465IP, CP9...-I
    • Upp till 247 RCMS410-enheter kan användas på en slinga
    • NFC-gränssnitt för parameterinställning
    • Uppfyller DIN EN IEC 62020-1
