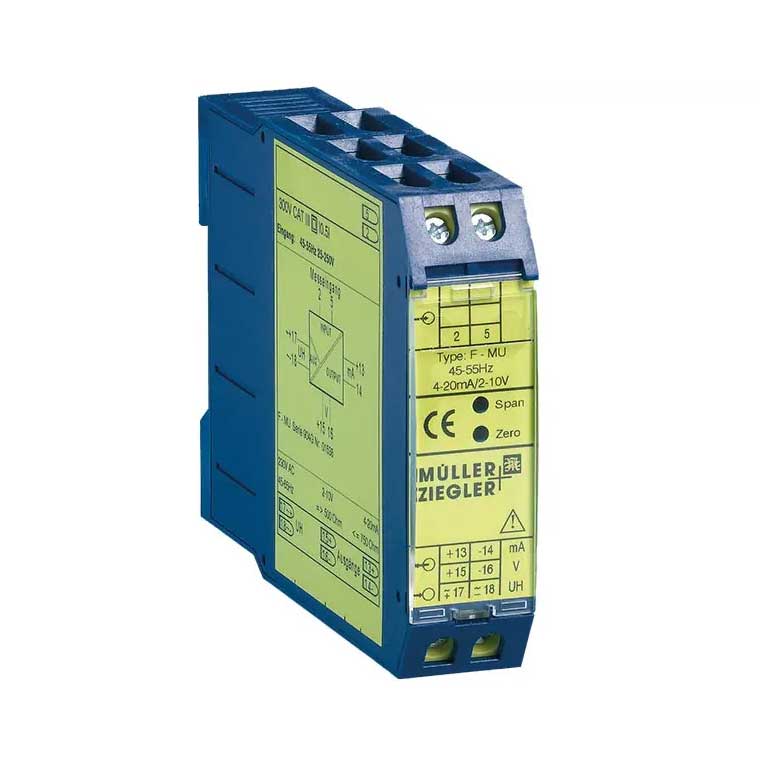

Müller + Ziegler F-MU Frekvensomvandlare

Frekvensomvandlare för signalomvandling i industriella system

F-MU är en mätvärdesomvandlare för frekvens som omvandlar och galvaniskt isolerar frekvenssignaler till analoga DC-utgångar. Den används för att omvandla frekvens från både växelspänning och pulserande likspänning till standardiserade signaler som kan användas i PLC-system, styrsystem och övervakningslösningar. Den lämpar sig för applikationer där frekvens behöver översättas till 0–10 V eller 0/4–20 mA.

Exakt och stabil frekvensmätning med dubbel analog utgång

Frekvenssignalen behandlas via en intern spänningstransformator som ger galvanisk isolering och filtrering innan den skickas till en mikrokontroller för utvärdering. Den genererade likspänningen omvandlas därefter till både påtryckt likström och likspänning. Utgången finns som dubbel signal i form av 0–20 mA (500 Ω last) och 0–10 V (max 10 mA), samt alternativet ”live zero” med 4–20 mA och 2–10 V som kräver hjälpspänning. Båda utgångarna är tomgångssäkra och kortslutningssäkra.

Flexibla frekvensområden och enkel installation

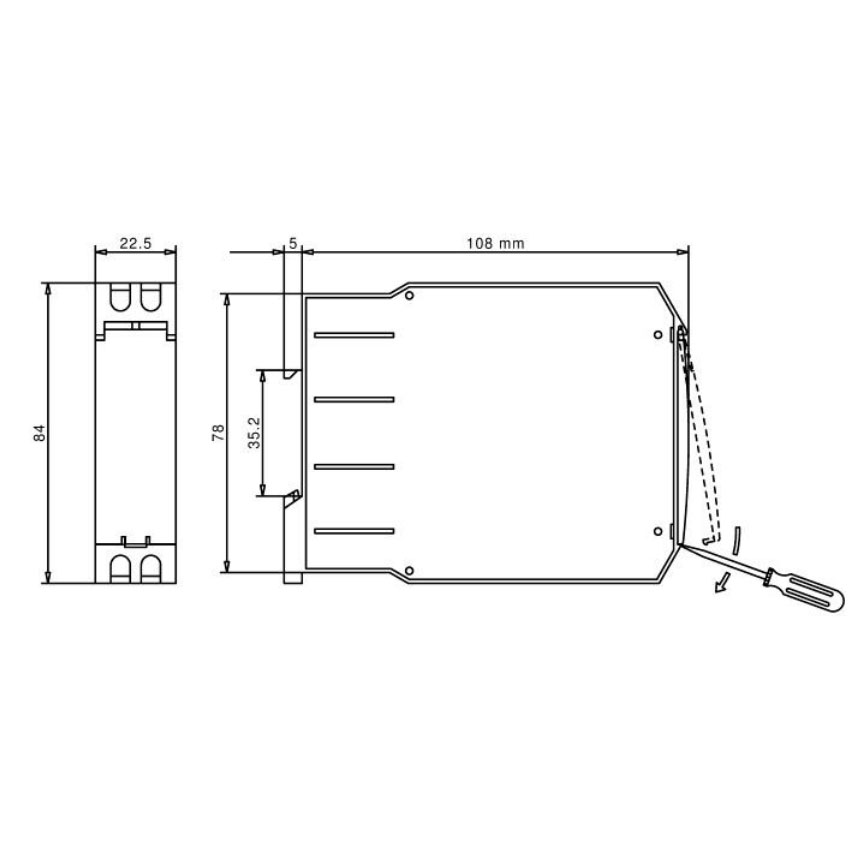

Mätomvandlaren hanterar flera frekvensområden såsom 45–55 Hz, 48–52 Hz, 55–65 Hz, 58–62 Hz, 360–440 Hz, 380–420 Hz samt bredare områden från 0–100 Hz upp till 0–1000 Hz (med separat hjälpspänning). Märkspänning kan vara 100–500 V (±20 %) eller bredare spänningsområden upp till 690 V med hjälpspänning. Noggrannheten är ±0,5 % och responstiden är under 300 ms. Enheten monteras på DIN-skena (35 mm) och ansluts via skruvterminaler upp till 4 mm², vilket gör den enkel att integrera i elskåp.

Fördelar

• Frekvensomvandling från AC och pulserande DC
• Dubbla analoga utgångar i mA och V
• Galvanisk isolering via transformator och elektronik
• Hög noggrannhet och snabb responstid

Typiska användningsområden

• Frekvensmätning i industriella styrsystem
• Signalomvandling till PLC och övervakningssystem
• Integration i automationslösningar med analoga ingångar
• Övervakning av frekvens i elnät och maskinsystem

Se fullständiga specifikationer
