Müller + Ziegler Multiomvandlare

Finns i flera varianter

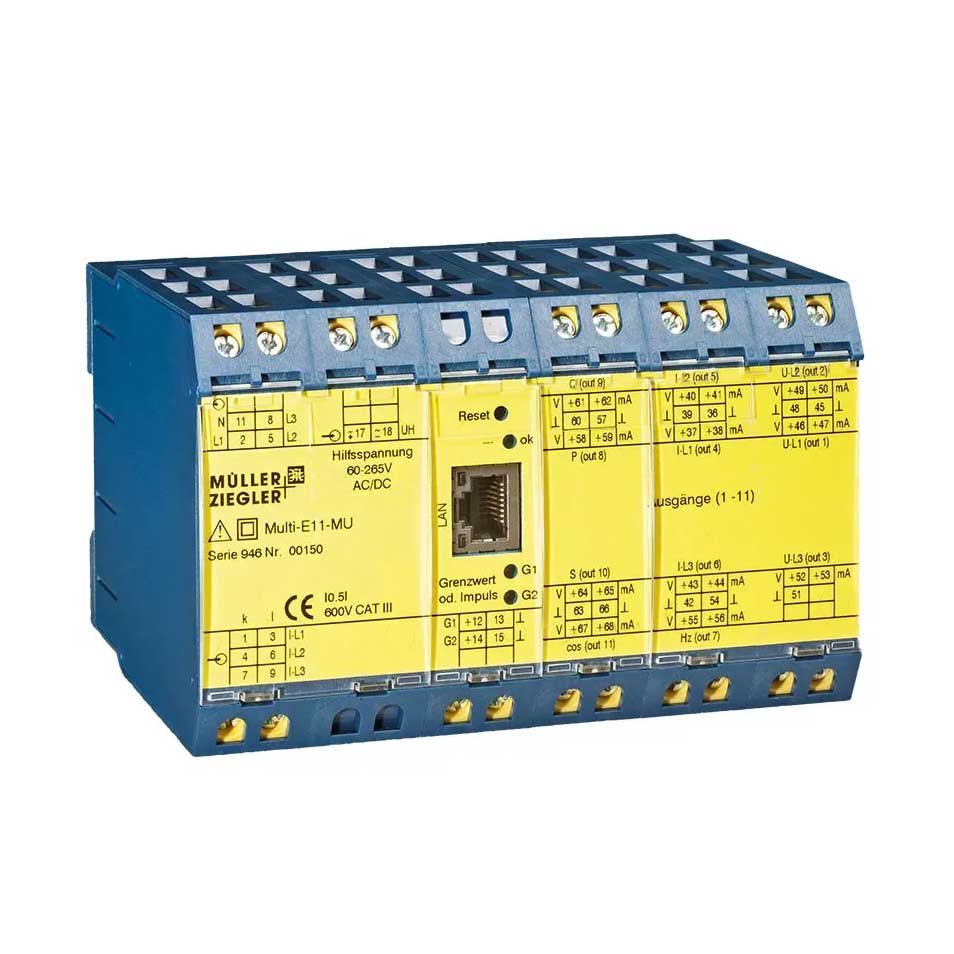

Müller + Ziegler Multi E11-MU multiomvandlare

Universell mätomvandlare med Ethernet för samtidig mätning av elnätsvärden och 11 analoga utgångar samt Modbus‑TCP för integration i avancerade övervakningssystem.

  • 11 konfigurerbara analoga utgångar (mA/V)
  • Ethernet med Modbus‑TCP och webbvisning
  • Mäter flera elnätsparametrar samtidigt
  • Gränsvärdes- och pulsutgångar med LED‑indikering

Universell mätomvandlare med Ethernet för samtidig mätning av elnätsvärden och 11 analoga utgångar samt Modbus‑TCP för integration i avancerade övervakningssystem.

  • 11 konfigurerbara analoga utgångar (mA/V)
  • Ethernet med Modbus‑TCP och webbvisning
  • Mäter flera elnätsparametrar samtidigt
  • Gränsvärdes- och pulsutgångar med LED‑indikering
  • Beskrivning

    Multifunktionsmätning med 11 analoga utgångar

    Multi-E11-MU är en universell mätomvandlare med Ethernet-gränssnitt för samtidig omvandling och galvanisk isolering av ström, spänning, frekvens, aktiv och reaktiv effekt, skenbar effekt samt effektfaktor för sinusformade storheter. Mätningen fungerar i växelströmssystem samt i 3-ledar och 4-ledar trefassystem med samma eller valfri last och ger resultaten som 11 påtryckta likströms- och likspänningssignaler.

    Ethernet, webbvisning och Modbus-TCP för mätdata

    Via ett 10 Mbit/s Ethernet LAN kan 29 mätstorheter visas, lagras och konfigureras från PC. Upp till 13 000 serier av mätvärden kan lagras i den interna minnesfunktionen. Mätresultat kan visas i webbläsare och läsas ut för vidare bearbetning via HTTP, TCP/IP eller Modbus-TCP. Två extra utgångar kan användas som gränsvärdesutgångar eller pulsutgångar, och status indikeras med två lysdioder.

    Mätprincip och galvanisk isolering

    Ström- och spänningssignaler matas via ström- och spänningstransformatorer till en 22-bitars A/D-omvandlare med samplingshastighet >20 kSPS och vidare till en mikrokontroller som beräknar utgångsvärden. Ström och spänning ges som RMS-värden, frekvens beräknas från periodtiden för spänningssignalen i fas L1, aktiv effekt beräknas från produkter av samplad ström och spänning i tre faser och reaktiv effekt beräknas med strömsamplingar och 90° förskjutna spänningssignaler. Utgångarna är tomgångssäkra och kortslutningssäkra. Utgångssignalerna är galvaniskt isolerade från ingångssignaler och hjälpspänning, men har gemensam jord mellan utgångarna. Gränsvärdes-/pulsutgångarna är galvaniskt isolerade från alla in- och utgångar samt hjälpspänning.

    Konfigurerbara in/ut, montage på DIN-skena och hjälpspänning

    Ingångarna omfattar växelström och spänning samt beräknade storheter (frekvens, aktiv/reaktiv effekt, skenbar effekt och effektfaktor) i AC-system och trefas (3-/4-ledare), med konfigurerbar uni- eller bidirektionell energiriktning. Märkström är 2 A och 6 A med konfigurerbart strömområde 0,3–10 A. Märkspänning är 100–750 V med konfigurerbart spänningsområde 40–750 V. Märkfrekvens är 50 Hz med frekvensområde 40–80 Hz. Analoga utgångar konfigureras som ström 0–10 mA/0–20 mA/4–20 mA (<500 Ω) och spänning 0–5 V/0–10 V/2–10 V (>750 Ω), med 4 utgångar som unipolära eller bipolära (konfigurerbart) och 7 som unipolära. Gränsvärdes-/pulsutgångar är open collector (NPN) 5–24 V DC (max 30 V), max 40 mA, pulslängd ca 40 ms och hysteresis ca 4 % av inställt gränsvärde. Hjälpspänning krävs och väljs som 10–30 V AC + DC, 5 VA eller 60–265 V AC + DC, 5 VA. Montage sker med snäppfäste på 35 mm DIN-skena enligt DIN EN 60 715 och anslutning via skruvterminaler max 4 mm². Kapsling är Housing D (135 mm bred) och vikt 850 g. Ethernet LAN-gränssnittet är galvaniskt anslutet till utgångarna.

    Fördelar

    • Samtidig mätning av flera elnätsvariabler och signalomvandling till 11 analoga DC-utgångar
    • Ethernet med webbläsarvisning samt HTTP, TCP/IP och Modbus-TCP för integration
    • Två extra gränsvärdes- eller pulsutgångar med LED-indikering
    • Tomgångs- och kortslutningssäkra utgångar samt galvanisk isolering mellan ingång och utgång

    Typiska användningsområden

    • Övervakning av ström, spänning, frekvens och effektvärden i AC- och trefassystem med behov av flera analoga utsignaler
    • System där mätdata ska läsas ut via Ethernet och Modbus-TCP eller visas i webbläsare
    • Applikationer med gränsvärdesstyrning eller pulssignaler från open-collector-utgångar
    • Installation i elskåp med DIN-skenemontering (35 mm) och skruvanslutning upp till 4 mm²



    Specifikationer Beskrivning
    Mätstorheter Ström, spänning, frekvens, aktiv och reaktiv effekt, skenbar effekt, effektfaktor (29 mätstorheter via PC)
    Systemtyper AC samt 3-ledar/4-ledar trefas, samma eller valfri last; uni-/bidirektionell energiriktning konfigurerbar
    Ingångar Märkström 2 A och 6 A (0,3–10 A konfigurerbart), märkspänning 100–750 V (40–750 V konfigurerbart), frekvens 40–80 Hz
    Analoga utgångar 11 konfigurerbara: ström 0–10/0–20/4–20 mA (<500 Ω), spänning 0–5/0–10/2–10 V (>750 Ω), 4 unipolära eller bipolära + 7 unipolära
    Gränsvärde/pulsutgångar 2 st open collector (NPN), 5–24 V DC (max 30 V), max 40 mA, pulslängd ca 40 ms, hysteresis ca 4 %
    Kommunikation och minne 10 Mbit/s Ethernet, webbläsarvisning, HTTP/TCP-IP/Modbus-TCP, intern lagring upp till 13 000 serier
    Montage och anslutning DIN-skena 35 mm (DIN EN 60 715), skruvterminal max 4 mm²
    Mått och vikt Housing D, 135 mm bred; 850 g
