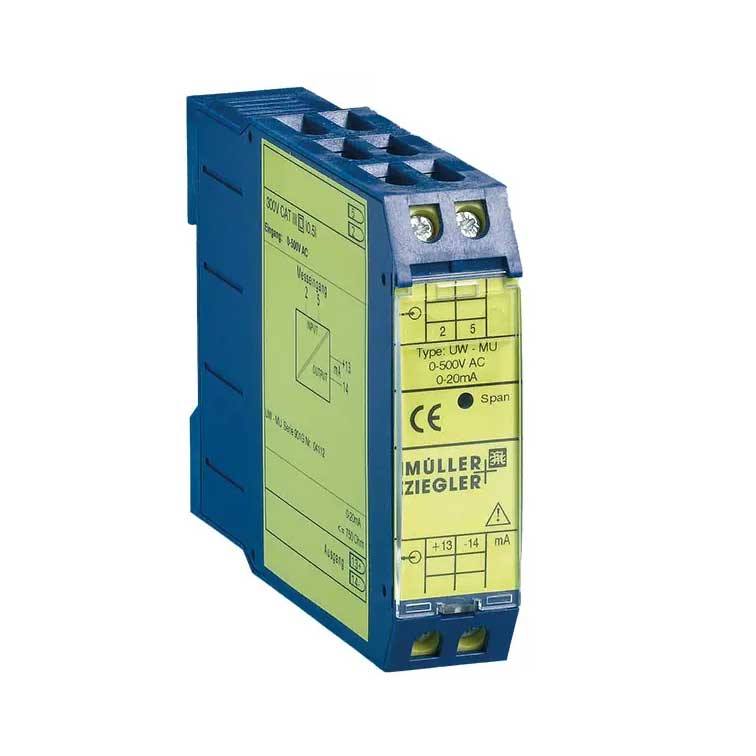

Müller + Ziegler Uw-MU spänningsomvandlare

Mätomvandlare för sinusformad växelspänning (AC)

Uw-MU är en mätomvandlare (measuring transducer) för sinusformad växelspänning som används för att omvandla och galvaniskt isolera en AC-spänning till en analog DC-signal i form av likström och/eller likspänning. Produkten är framtagen för applikationer där man vill få ut en standardiserad mätsignal (t.ex. 0–20 mA eller 0–10 V) från en sinusformad nätspänning och samtidigt ha galvanisk separation mellan in- och utgång.

Signalomvandling till 0–20 mA, 0–10 V och 4–20 mA

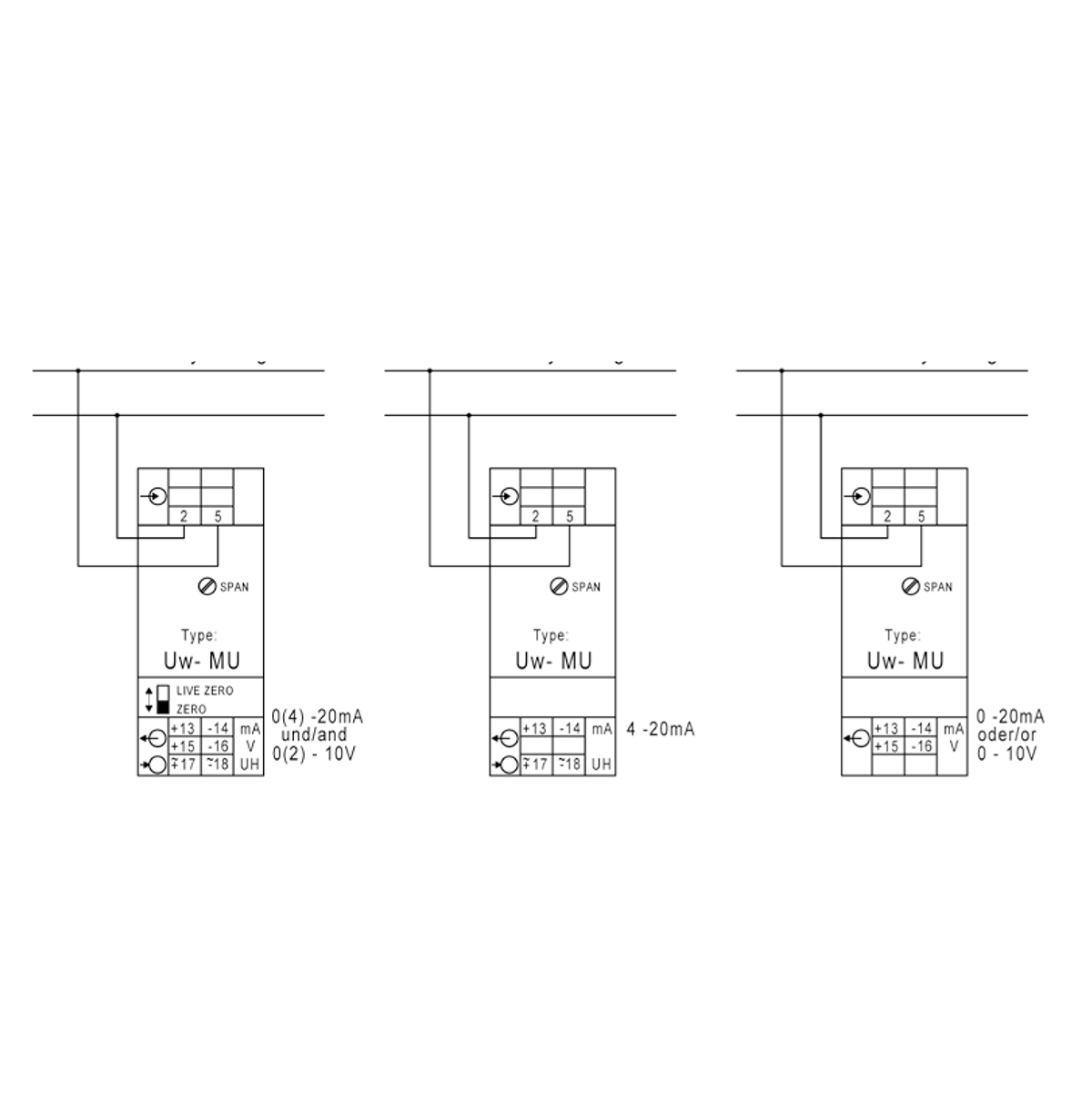

Uw-MU finns för enkelutgång eller dubbelutgång. För dubbelutgång kan utsignalerna växlas på fronten mellan 0–20 mA och 0–10 V eller 4–20 mA och 2–10 V. Det finns även utgångsalternativ som 0–20 mA (utan hjälpspänning) och 0–10 V (utan hjälpspänning). För ”live zero” (4–20 mA) krävs hjälpspänning. Detta gör Uw-MU användbar som spänningsomvandlare/signalomvandlare i installationsmiljöer där olika analoga gränssnitt förekommer.

Galvanisk isolering via intern spänningstransformator

Den växelspänning som ska mätas matas via en intern spänningstransformator som ger galvanisk isolering, och förs vidare till en likriktarkrets. Den genererade likspänningen förstärks och omvandlas därefter till en påtryckt likström och/eller likspänning. Utgången är både tomgångssäker och kortslutningssäker. För varianter med dubbelutgång eller ”live zero” krävs hjälpspänning, och det är inte tillåtet att koppla ihop de två utgångarna.

Ingångsnivåer och frekvenser för elnätsvariabler

Ingången är avsedd för sinusformad växelspänning med märkintervall 0–100 V, 0–250 V, 0–500 V eller 0–600 V. Märkfrekvens kan vara 50 Hz, 60 Hz eller 400 Hz, och 16 ⅔ Hz stöds endast med hjälpspänning. För spänningar över 500 V efterfrågas hjälpspänning. Enheten har angiven noggrannhet ±0,5 % vid 5–100 % av märk­värdet (eller 0–100 % av märk­värdet för varianter med hjälpspänning).

Kompakt DIN-skenemontering i elskåp

Uw-MU levereras i kapsling ”Housing A” med 22,5 mm bredd och monteras med snäppfäste på 35 mm DIN-skena (top hat rail) enligt DIN EN 60715. Elektrisk anslutning sker via skruvplint med ledararea upp till 4 mm². Vikt är angiven till 190 g.

Fördelar

• Mätomvandlare för sinusformad AC-spänning med galvanisk isolering
• Utgång som är tomgångssäker och kortslutningssäker
• Valbara analoga standardutgångar beroende på utförande (mA och/eller V)
• Kompakt format (22,5 mm) för DIN-skenemontering i elskåp

Typiska användningsområden

• Signalomvandling av sinusformad växelspänning till 0–10 V eller 0–20 mA i styr- och övervakningssystem
• Applikationer där galvanisk isolation mellan mätspänning och styrsystem behövs
• Installationer med krav på standardiserade analoga mätutgångar (inklusive ”live zero” 4–20 mA i utföranden som stöder detta)
• DIN-skenemonterade lösningar i elskåp för mätning av elnätsvariabler vid angivna frekvenser
