Bender Jordfelsövervakning

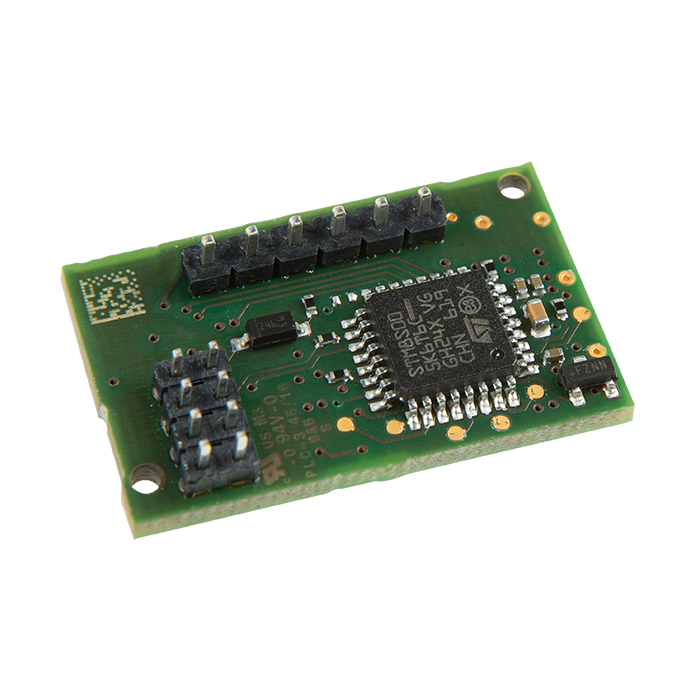

RCMB104
Modul för jordfelsövervakning i laddstolpar. 3 utsignaler, passar IC-CPD enheter
- Laddström upp till 48 A r.m.s. (enfas) eller 3 x 32 A r.m.s. (trefas)
- Tre utgångar (DC, RMS, Fel)
- Mätområde ± 300 mA
- Hög okänslighet för yttre störningar
- Tillgängliga modeller för applikation enligt DIN EN 61851-22 / IEC 62752 och UL 2231-2
- Brett användningsområde även i tuffa miljöer (t ex vid externa interferensfält)
-
Beskrivning

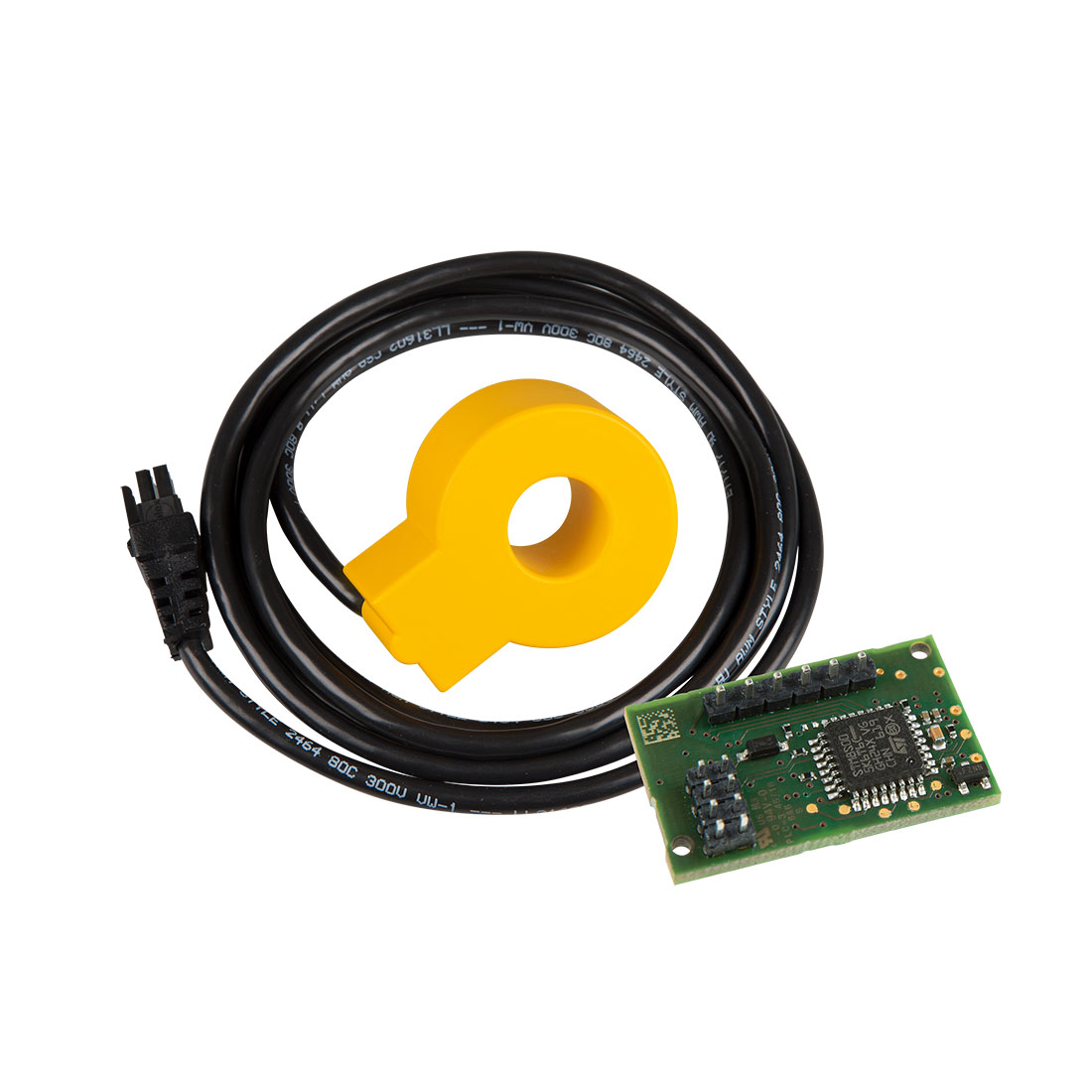

Den AC / DC-känsliga jordfelsövervakningsmodulen RCMB104 används i kombination med en mätströmstransformator W15BS och en typ A-RCD i anläggning för felströmövervakning av AC-laddningssystem för elfordon där AC- eller DC-felströmmar kan uppstå. Märkspänningen Un är 250 V och märkströmmen (laddningsströmmen) In = 1 x 48 A / 3 x 32 A.
RCMB104 är lämplig för integrering i en laddningsenhet (IC-CPD, vägglåda) enligt IEC 61851-22, IEC 62752 och UL 2231-2.
RCMB104 är endast avsedd för köp av tillverkaren av laddningssystemet och inte för slutanvändare!
Funktioner:
- Tre utgångar (DC, RMS, Fel)
- Frekvensområde DC ... 2 kHz
- Mätområde ± 300 mA
- Laddström upp till 48 A r.m.s. (enfas) eller 3 x 32 A r.m.s. (trefas)
- Felutgång (integrerad självövervakning samt testfunktioner)
- Hög okänslighet för yttre störningar
- Tillgängliga modeller för applikation enligt DIN EN 61851-22 / IEC 62752 och UL 2231-2
- Brett användningsområde även i tuffa miljöer (t ex vid externa interferensfält)
Benders lösningar för e-mobility är marknadsledande och sitter bland annat i formel 1 bilar.
