Knick Mätvärdesomvandlare

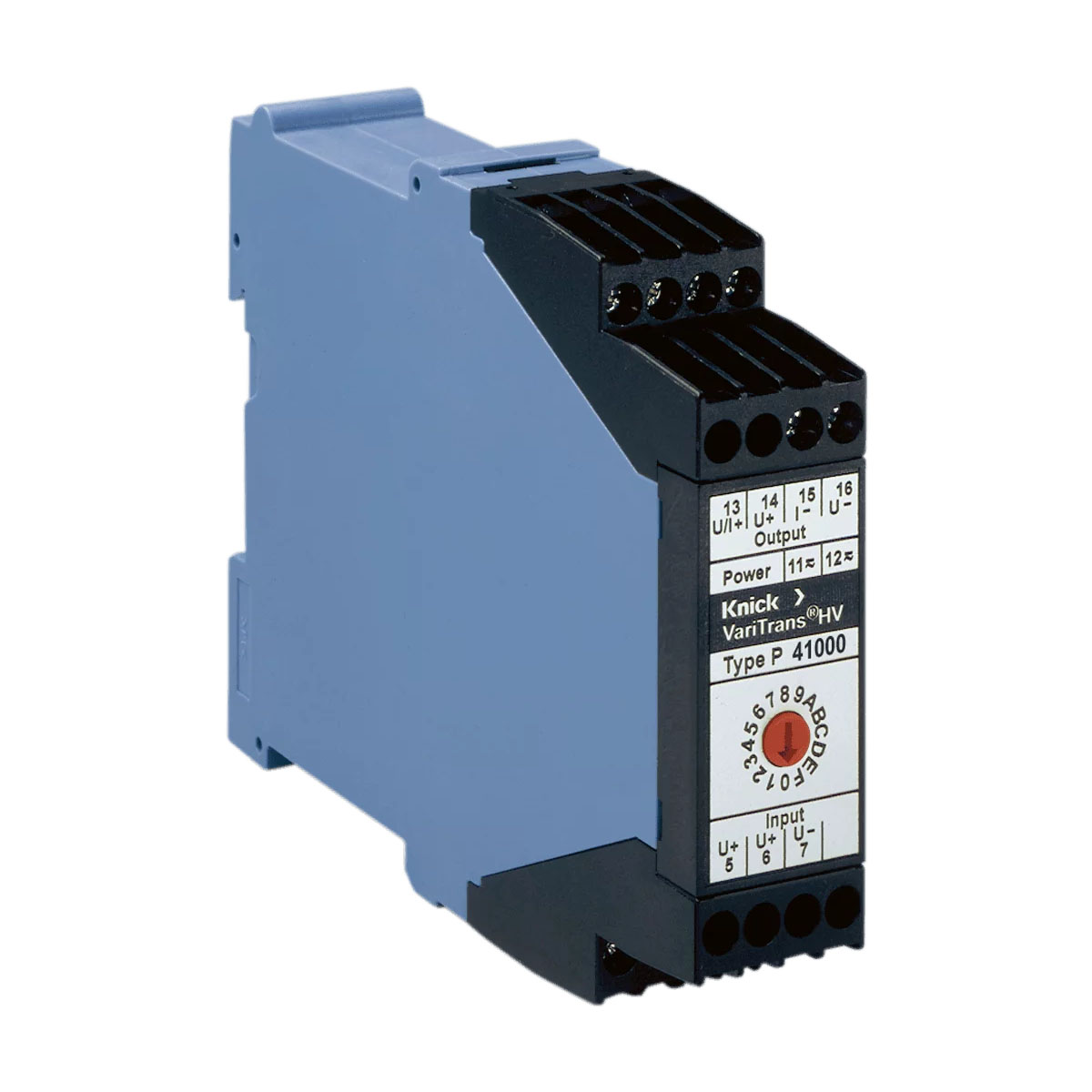

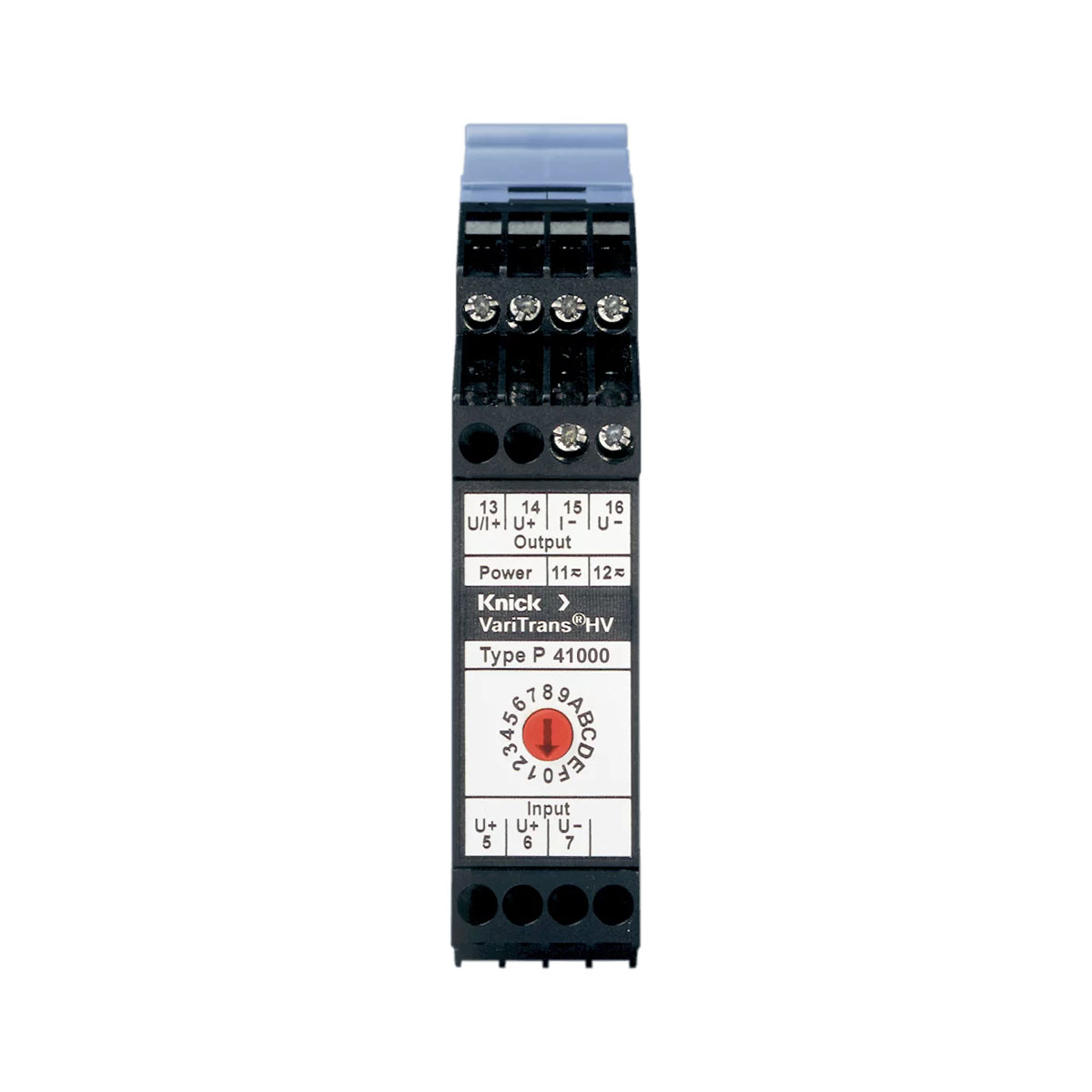

VariTrans P41000
Universell högspänningsgivare för omvandling av spänningar från ±60 mV till ±100 V. Till ±20 mA, ±10 V eller 4 … 20 mA utsignaler.
- För spänningar upp till 3600 V AC/DC
- Skydd mot elektrisk stöt upp till 1800 V AC/DC enligt EN 61140
- Testspänningar upp till 15 kV AC
- Onoggrannhet < 0,1 %
- Gränsfrekvens 5 kHz (lågpassfilter / lägre gränsfrekvens på begäran)
-
Beskrivning
Knick VariTrans P41000. Isolationsförstärkare med galvanisk separation avsedda för effektivvärdesmätning av växelspänning i intervallet 60 mV...10 V (AC).
Funktioner:
- Isolationen är dimensionerad för 3600 V AC/DC kontinuerligt och snabba transienter upp till 20 kV.
- Testspänning är upp till 15 kV AC
- Utsignalen är DC 0(4)...20 mA eller 0...10 V
- Bandbredden är 40...1000 Hz (lågpassfiltrering möjlig), stigtiden T90 ˂150ms och onoggrannheten ˂0,5% (toppfaktor ≤3) eller 1% (toppfaktor 3...5)
- Matningsspänning 20...253 V AC/DC, AC 48...62 Hz.
- Yttermått 90 x 22,5 x 118 mm (h x b x d)
- För varianter och fullständiga data se databladet.
