Bender EDGE500IP Gateway med inbyggd webbserver

Bender COMTRAXX® EDGE500IP kommunikationsenhet

EEDGE500IP är en kommunikationsenhet med inbyggd webserver för integration och tillgängliggörande av data från Bendersystem. Enheten samlar in larm, mätvärden och statusinformation och gör informationen tillgänglig för systemövervakning, visualisering, analys och fjärråtkomst.

Integration och kommunikation

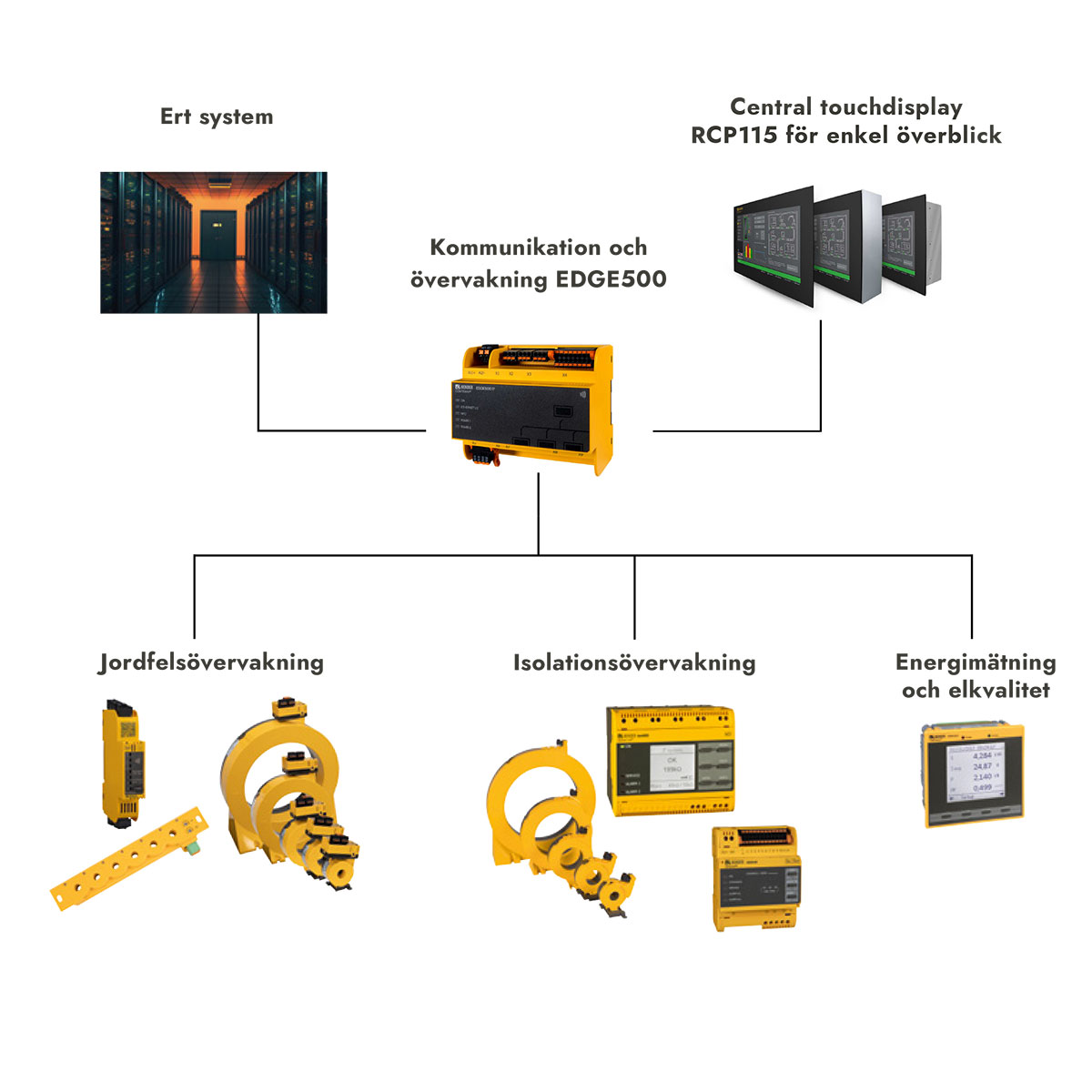

EDGE500IP samlar in data via intern BMS-buss, BCOM, Modbus RTU och Modbus TCP ifrån Benders olika produkter så som jordfelsövervakning, isolationsövervakning, multiinstrument och energimätare samt även 3-tredjeparts produkter som kommunicerar över Modbus RTU eller Modbus TCP/IP. Informationen skickas sedan vidare till överordnat system via Modbus TCP/IP eller Profinet.

Webbaserad systemövervakning

Via det integrerade webbgränssnittet kan användaren övervaka systemstatus, justera parametrar samt få tillgång till larm och mätvärden från anslutna enheter. Systemet används för övervakning, driftsättning, diagnostik och fjärrunderhåll av Bender-installationer.
I webservern så kan man även exportera protokoll och ta ut Back-upfiler för alla inställningar på alla enheter som är anslutna till den.

EDGE500IP har också inbyggd loggningsfunktion för att kunna logga mätvärden över tid och visualisera detta i webbservern.

Tillval som utökar funktionaliteten

COMTRAXX® EDGE500IP kan byggas ut med programvarulicenser för kommunikation, visualisering, dataloggning, dokumentation och integration mot överordnade system.

• Interfaces
  • Full åtkomst till larm, status och mätvärden via Modbus TCP och Modbus RTU
  • Stöd för SNMP (V1, V2c och V3) inklusive SNMP Traps
  • Stöd för MQTT
  • Integration av upp till 2000 datapunkter från tredjepartsenheter via Modbus RTU eller Modbus TCP
  • Styrkommandon till BMS-enheter via Modbus TCP eller Modbus RTU
• Engineering
  • Systemöversikt med mätvärden, larm, statusmeddelanden och parametrar
  • Historikminne med 20 000 händelser
  • Dataloggning med 30 dataloggrar och upp till 10 000 datapunkter per logger
  • 100 virtuella enheter med 16 kanaler
  • E-postaviseringar för larm och systemfel
  • Dokumentation, parameterhantering och säkerhetskopiering
  • Övervakning av enhetsbortfall
• Live View
  • Webbaserad visualisering med integrerad editor
  • Upp till 50 dashboards och översiktssidor
  • Åtkomst till samtliga tillgängliga mätvärden i systemet
  • Test-, reset- och styrfunktioner via Modbus TCP
• PROFINET
  • Åtkomst till larm och mätvärden via PROFINET
  • Stöd för upp till 511 PROFINET-datapunkter

Fördelar

• Central övervakningsenhet och kommunikationsgateway för Bender-system
• Integration via intern BMS-buss, BCOM, Modbus RTU och Modbus TCP
• Webbaserad systemövervakning och konfigurering via standardwebbläsare
• Två Ethernetanslutningar för fjärråtkomst via LAN, WAN eller internet
• Utbyggbar med moduler för SNMP, MQTT, PROFINET, visualisering och dataloggning
• Åtta galvaniskt separerade digitala ingångar och tre programmerbara reläutgångar
• Kompakt konstruktion för DIN-skena eller skruvmontering

Typiska användningsområden

• Central övervakning av Bender-system
• Insamling och vidarebefordran av larm, mätvärden och statusinformation
• Integration av Bender-enheter och kompatibla tredjepartsenheter
• Webbaserad visualisering av enhets- och anläggningsstatus
• Driftsättning och diagnostik av Bender-system
• Fjärrdiagnostik och fjärrunderhåll
• Parameterhantering, dokumentation och säkerhetskopiering
