Bender Jordfelsövervakning
Bender LINETRAXX MRCDB425 jordfelsövervakningsrelä typ B
AC/DC-känsligt jordfelsövervakningsrelä med justerbart larm 30 mA–3 A, Modbus RTU och NFC. Finns med LED-stapel eller TFT-display.
- AC/DC-känslig jordfelsövervakning med RMS-mätning
- Inställbart larmområde från 30 mA till 3 A
- Modbus RTU och NFC för konfigurering och integration
- Två modeller: LED-stapel eller TFT-display
-
Beskrivning
AC/DC-känslig jordfelsövervakning för TN- och TT-system
Bender LINETRAXX SmartDetect MRCDB425 är en enkanalig modulär jordfelsövervakningsenhet för mätning av jordfelsström och restström i jordade TN- och TT-system. Beroende på inställning kan den användas för AC, pulserande DC eller AC/DC-känslig mätning. Egenskaperna typ A, F, B och B+ kan konfigureras enligt IEC 60755 eller VDE 0664-400.
Enheten mäter AC/DC som RMS-värde och kan även utvärdera AC- och DC-komponenter separat. Frekvensområdet sträcker sig från DC samt 15 Hz till 20 kHz och frekvensresponsen kan konfigureras. Som standard mäts övertoner upp till den 20:e övertonen och THD-värdet beräknas. Med det valbara funktionsmodul A kan funktionaliteten utökas med FFT-baserad övertonsanalys upp till den 400:e övertonen.
Justerbara larmnivåer med förvarning och två larmreläer
Utlösningsvärdet för huvudlarmet kan ställas från 30 mA till 3 A och förvarningen från 10 till 100 procent av det inställda utlösningsvärdet. MRCDB425 har två larmreläer med växlande kontakter för separat signalering av förvarning och huvudlarm. Enheten erbjuder även justerbara tidsfördröjningar, konfigurerbar startfördröjning, valbart felminne och omedelbar utlösning vid ett utlösningsvärde på 30 mA.
Kontinuerlig övervakning av anslutningen till summaströmtransformatorn bidrar till kontroll av mätkretsen. Enheten har också en integrerad kombinerad test- och återställningsknapp, anslutning för externa knappar samt testutgång för övervakning av en externt ansluten summaströmtransformator.
Modbus RTU och NFC för konfigurering och systemintegration
RS-485-gränssnittet med Modbus RTU används för avläsning av mätvärden och parameterinställning. Via NFC kan enheten konfigureras med Bender Connect-appen, både när den är spänningssatt och när den är spänningslös. Andra gränssnitt omfattar digital ingång, digital in- och utgång samt en multifunktionell digital och analog utgång.

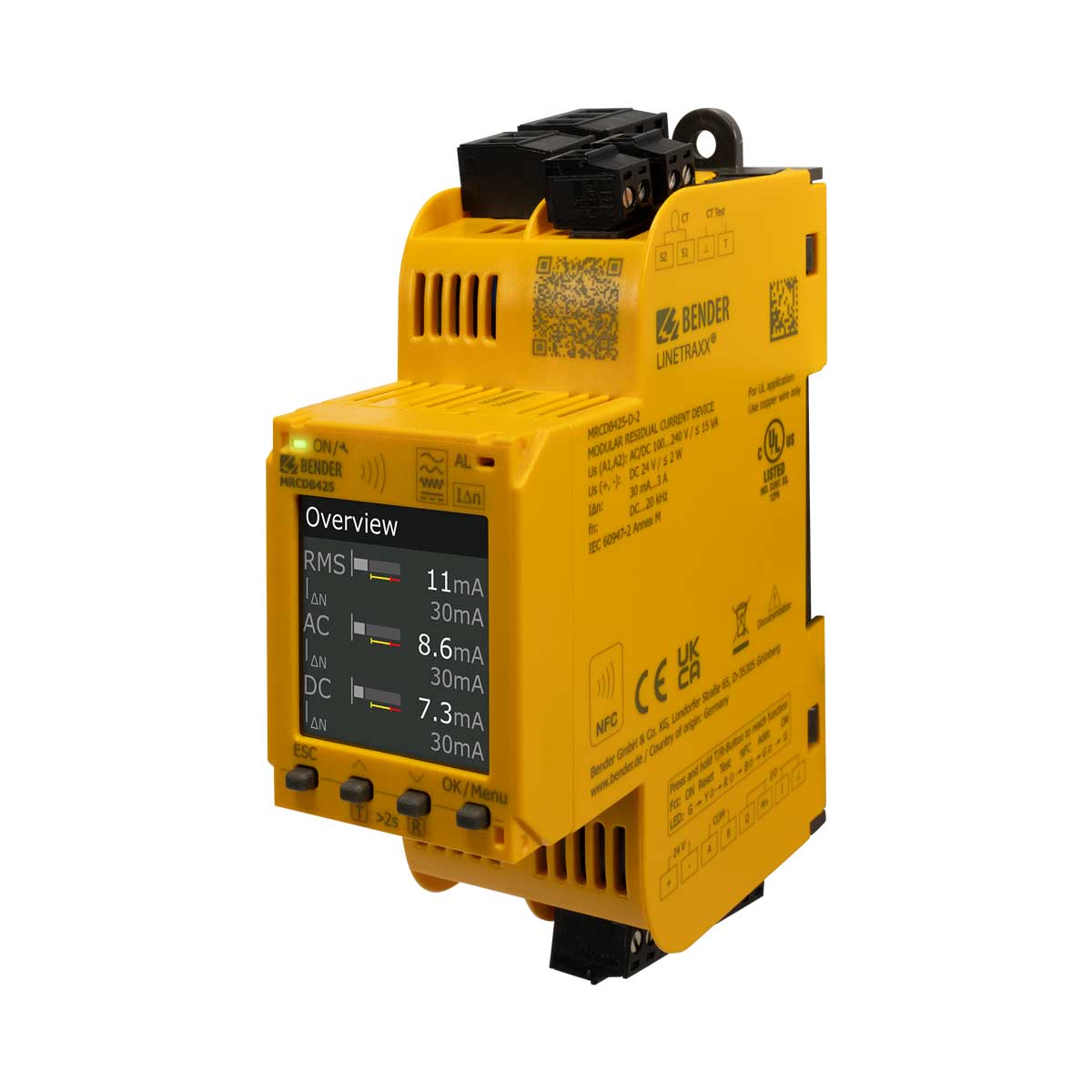

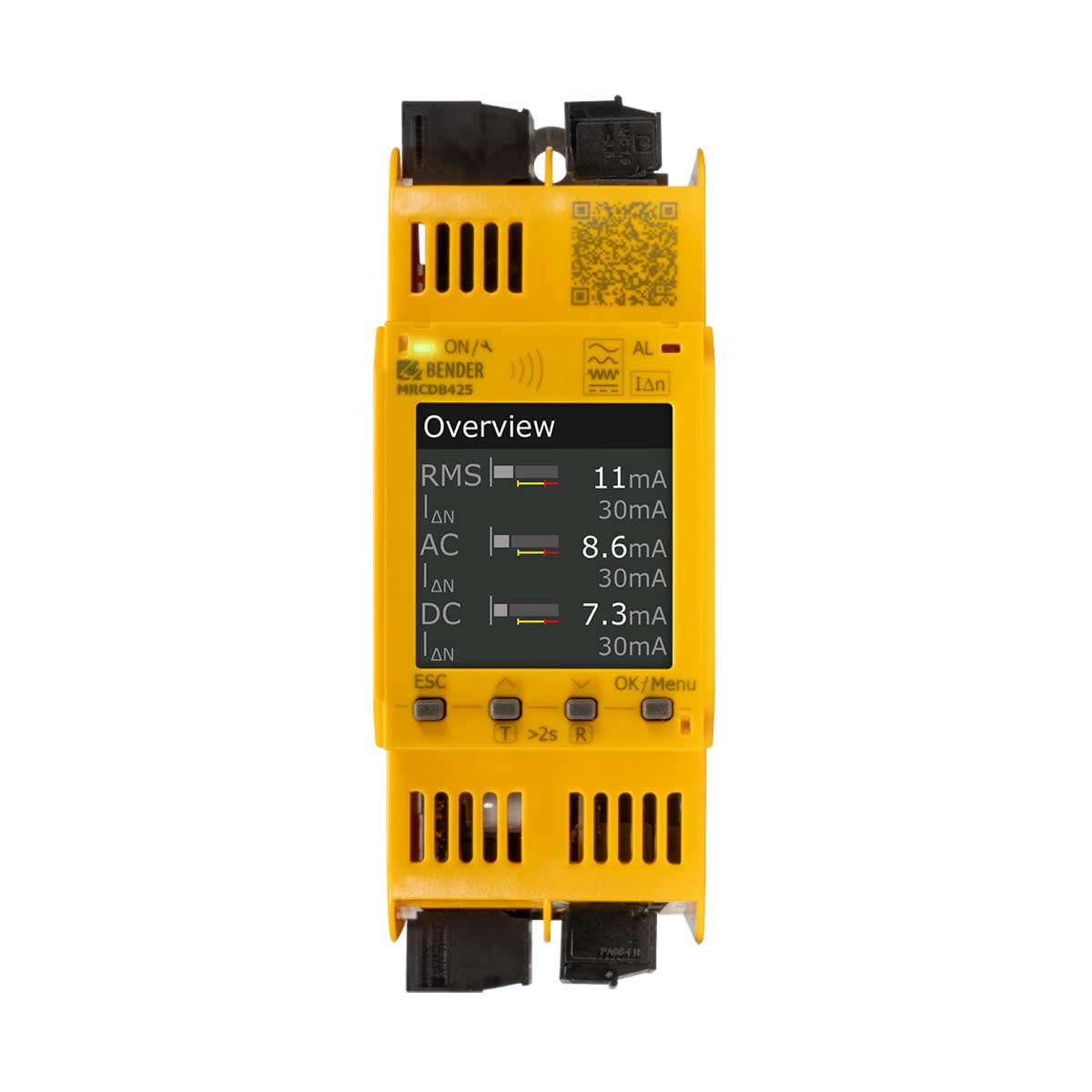

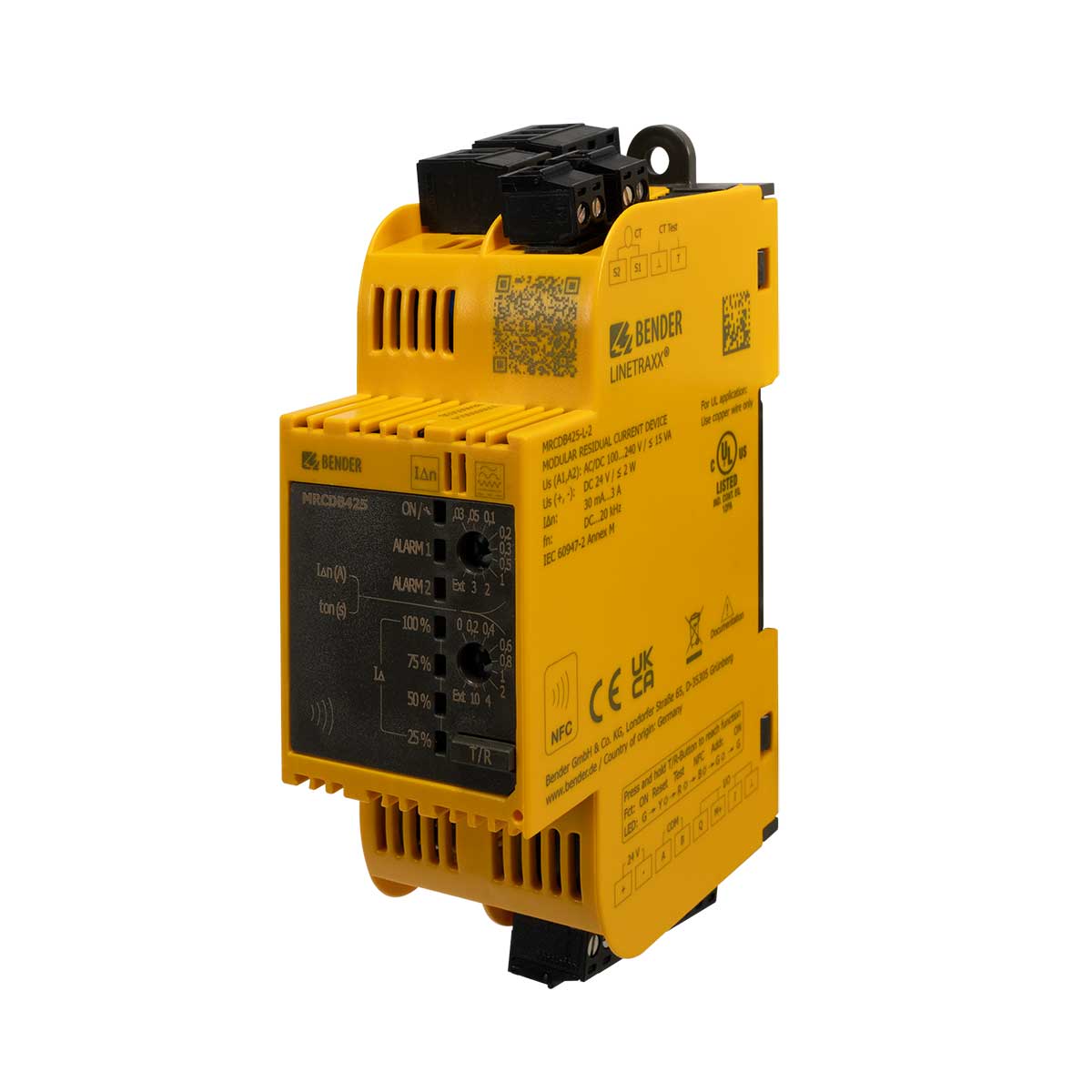

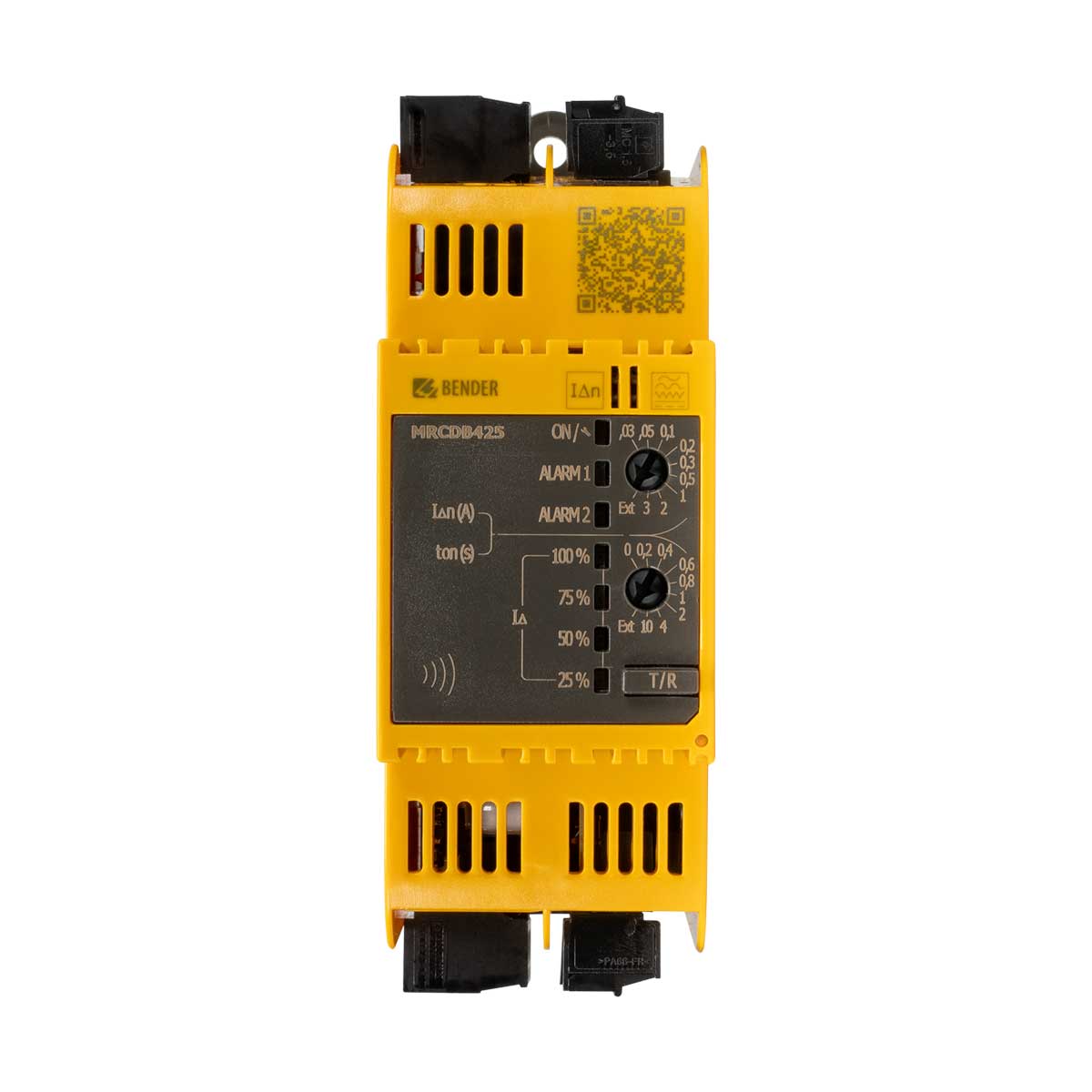

MRCDB425 finns i två visningsutföranden. MRCDB425-D har TFT-display med fulltextmeny, fyrknappsnavigering samt status- och larmlampor. MRCDB425-L har LED-stapel med procentuell mätvärdesvisning och separata larmlampor för förvarning och huvudlarm. Funktionaliteten kan dessutom utökas med upplåsningsbara programvarumoduler.
Modulär skyddslösning enligt IEC 60947-2 bilaga M
MRCDB425 är utvecklad som en modulär jordfelsövervakningsenhet enligt DIN EN IEC 60947-2 bilaga M. Den kan användas som kompletterande skydd mot indirekt beröring, termiska effekter och brandrisker samt för systemskydd. En komplett modulär jordfelsbrytarlösning kräver en lämplig summaströmtransformator av typen CTUB102-CTBCxxx(P) och en effektbrytare med underspänningsutlösare som bryter under belastning inom högst 20 ms.
Den flexibla konfigureringen gör enheten användbar som alternativ till konventionella jordfelsbrytare vid högre spänningar och strömmar, vid risk för oönskade utlösningar samt när jordfelsövervakningen behöver anpassas efter systemets förutsättningar.
Fördelar
- Enkanalig övervakning av AC, pulserande DC eller AC/DC
- Inställbart utlösningsvärde från 30 mA till 3 A
- Två larmreläer för separat förvarning och huvudlarm
- Modbus RTU och NFC-konfigurering via Bender Connect
Typiska användningsområden
- Jordfelsövervakning i jordade TN- och TT-system
- Kompletterande person-, brand- och systemskydd
- Applikationer med högre spänningar och strömmar
- Anläggningar där skyddsfunktionen behöver anpassas efter systemförhållandena
Specifikationer Beskrivning Mätning En kanal för AC, pulserande DC eller AC/DC-känslig mätning Valbara egenskaper Typ A, F, B och B+ enligt IEC 60755 eller VDE 0664-400 Utlösningsvärde 30 mA till 3 A Förvarning 10 till 100 % av inställt utlösningsvärde Frekvensområde DC samt 15 Hz till 20 kHz, konfigurerbar frekvensrespons Övertonsanalys Upp till 20:e övertonen och THD; upp till 400:e övertonen med valbart FFT-modul A Kommunikation RS-485 med Modbus RTU samt NFC för Bender Connect-appen Utföranden MRCDB425-D med TFT-display eller MRCDB425-L med LED-stapel - Filer
