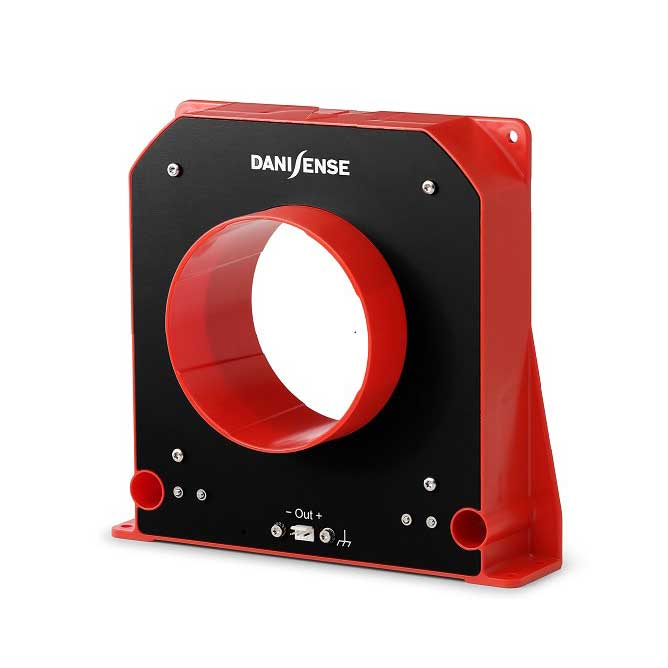

Danisense MBC4000I högprecisions AC/DC-strömtransducer 4000 A

Högprecisions strömtransducer för AC- och DC-strömmätning upp till 4000 A

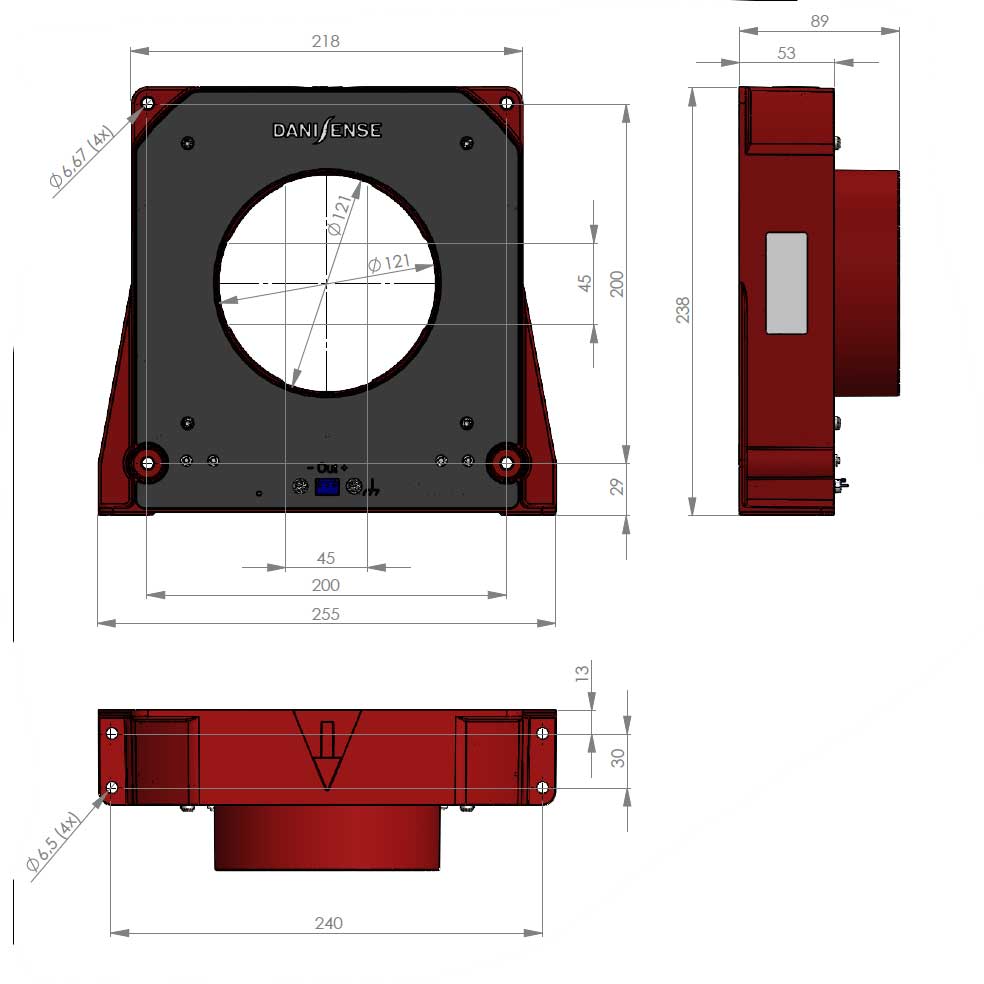

Danisense MBC4000I är en högprecisions strömtransducer för galvaniskt isolerad mätning av AC- och DC-strömmar. Transducern bygger på Danisense slutna fluxgate-teknik och är utvecklad för applikationer där hög noggrannhet, låg temperaturdrift och stabil prestanda krävs. Tack vare sin stora öppning på 121 mm kan den användas i system med höga strömmar och kraftiga ledare utan att påverka den primära kretsen.

Fluxgate-teknik för noggranna strömmätningar

MBC4000I använder sluten fluxgate-teknik för att uppnå hög mätnoggrannhet och stabilitet över tid. Den nominella AC-strömmen är 4000 A RMS och den nominella DC-strömmen är ±4000 A. Mätområdet sträcker sig upp till ±7000 A, vilket gör transducern användbar för avancerade kraftapplikationer och högströmsmätningar. Den totala noggrannheten är bättre än ±0,05 % av nominell ström och linjäritetsfelet är endast 0,01 % av aktuellt mätvärde.

Snabb respons och bred bandbredd

Med en bandbredd på 100 kHz och en responstid på 0,5 µs vid en strömändring på 400 A/µs är MBC4000I lämplig för mätningar av dynamiska strömförlopp. Transducern har ett primär-/sekundärförhållande på 1:5000 och levererar en nominell sekundärström på 0,8 A vid nominell DC-ström. Kombinationen av hög bandbredd och låg känslighetsavvikelse gör den användbar för både utveckling, verifiering och avancerad kraftanalys.

Utvecklad för krävande industri- och energiapplikationer

Transducern är konstruerad för drift i temperaturer från -40 °C till +85 °C och har låg offsetdrift över temperatur. Isolationssystemet omfattar 6 kV AC-isolationsprov i en minut mellan primär och sekundärkrets, impulshållfasthet på 23 kV (1,2/50 µs) samt kryp- och luftavstånd över 38 mm. Konstruktionen uppfyller överspänningskategori OV3 och använder kapslingsmaterial enligt UL94 V-0.

Fördelar

• Högprecisions strömtransducer för AC- och DC-strömmar upp till 4000 A RMS
• Danisense sluten fluxgate-teknik för hög stabilitet och noggrannhet
• Bandbredd 100 kHz och responstid ned till 0,5 µs
• Stor öppning på 121 mm för högströmsapplikationer

Typiska användningsområden

• Högströmsmätning i kraft- och energisystem
• Effektanalys och verifiering av elektriska system
• Utveckling, testning och kalibrering av kraftelektronik
• Applikationer med krav på galvaniskt isolerad AC/DC-strömmätning
