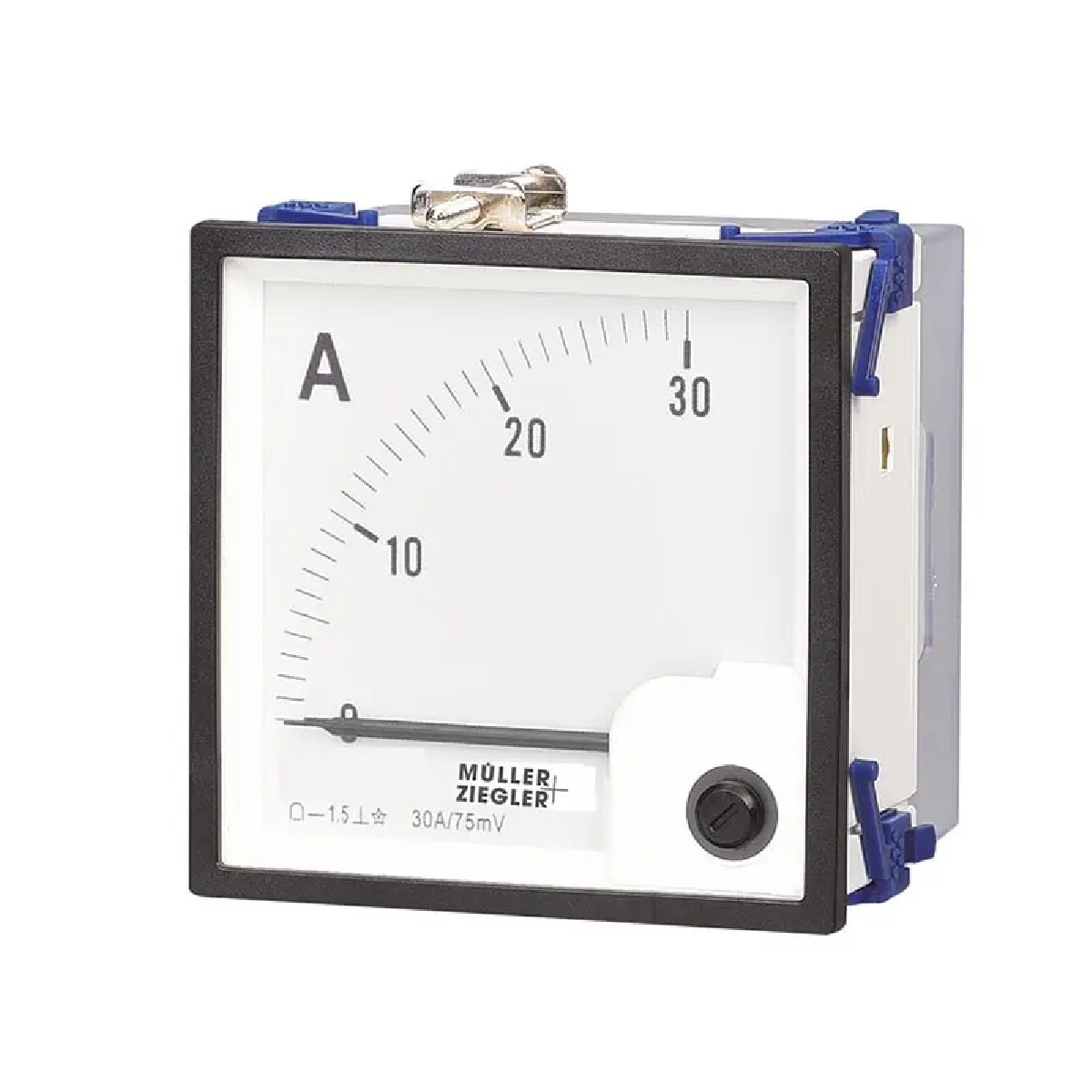

Müller + Ziegler DQX Analogt panelinstrument

Müller + Ziegler DQX är ett analogt panelinstrument av moving‑coil‑typ, utvecklat för exakt mätning av likström och likspänning i professionella el- och industrimiljöer. Serien omfattar modellerna DQX 48, DQX 72 och DQX 96 och är optimerad för standard­signaler, shuntar, seriemotstånd, spänningsdelare och mätomvandlare. Tack vare mycket låg internförbrukning lämpar sig instrumentet utmärkt för känsliga mätsystem, sensorer och styrutrustning där precision och stabilitet är avgörande.

Avancerad mätteknik för DC‑applikationer

DQX‑instrumenten använder ett högkvalitativt rörligt spolsystem med kärnmagnet, vilket ger linjär skala, snabb respons och hög upplösning även vid små signalnivåer. Den låga energiförbrukningen gör dem idealiska för anslutning till shuntar, termoelement, hastighetssensorer och mättransduktorer. Instrumenten är tillverkade enligt DIN EN 60051 och andra relevanta VDE‑ och DIN‑standarder, vilket säkerställer tillförlitlighet i krävande miljöer.

Funktioner och konstruktion

DQX erbjuder centralt placerad nollpunktsjustering, antireflexbehandlat frontglas och tydlig knivvisare för optimal avläsning. Instrumenten kan överbelastas kontinuerligt med faktor 1,2 och klarar kortvariga överströmmar upp till 50 gånger märkströmmen (amperemetrar) och upp till 2 gånger märkspänningen (voltmetrar). Detta gör dem mycket robusta i applikationer där transienter och snabba lastförändringar förekommer.

Typiska användningsområden

DQX‑serien används i ett brett spektrum av industriella och tekniska miljöer där analog mätning av likström och likspänning är nödvändig. Vanliga användningsområden inkluderar:

• Industriautomation, styrskåp och processövervakning
• Laboratorier, testutrustning och mätbänkar

Instrumenten är ett populärt val för användare som söker analog amperemeter, analog voltmeter, DC panelinstrument, moving‑coil mätinstrument eller precisionsmätare för shuntanslutning. De är särskilt uppskattade i long tail‑applikationer som analog mätning av: 0-20mA, 4-20 mA och 0-10V.

Fördelar och tekniska egenskaper

• Linjär skala och hög noggrannhet enligt DIN EN 60051
• Mycket låg internförbrukning – idealisk för shuntar och sensorer
• Robust konstruktion med kärnmagnet och knivvisare
• IP52 frontskydd och brett temperaturområde –25 °C till +55 °C
• Hög överlasttålighet för både ström- och spänningsmätning
• Panelmonterad DC‑mätare för styrskåp
• Industriklassad voltmeter med låg internförbrukning



Se fullständiga specifikationer
