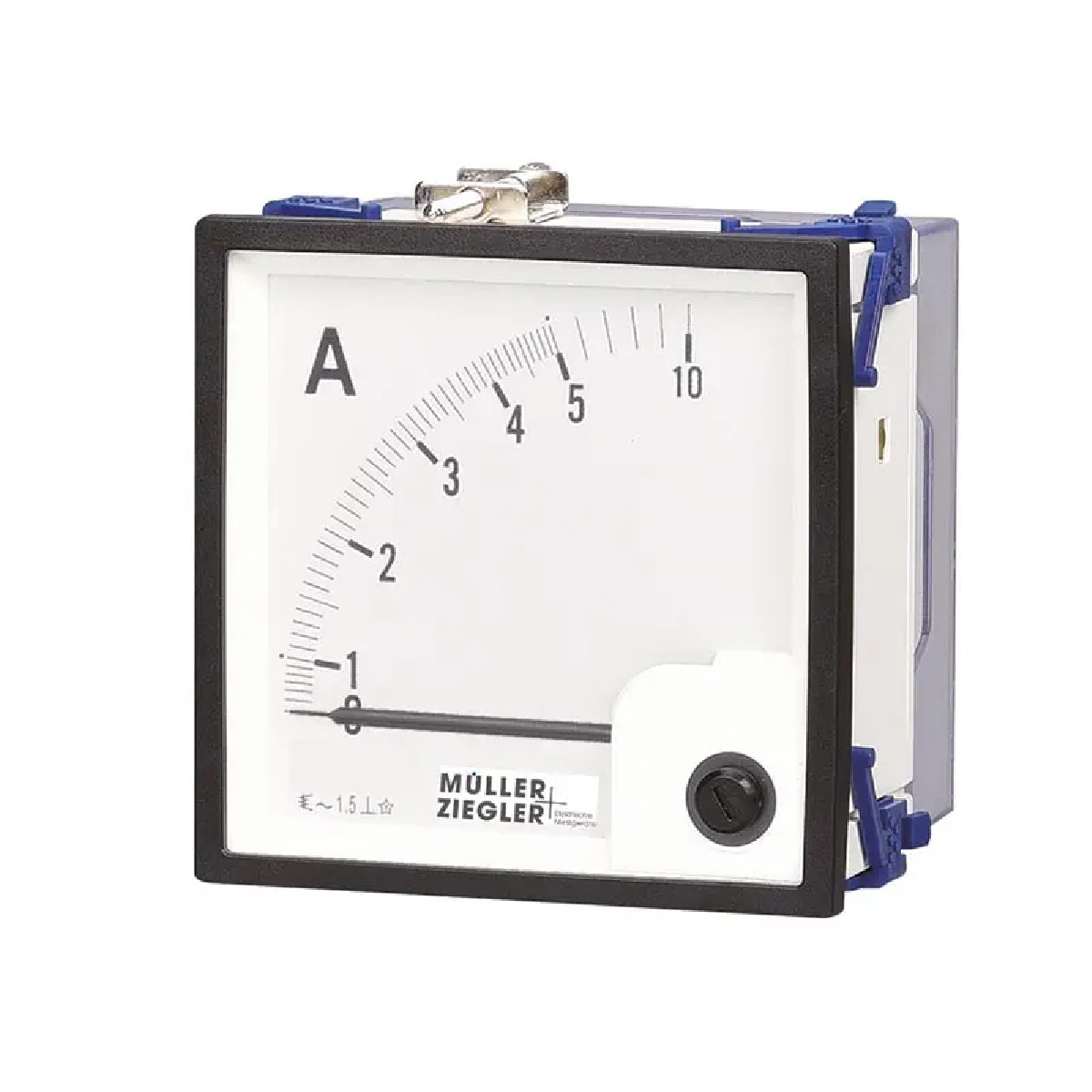

Müller + Ziegler EQX Analogt panelinstrument

Müller + Ziegler EQX är ett analogt panelinstrument av moving‑iron‑typ, utvecklat för exakt mätning av växelström och växelspänning i industriella elanläggningar. Serien omfattar modellerna EQX 48, EQX 72 och EQX 96, vilka är konstruerade för användning tillsammans med strömtransformatorer och spänningstransformatorer. Instrumenten är särskilt lämpade för tunga elinstallationer, kraftdistribution, styrskåp, generatoranläggningar och andra miljöer där robusta, driftsäkra och långlivade mätinstrument krävs.

Avancerad mätteknik för krävande installationer

EQX‑instrumenten använder moving‑iron‑teknik som möjliggör RMS‑mätning även vid icke sinusformade signaler inom 50/60 Hz. Detta gör dem idealiska för moderna elmiljöer där laster ofta skapar övertoner och varierande strömprofiler. Tack vare sin robusta mekanik med fjäderbelastade lager och hög tolerans mot vibrationer och stötar är instrumenten ett pålitligt val för kontinuerlig drift i industriella applikationer.

Funktioner och konstruktion

Instrumenten är tillverkade enligt DIN EN 60051 och andra relevanta VDE‑ och DIN‑standarder. De erbjuder noggrannhet på 1,5 % (EQX 48: 2,5 %) och kan överbelastas kontinuerligt med faktor 1,2. Amperemetrar klarar kortvariga överlaster upp till 50 gånger märkströmmen, medan voltmetrar klarar upp till 2 gånger märkspänningen. Skalan är grovgraderad enligt DIN 43 802 och utrustad med knivvisare för tydlig avläsning. Frontglaset är antireflexbehandlat för optimal synlighet i ljusstarka miljöer.

Typiska användningsområden

EQX‑serien används i en mängd professionella miljöer där tillförlitlig analog mätning är avgörande. Instrumenten är särskilt populära inom:

• Industriella kraftsystem, generatorer och transformatorstationer
• Styrskåp, elcentraler och processanläggningar

Tack vare sin höga driftsäkerhet, breda mätområden och kompatibilitet med CT/VT‑transformatorer är EQX‑instrumenten ett utmärkt val för ingenjörer, installatörer och servicepersonal som behöver ett analogt mätinstrument med lång livslängd och hög precision. De är även ett populärt alternativ för användare som söker analog amperemeter, analog voltmeter, panelinstrument AC, industrimätare eller moving‑iron mätinstrument.

Fördelar och tekniska egenskaper

• RMS‑mätning även vid icke sinusformade signaler
• Robust konstruktion med fjäderbelastade lager
• Hög överlasttålighet och lång livslängd
• Antireflexbehandlat frontglas och tydlig knivvisare
• IP52 frontskydd och IP20 vid terminaler
• Driftområde från –25 °C till +55 °C



Se fullständiga specifikationer
