Müller + Ziegler Effektomvandlare

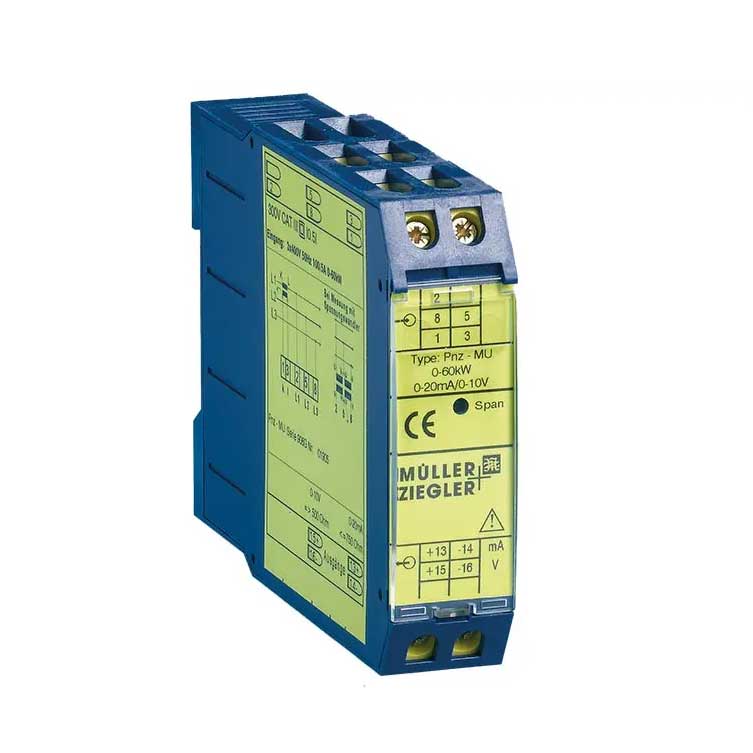

Müller + Ziegler P-serien effektomvandlare för aktiv effekt
Mätomvandlare för aktiv effekt i AC- och trefassystem med galvanisk isolering och analoga utgångar (mA/V) för noggrann övervakning och signalomvandling i industrin.
- Mäter aktiv effekt i AC- och trefassystem
- Fungerar för både sinus- och icke-sinusformade signaler
- Galvanisk isolering via optokopplare
- Dubbla analoga utgångar (mA och V), tomgångs- och kortslutningssäkra
-
Beskrivning
Mätomvandlare för aktiv effekt i AC- och trefassystem
Dessa mätomvandlare för aktiv effekt är utvecklade för att omvandla och galvaniskt isolera effekt i växelström och trefassystem till standardiserade analoga DC-signaler. De används för noggrann mätning och signalomvandling av aktiv effekt i både enfas- och trefasinstallationer, vilket gör dem till en central komponent i industriella mätsystem, energimätning och elövervakning. Produkter i serien: Pw-MU, Pnz-MU, Pz-MU, Pd-MU, Pdr-MU
Exakt effektmätning med analog signalutgång
Mätprincipen bygger på att ström och spänning överförs via interna strömtransformatorer och spänningsdelare till en analog multiplikator. De momentana värdena multipliceras och integreras till en medelvärdesbildad likspänning som motsvarar den aktiva effekten. Signalen omvandlas därefter till en analog likström eller likspänning via ett förstärkarsteg. Systemet klarar både sinusformade och icke-sinusformade signaler.
Flexibel integration i energi- och styrsystem
Mätomvandlarna har dubbla utgångar med standardiserade signalnivåer 0–20 mA och 0–10 V, samt möjlighet till 4–20 mA och 2–10 V vid användning av hjälpspänning. De är utformade för både enfas (AC) och trefassystem, inklusive 3- och 4-ledarsystem med både symmetriska och osymmetriska laster. Galvanisk isolering sker via optokopplare och säkerställer stabil och störningsfri signalöverföring.
Robust konstruktion för industriell drift

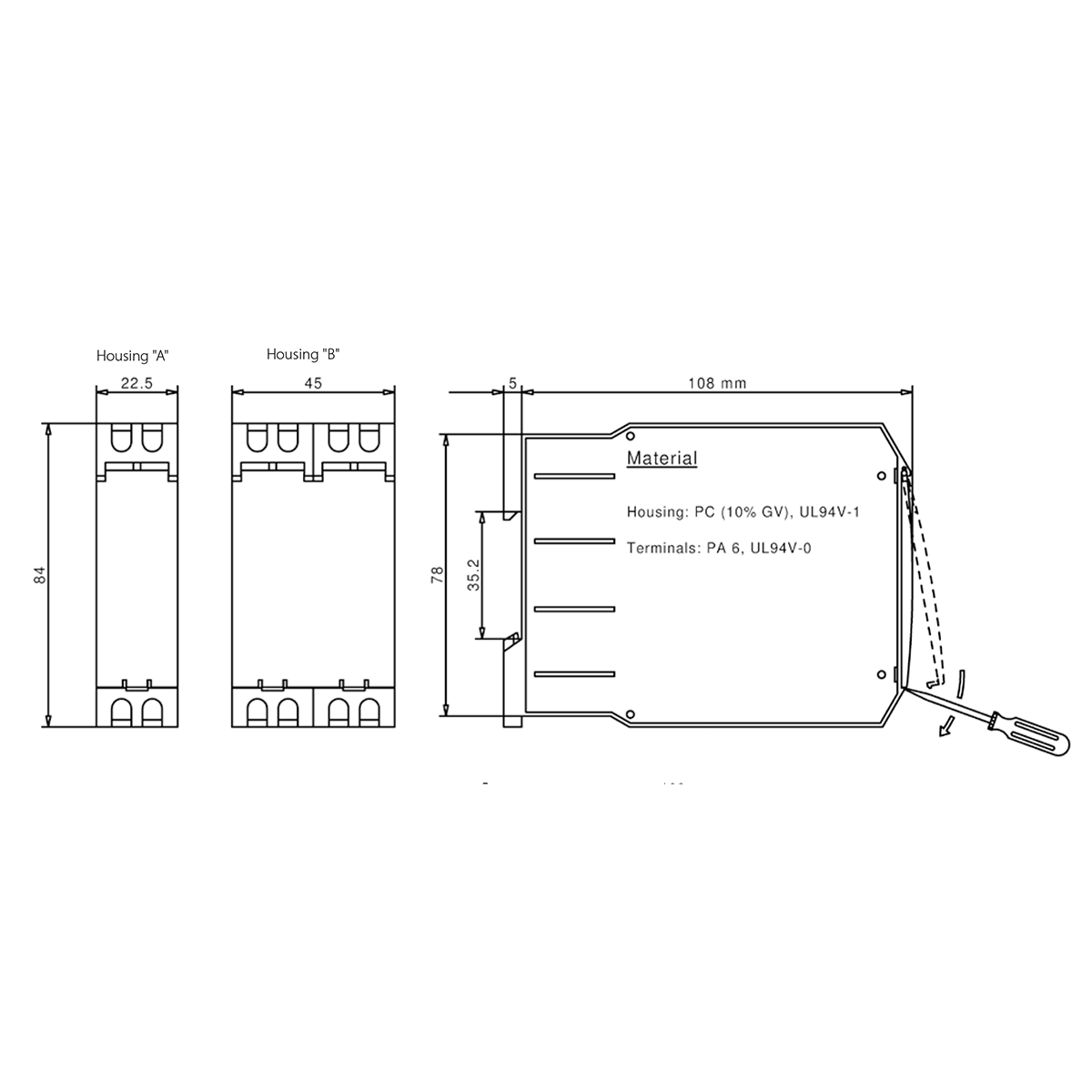

Enheterna är konstruerade för pålitlig drift i industriella miljöer med hög noggrannhet (±0,5 %) och stabil funktion vid variationer i spänning, frekvens och fasvinkel. Utgångarna är både tomgångssäkra och kortslutningssäkra. Monteringen sker på DIN-skena (35 mm) och anslutning sker via skruvterminaler upp till 4 mm². Kapslingen finns i 22,5 mm eller 45 mm bredd beroende på spänningsnivå och applikation.
Fördelar
- Mäter aktiv effekt i både AC- och trefassystem
- Hanterar sinus- och icke-sinusformade signaler
- Dubbla analoga standardutgångar (mA och V)
- Galvanisk isolering för säker signalöverföring
Typiska användningsområden
- Energimätning i industriella elsystem
- Effektövervakning i trefasinstallationer
- Signalomvandling till PLC och styrsystem
- Integrering i mät- och övervakningssystem för elnät
Specifikationer Beskrivning Mätstorhet Aktiv effekt i AC och trefas Märkspänning 100, 110, 230, 400, 500 eller 600 V Märkström 1 A eller 5 A Utgång 0–20 mA / 0–10 V, alternativt 4–20 mA / 2–10 V Noggrannhet ±0,5 % Frekvens 50 Hz, 60 Hz eller 400 Hz Montering DIN-skena 35 mm Vikt 250–370 g beroende på modell - Filer
