Müller + Ziegler Effektomvandlare

Finns i flera varianter

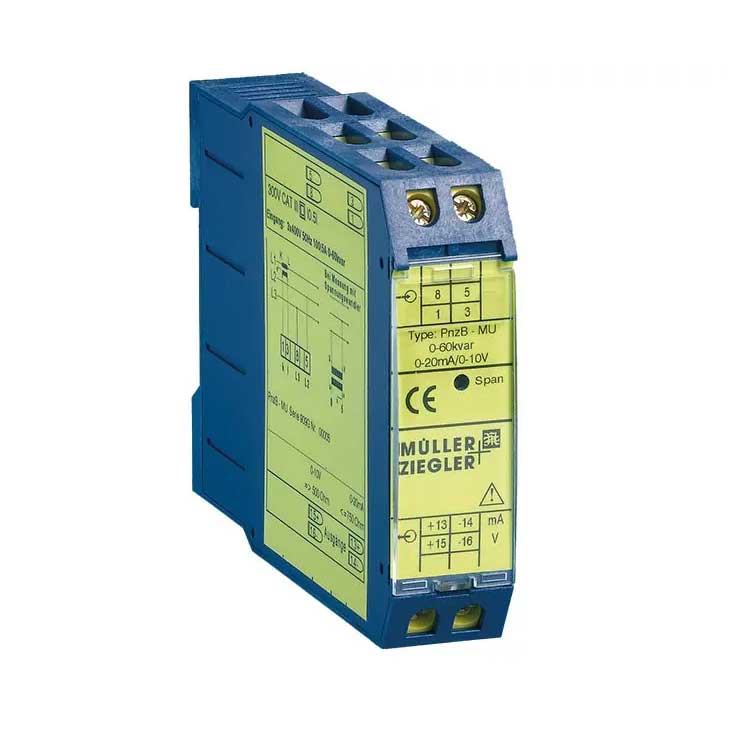

Müller + Ziegler P-serien effektomvandlare för reaktiv effekt

Mätomvandlare för reaktiv effekt i AC- och trefassystem med galvanisk isolering och dubbla utgångar 0–10 V/0–20 mA för styr- och övervakningssystem.

  • Mäter reaktiv effekt i AC- och trefassystem
  • Dubbla utgångar: 0–20 mA och 0–10 V
  • Galvanisk isolering via optokopplare
  • DIN-skenemontering (35 mm) med skruvterminal

Mätomvandlare för reaktiv effekt i AC- och trefassystem med galvanisk isolering och dubbla utgångar 0–10 V/0–20 mA för styr- och övervakningssystem.

  • Mäter reaktiv effekt i AC- och trefassystem
  • Dubbla utgångar: 0–20 mA och 0–10 V
  • Galvanisk isolering via optokopplare
  • DIN-skenemontering (35 mm) med skruvterminal
  • Beskrivning

    Mätomvandlare för reaktiv effekt i AC- och trefassystem

    PwB-MU, PnzB-MU, PzB-MU, PdB-MU och PdrB-MU är mätomvandlare för reaktiv effekt i växelström och trefas. De används för att omvandla och galvaniskt isolera reaktiv effekt till standardiserade analoga DC-signaler, vilket gör dem lämpliga som reaktiv effektomvandlare, effekttransducer eller signalomvandlare i applikationer där du vill läsa in reaktiv effekt som 0–10 V eller 0/4–20 mA i ett mät- eller styrsystem.

    Så omvandlas reaktiv effekt till analoga utsignaler

    De parametrar som ska mätas förs via interna strömtransformatorer och spänningsdelare till en analog multiplikator. Momentanvärden av ström och spänning multipliceras och bildar, i ett efterföljande integrationssteg, ett medelvärde som ger en likspänning motsvarande den reaktiva effekten. Både sinusformade och icke-sinusformade AC-parametrar med valfri vågform kan mätas. Galvanisk isolering mellan in- och utgång sker med optokopplare och ett förstärkarsteg levererar de påtryckta DC-utgångssignalerna. Utgångarna är tomgångssäkra och kortslutningssäkra och de två utgångarna får inte kopplas ihop.

    Utföranden, indata/utdata och montage

    Serien täcker flera systemtyper: PwB-MU för växelströmssystem, PzB-MU för 4-ledars trefassystem med samma last, PnzB-MU för 3-ledars trefassystem med samma last, PdB-MU för 3-ledars trefassystem med valfri last och PdrB-MU för 4-ledars trefassystem med valfri last. Ingången är avsedd för 50–150 % av skenbar effekt med märkspänning 100/110/230/400/500/600 V (±20 %, max 3,5 VA) och märkström 1 A eller 5 A (0,3 VA), där primärström specificeras. Direktanslutning upp till max 10 A kan fås på begäran. Dubbel utgång finns som 0–20 mA (500 Ω) och 0–10 V (max last 10 mA) samt alternativet ”live zero” 4–20 mA och 2–10 V (max last 10 mA) som kräver hjälpspänning. Varianter finns även med bipolär utgång (t.ex. -20–0–+20 mA och -10–0–+10 V) samt nollpunktslyft (t.ex. 0–10–20 mA och 0–5–10 V). Hjälpspänning krävs för ”live zero” eller vid märkspänningsvariationer >±20 %; hjälpspänningsalternativ är 230 V AC eller 110 V AC, 24 V DC, 6–30 V AC + DC samt 36–265 V AC + DC. Montage sker med snäppfäste på 35 mm DIN-skena enligt DIN EN 60 715 och anslutning via skruvterminaler upp till 4 mm². Kapsling är Housing A (22,5 mm) eller Housing B (45 mm) beroende på typ och spänningsnivå, och vikten varierar mellan 250 g och 370 g beroende på modell.

    Fördelar

    • Mätomvandlare för reaktiv effekt i både växelström och trefas
    • Mäter sinusformade och icke-sinusformade signaler med valfri vågform
    • Dubbla analoga standardutgångar i mA och V, med alternativ för ”live zero”
    • Galvanisk isolering via optokopplare samt tomgångs- och kortslutningssäkra utgångar

    Typiska användningsområden

    • Övervakning av reaktiv effekt i växelströms- och trefasanläggningar med analoga insignalbehov
    • Signalomvandling av reaktiv effekt till 0–10 V eller 0/4–20 mA för PLC, mät- och övervakningssystem
    • Installationer med 3-ledare eller 4-ledare trefas, både vid samma och valfri last
    • Applikationer där galvanisk isolering mellan mätkrets och utsignal krävs



    Specifikationer Beskrivning
    Mätstorhet Reaktiv effekt i växelström och trefas
    Ingång (märk) 50–150 % av skenbar effekt, märkspänning 100/110/230/400/500/600 V, märkström 1 A eller 5 A
    Utgång (dubbel) 0–20 mA (500 Ω) och 0–10 V (max 10 mA); alternativ 4–20 mA och 2–10 V (kräver hjälpspänning)
    Märkfrekvens 50 Hz, 60 Hz eller 400 Hz
    Noggrannhet och responstid ±0,5 %; responstid < 300 ms
    Provspänning < 500 V: 4 kV mellan ingång/utgång/hjälpspänning; > 500 V: 5,2 kV mellan ingång och utgång
    Montering och anslutning Snäppfäste på 35 mm DIN-skena (DIN EN 60 715), skruvterminal max 4 mm²
    Kapsling och vikt Housing A 22,5 mm eller Housing B 45 mm; 250 g (PwB/PzB/PnzB), 340 g (PdB), 370 g (PdrB)
