Knick Isolationsförstärkare

Art.nr: 0900002

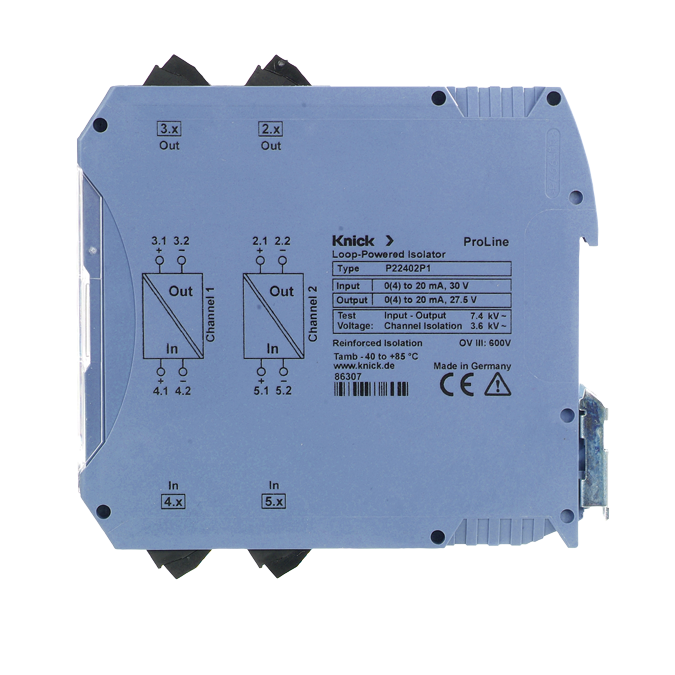

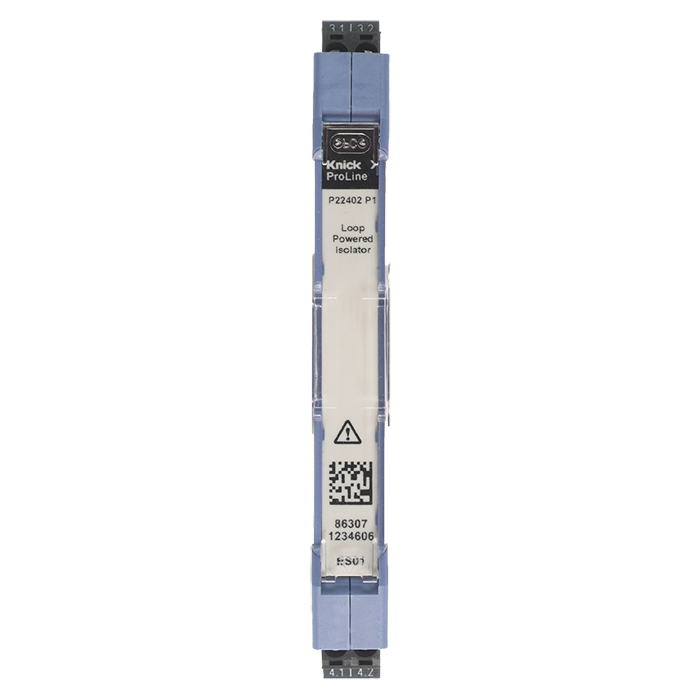

ProLine P22400-serien

SIL 3-klassad passiv signalisolator med 1 eller 2 kanaler.

  • SIL-3 klassad
  • Hög felsäkerhet
  • Hög noggrannhet 0,08%
  • Förstärkt isolering upp till 600V AC/DC
  • Hög testspänning: 5,4 kV AC
  • Loopmatad ingen hjälpspänning krävs
  • Robust design

SIL 3-klassad passiv signalisolator med 1 eller 2 kanaler.

  • SIL-3 klassad
  • Hög felsäkerhet
  • Hög noggrannhet 0,08%
  • Förstärkt isolering upp till 600V AC/DC
  • Hög testspänning: 5,4 kV AC
  • Loopmatad ingen hjälpspänning krävs
  • Robust design

  • Beskrivning

    ProLine P 22400 är en säkerhetsklassad SIL3 skiljeförstärkare / isolationsförstärkare (signalisolator). Den har en mycket exakt och linjär överföring av signaler i området 0(4) ... 20 mA.

    P 22400 är passiv, in och utgång är galvaniskt skilda, omvandlaren är anpassad för skenmontage och endast 12.5 mm bred. ProLine P22401 P1 ochProLine P22402 P1 förhindrar överföringar av störande spänningar och strömmar. P 22400-serien kräver ingen programmering eller justering av in och utsignal insignal.

    Kraven på säkerhetsrelaterade kretsar ökar men högre funktionell säkerhet kräver ofta mer, ibland på bekostnad av tillgänglighet. Med ProLine P 22400 uppnås en högre säkerhet och säker signalöverföring i ett kompakt format.

    Tillämpningar:

    • Separation från ingång till utgång 2 in till 2 ut. (2-kanals utf)
    • Separation från transmitter med matning på primärsida till PLC (non-feeding PLC)
    • Separation från transmitter med matning från PLC (feeding PLC)
    • Addtion av två signaler, splitter en signal till två

    Funktioner:

    • SIL-3 klassad
    • Mycket noggrann: max överföringsfel. 0,08% av mätområde
    • Ingen hjälpspänning / matningsspänning: eliminerar behovet av att lägga och ansluta matarledningar, väl lämpad för montering till redan anslutna signalkretsar.
    • Hög testspänning: 5,4 kV AC
    • Förstärkt isolering upp till 600V AC/DC
    • Spänningsfall: ca 2.9 V vid 20 mA
    • Standard och godkännande: IIC, UL, GL, EMC 2C, SIL 3
    • Temperaturområde i drift: -40….+85 C
    • Robust design
    • MTBF: 965 år



    ProLine P 22401 och P 22402 finns i två utförande:

    • ProLine P22401 har 1 kanal
    • ProLine P22402 har 2 kanaler
