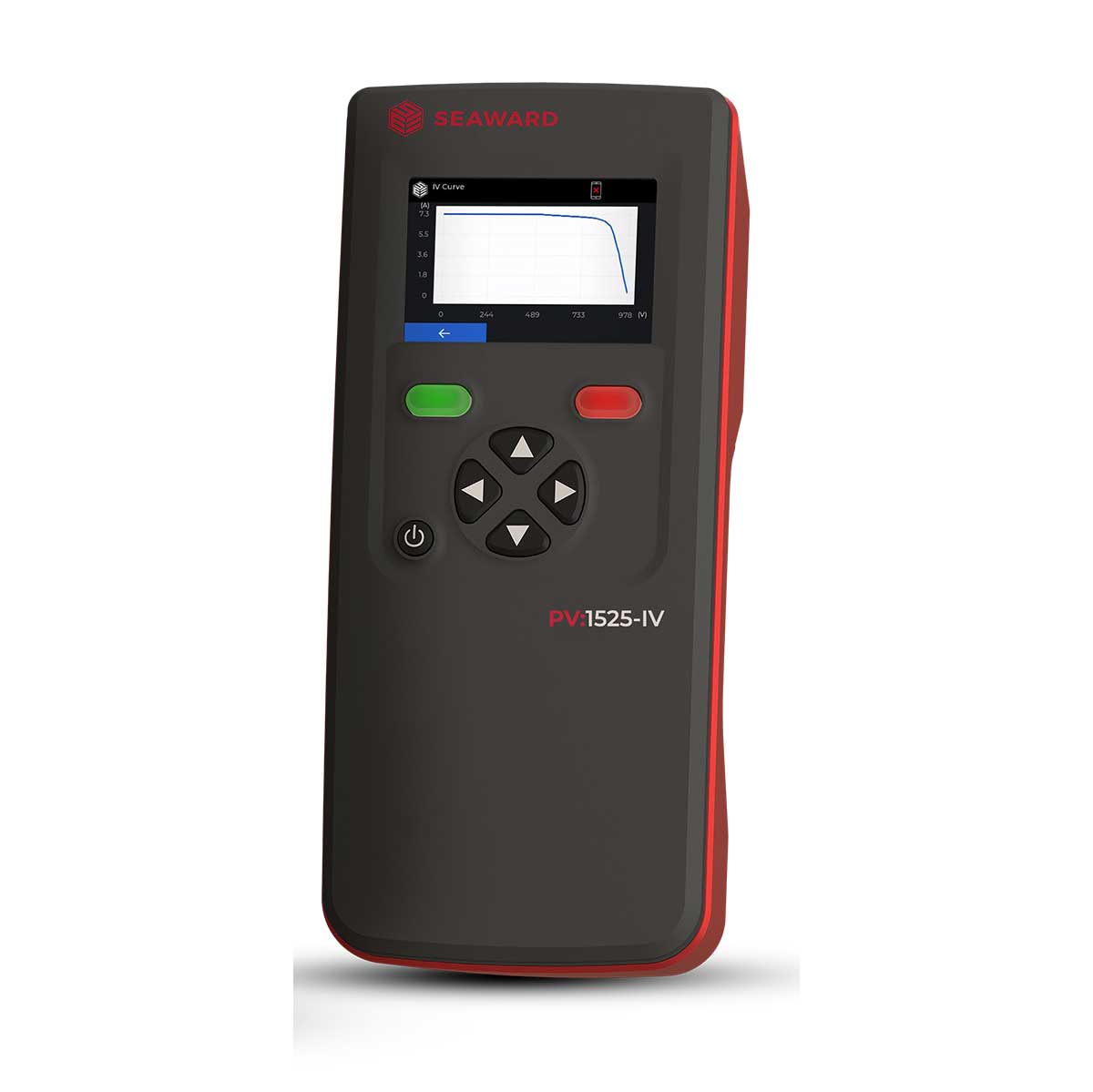

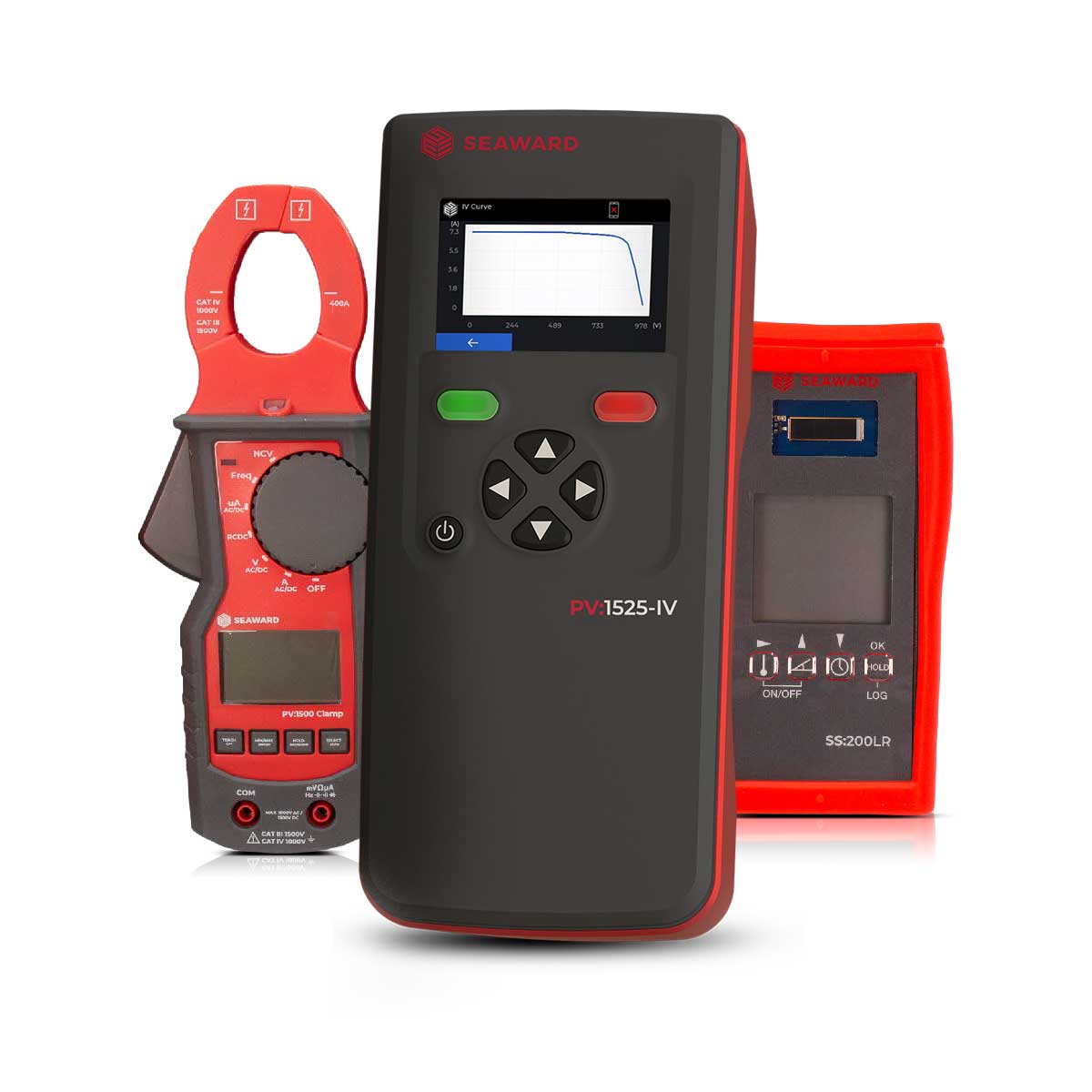

Seaward PV1525-IV PV-testare med IV-kurvetracing kit

IV-kurvetracing och PV-testning i ett instrument

PV:1525-IV är en avancerad PV-testare för elektrisk säkerhetsprovning och prestandaanalys av solcellsanläggningar upp till 1500 V DC och 25 A DC. Utöver mätning av öppenkretsspänning, kortslutningsström, isolationsresistans och kontinuitet erbjuder modellen integrerad IV-kurvetracing direkt i instrumentet. Detta gör det möjligt att analysera solpanelers prestanda och få en djupare förståelse för anläggningens skick vid installation, driftsättning och underhåll.

Grafisk IV-kurva direkt på displayen

Den stora skillnaden jämfört med standardmodellen i PV:1525-serien är möjligheten att visa en grafisk IV-kurva direkt på instrumentets skärm. IV-kurvetracingen registrerar minst 20 mätpunkter per kurva och gör det möjligt att beräkna maximal effektpunkt (MPP), inklusive spänning vid maximal effektpunkt, ström vid maximal effektpunkt samt fyllnadsfaktor (Fill Factor). Detta ger ett utökat beslutsunderlag vid felsökning och prestandautvärdering av PV-strängar.

PV-testning upp till 1500 V DC och 25 A DC

PV:1525-IV är utvecklad för både kommersiella och större solcellsinstallationer och hanterar öppenkretsspänningar upp till 1500 V DC samt kortslutningsströmmar upp till 25 A DC. Instrumentet utför kontinuitetsprovning enligt IEC 61557-4 och isolationsmätning enligt IEC 61557-2. Manuell mätning, strängtest och automatiska testsekvenser gör det möjligt att genomföra standardiserade tester på ett effektivt sätt.

Bluetooth, rapportering och digital dokumentation

Testresultat kan lagras i den interna minnesstrukturen och överföras via Bluetooth till PV:Sync Mobile för vidare dokumentation. Tillsammans med SolarCert-programvaran kan användaren skapa professionella rapporter, analysera mätresultat och jämföra IV-kurvor. Instrumentet stödjer även STC-jämförelser via PV:Sync Mobile och SolarCert när mätdata från SS:200LR Wireless Irradiance Meter används.

Fördelar

• Integrerad IV-kurvetracing med grafisk visning direkt på instrumentet
• Beräknar Vmpp, Impp och Fill Factor
• PV-testning upp till 1500 V DC och 25 A DC
• Bluetooth-anslutning till PV:Sync Mobile och SolarCert

Typiska användningsområden

• Driftsättning och verifiering av solcellsanläggningar
• Prestandaanalys av PV-strängar med IV-kurvor
• Felsökning och underhåll av kommersiella solcellsanläggningar
• Dokumentation och rapportering enligt gällande installationsstandarder

Se fullständiga specifikationer
