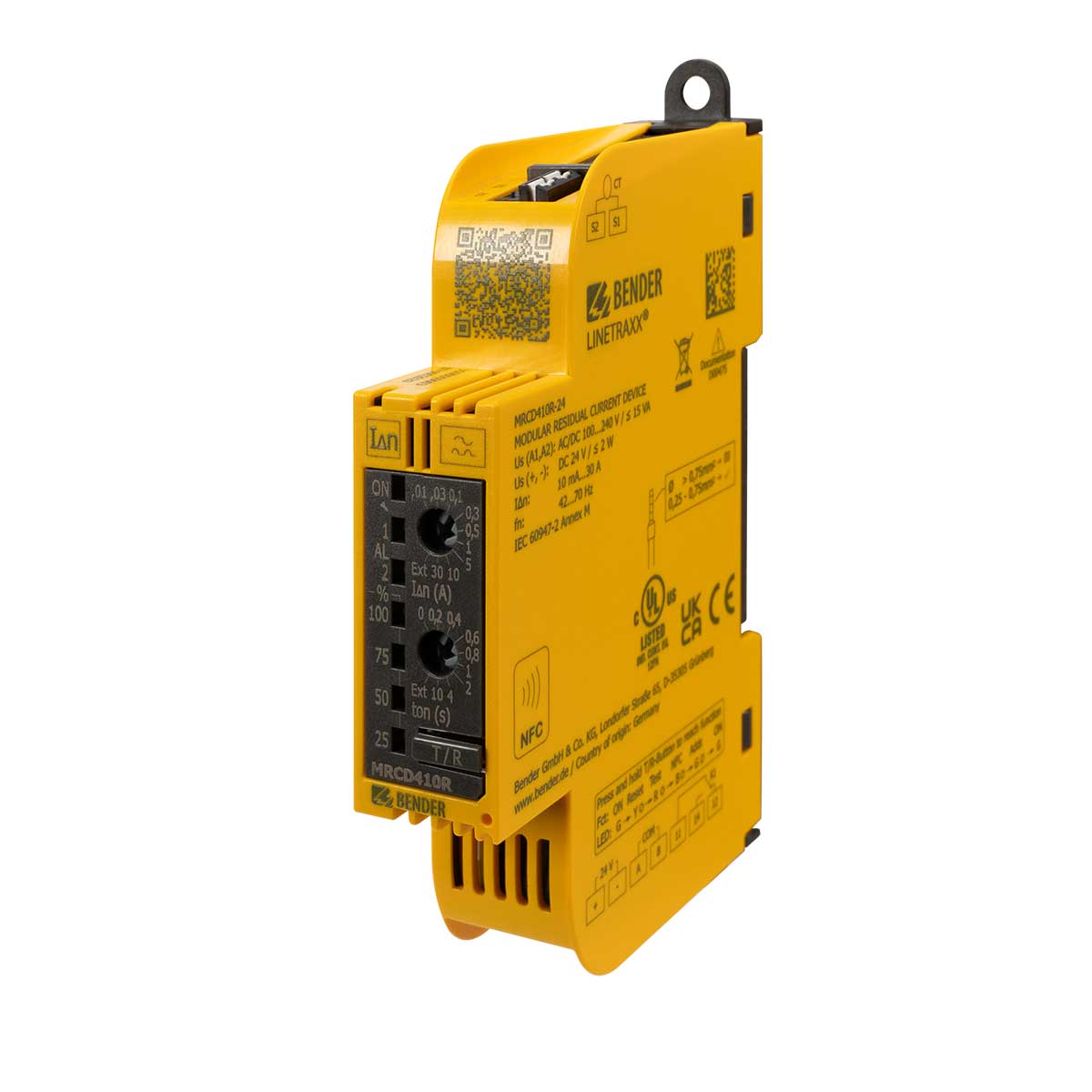

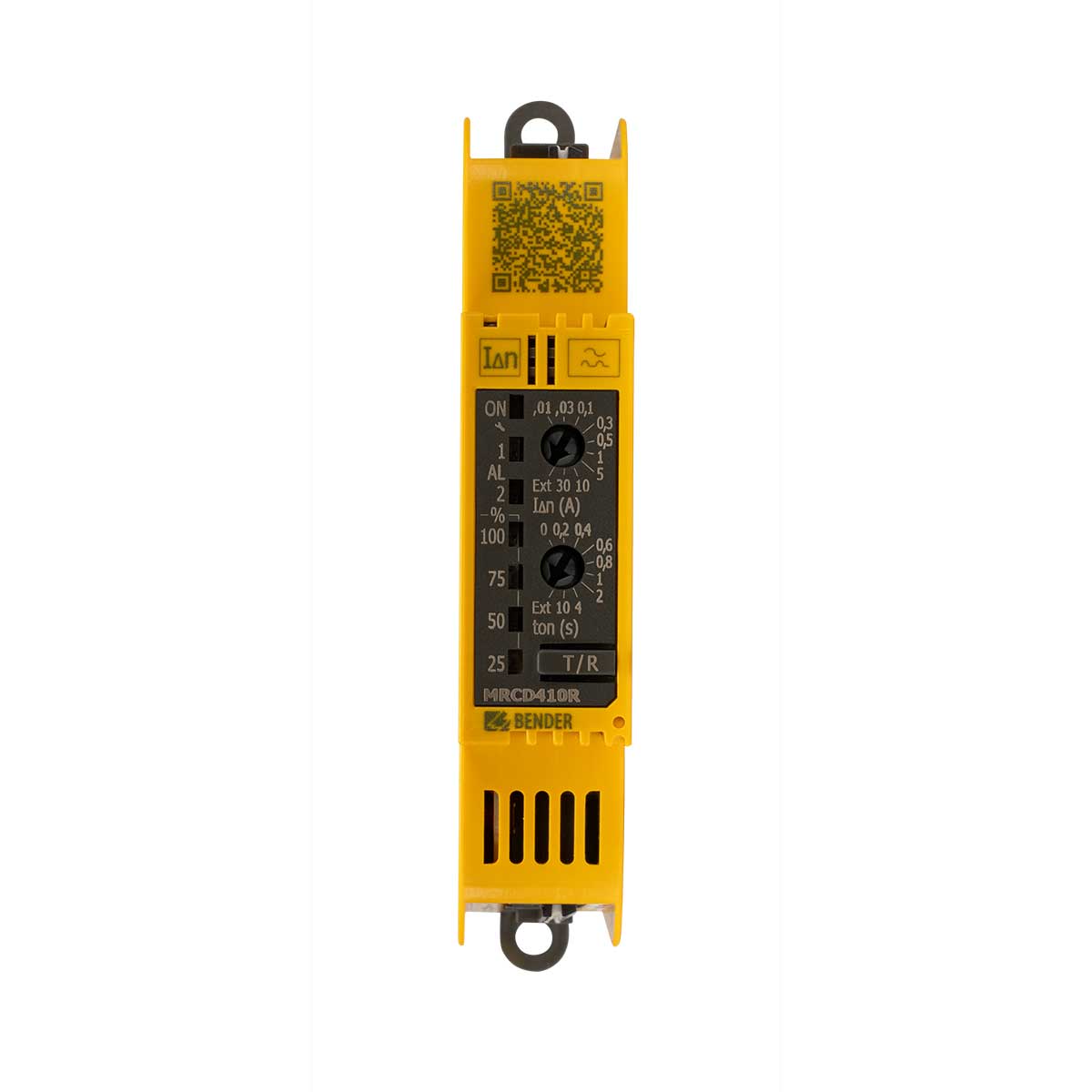

Bender LINETRAXX MRCD410R jordfelsövervakningsrelä typ A
Modulärt jordfelsövervakningsrelä typ A för AC- och pulserande DC-jordfelsströmmar i TN- och TT-system. Med Modbus RTU, NFC, förvarning och inställbart larm från 10 mA till 30 A.
- Övervakar AC- och pulserande DC-jordfelsströmmar enligt typ A
- Inställbart larmområde från 10 mA till 30 A med förvarning
- Modbus RTU och NFC för konfigurering och systemintegration
- Kontinuerlig övervakning av summaströmtransformatorns anslutning
-
Beskrivning
Modulär jordfelsövervakning för TN- och TT-system
Bender LINETRAXX MRCD410R är en enkanalig modulär jordfelsövervakningsmodul för detektering av AC- och pulserande DC-jordfelsströmmar i jordade TN- och TT-system. Enheten är känslig enligt typ A och använder RMS-mätning för övervakning av jordfelsström och restström inom frekvensområdet 42–70 Hz. Den är avsedd för installation i elskåp eller motsvarande skyddade miljöer.
MRCD410R kan användas som en kompletterande skyddsåtgärd mot indirekt beröring och termiska effekter samt för systemskydd. För att skapa en komplett modulär jordfelsbrytaranordning enligt IEC 60947-2 bilaga M kombineras enheten med en avsedd summaströmtransformator och en effektbrytare med underspänningsutlösare.
Justerbar larmnivå med förvarning och LED-stapel
Jordfelsövervakningen har ett inställbart huvudlarm från 10 mA till 30 A och en förvarning som kan konfigureras till 50–100 procent av den inställda utlösningsnivån. Mätvärdet visas med en LED-stapel i nivåerna 25, 50, 75 och 100 procent. En justerbar tillslagsfördröjning gör det möjligt att anpassa funktionen efter anläggningens förutsättningar.
Det inbyggda larmreläet har en växlande kontakt och kan konfigureras för fail-safe- eller non-fail-safe-funktion. Även felminnets beteende kan väljas. För användning enligt IEC 60947-2 bilaga M ska inställningen skyddas mot oavsiktlig ändring och det medföljande plomberbara skyddslocket ska monteras.
Modbus RTU och NFC för konfigurering och integration
RS-485-gränssnittet med Modbus RTU gör det möjligt att läsa mätvärden och konfigurera enheten. Datahastigheten kan ställas upp till 115,2 kbit/s och enhetsadressen kan väljas mellan 1 och 247. Jordfelsövervakningsmodulen har dessutom kontinuerlig kontroll av anslutningen till summaströmtransformatorn.
Via NFC och Bender Connect-appen kan parameterinställningar överföras från en kompatibel mobiltelefon. Parametrar kan överföras både när enheten är spänningssatt och när den är frånkopplad från matningsspänningen. En inställning som överförts till en spänningslös enhet aktiveras automatiskt när strömförsörjningen ansluts.
Kompakt DIN-skenemodul i två spänningsutföranden
MRCD410R monteras vertikalt på DIN-skena enligt IEC 60715 och har Push-In-terminaler för ledarareor från 0,2 till 1,5 mm². Enheten finns som MRCD410R-24 för matning med 24 V DC och som MRCD410R-2, som även kan matas med 100–240 V AC/DC. Driftstemperaturen är -25 till +55 °C och kapslingen är tillverkad i polykarbonat med brandklass UL94 V-0.
Fördelar
- Övervakar AC- och pulserande DC-jordfelsströmmar enligt typ A
- Inställbart huvudlarm 10 mA–30 A med konfigurerbar förvarning
- RS-485 med Modbus RTU samt NFC-konfigurering via Bender Connect
- Kontinuerlig övervakning av anslutningen till summaströmtransformatorn
Typiska användningsområden
- Jordfelsövervakning i jordade TN- och TT-system
- Kompletterande skydd mot indirekt beröring och termiska effekter
- Systemskydd i elskåp och motsvarande skyddade miljöer
- Modulär jordfelsbrytaranordning med summaströmtransformator och effektbrytare
Specifikationer Beskrivning Övervakning AC- och pulserande DC-jordfelsström, typ A, RMS-mätning Utlösningsnivå 10 mA–30 A, fabriksinställning 30 mA Förvarning 50–100 % av utlösningsnivån, fabriksinställning 70 % Frekvensområde 42–70 Hz Matningsspänning 24 V DC; MRCD410R-2 även 100–240 V AC/DC Kommunikation RS-485 med Modbus RTU samt NFC för Bender Connect-appen Larmutgång 1 växlande kontakt, valbar fail-safe- eller non-fail-safe-funktion Montering och kapsling Vertikalt DIN-skenemontage enligt IEC 60715, polykarbonat, IP20 vid terminaler och IP30 invändigt - Filer
