Bender Jordfelsövervakning

Art.nr: 0900070

LINETRAXX RCMS460-D/RCMS460-L

Jordfelsövervakning för TN-S system med 12 kanaler

  • Mäter AC/DC, pulserande DC  med transformator typ A eller AB
  • r.m.s. mätning, övertonsanalys valbart filter
  • 12 mätkanaler per enhet för jordfelsströmsmätning eller digital ingång
  • Upp till 90 RCMS… enheter, ger 1080 mätkanaler i ett system
  • Parallell scanning för alla kanaler
  • Justerbar larmgräns:10 mA…10 A (0…2000 Hz), 6 mA…20 A (42…2000 Hz), RCMS460-
  • Justerbar tidsfördröjning på larm

Jordfelsövervakning för TN-S system med 12 kanaler

  • Mäter AC/DC, pulserande DC  med transformator typ A eller AB
  • r.m.s. mätning, övertonsanalys valbart filter
  • 12 mätkanaler per enhet för jordfelsströmsmätning eller digital ingång
  • Upp till 90 RCMS… enheter, ger 1080 mätkanaler i ett system
  • Parallell scanning för alla kanaler
  • Justerbar larmgräns:10 mA…10 A (0…2000 Hz), 6 mA…20 A (42…2000 Hz), RCMS460-
  • Justerbar tidsfördröjning på larm

  • Beskrivning

    LINETRAXX RCMS460-D/RCMS460-L Jordfelsövervakning för TN/TT system.

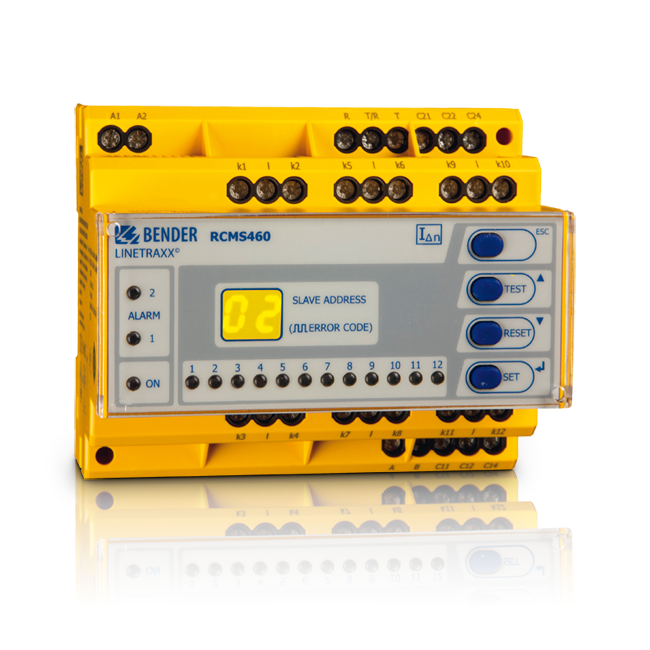

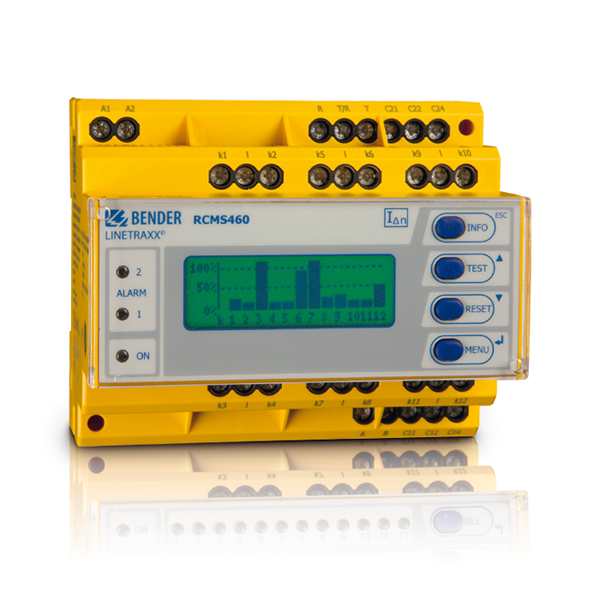

    Varje enhet har 12 kanaler och kan byggas ut till ett system med max 1080 kanaler. Version "-D" är en master med komplett funktionalitet. RCMS46-L är slavenhet och har lysdioder för larm och sifferdisplay för adress på BMS-bus. RCMS460-D har LCD display som visar samtliga mätparmetrar. TRMS mätning, störs ej av hög övertonshalt 180 ms skanningstid för samtliga kanaler.

    Frekvensområde AC/DC 42...2000 Hz alternativt 0...2000 Hz, beroende på strömtransformatortyp Varje kanal kan användas för strömmätning (med strömtransformator) eller som digital ingång. En datalogger per kanal med de senaste 300 händelserna. Övertonsanalys med DC komponent, THD och individuella övertoner. Inställbart filter för olika typer av strömmar, 50/60 Hz

    Med COM465IP kommunicerar RCMS mot överliggande drift och övervakningssystem via Modbus TCP/IP. Konfigurering och inställningar görs via Master RCMS460-D eller COM465.RCMS460-D kan även visa larm från samtliga inkopplade slavenheter på BMS-slingan. Varje enhet (D och L) har två växlande relä för förlarm och huvudlarm.
