Bender NGRM500 Övervakningsenhet för nollpunktsmotstånd NGR, HRG

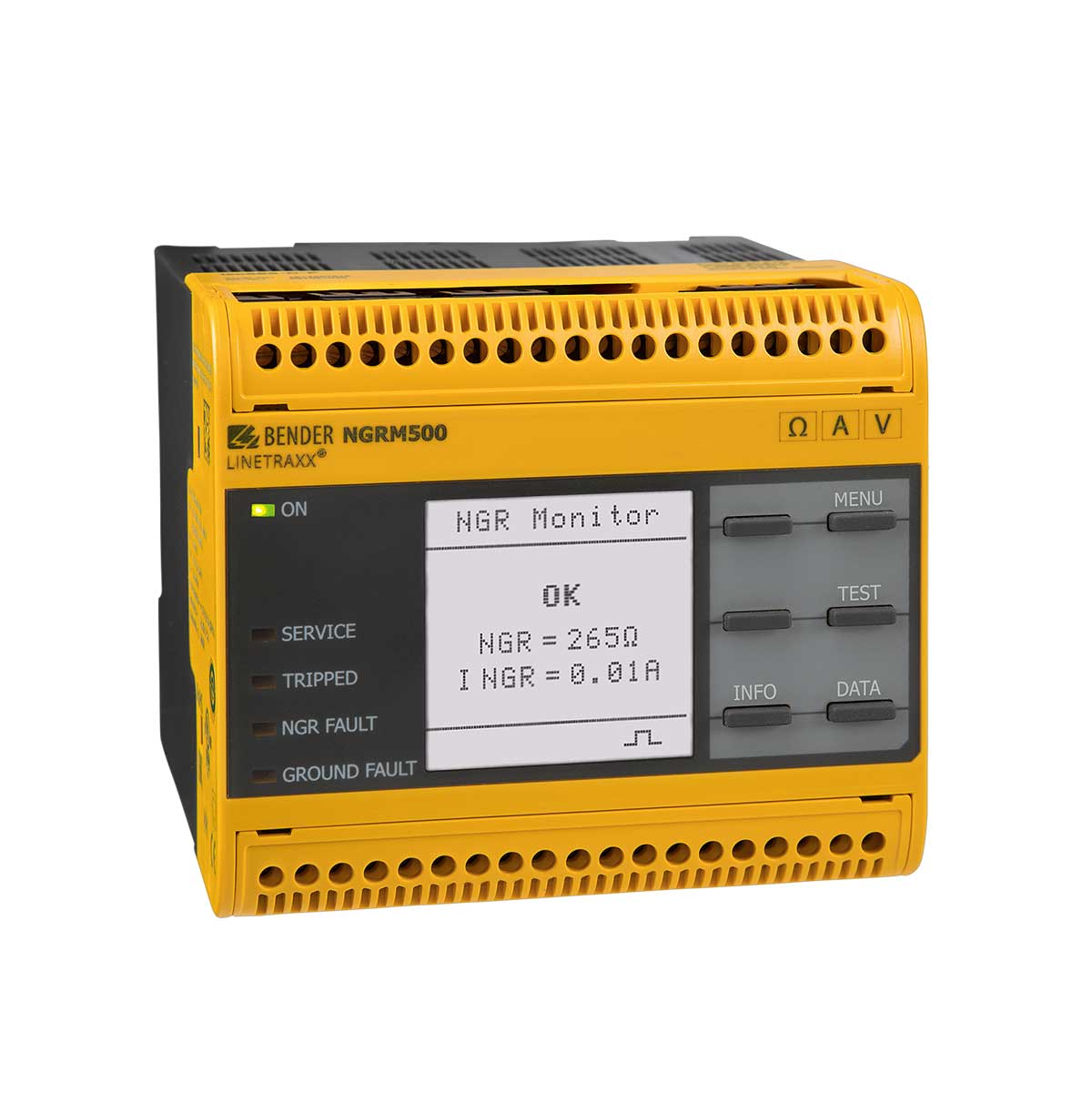

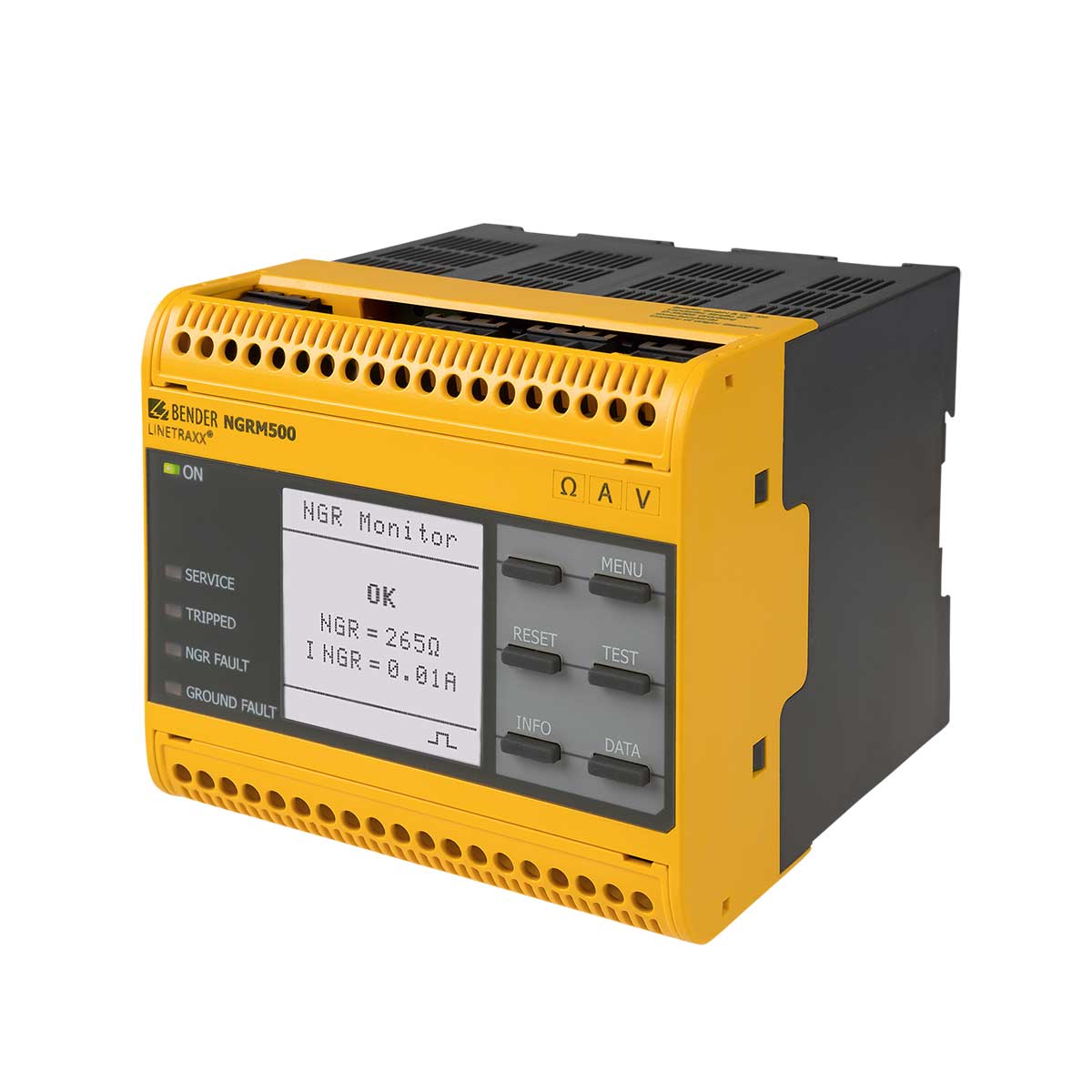

Bender LINETRAXX® NGRM500 övervakning av nollpunktsmotstånd i högresistansjordade nät

Bender LINETRAXX® NGRM500 är ett övervakningsinstrument för nollpunktsmotstånd (NGR) i högresistansjordade nät, HRG. Enheten övervakar kontinuerligt motståndets funktion, strömmen genom nollpunktsmotståndet samt spänningen mellan transformatorns stjärnpunkt och jord.

Systemet används för att upptäcka både fel på nollpunktsmotståndet och jordfel i det övervakade nätet. NGRM500 kan detektera AC- och DC-jordfel och har separata reläutgångar för jordfel, NGR-fel och frånkoppling av anläggningen.

Kontinuerlig övervakning av nollpunktsmotståndet även i spänningslöst nät

NGRM500 övervakar nollpunktsmotståndet med både aktiv och passiv mätmetod. Vid aktiv mätning genererar enheten en testpuls och kan därmed mäta NGR-resistansen även när anläggningen är spänningslös. På så sätt kan både avbrott och kortslutning i nollpunktsmotståndet detekteras även när nätet inte är i drift.

Vid automatisk mätning växlar instrumentet mellan aktiv och passiv mätmetod beroende på uppmätt ström och spänning. Det nominella inställningsområdet för NGR-resistansen i HRG-system är 15 Ω till 5 kΩ.

Jordfelsövervakning i HRG-system

I ett högresistansjordat nät begränsar nollpunktsmotståndet jordfelsströmmen. NGRM500 övervakar både strömmen genom NGR och spänningen över motståndet. När de inställda gränsvärdena överskrids signaleras jordfelet via jordfelsrelä och indikering på instrumentet.

Efter en konfigurerbar tidsfördröjning kan trippreläet aktiveras. När jordfelet har åtgärdats kan anläggningen, beroende på konfiguration, återstartas automatiskt eller manuellt. Pulserstyrning finns för manuell lokalisering av jordfel.

Ethernet, webbserver och Modbus RTU

NGRM500 har Ethernetkommunikation och en integrerad webbserver för åtkomst till instrumentet. RS-485 med Modbus RTU finns för kommunikation och integration med överordnade system.

Instrumentet har även historikminne, FFT-analys av neutralström och neutralspänning samt ett analogt gränssnitt för överföring av mätvärden. Den analoga utgången kan bland annat konfigureras för 0–20 mA, 4–20 mA, 0–10 V eller 2–10 V.

Övervakning för anläggningar upp till 25 kV

Med lämplig kopplingsenhet ur Benders CD-serie kan NGRM500 användas i anläggningar med systemspänningar från 400 V upp till 25 kV. Strömmen genom nollpunktsmotståndet mäts med mätströmtransformator med 5 A eller 50 mA sekundärström.

Instrumentet har ett brett matningsområde på 48–240 V AC/DC och är konstruerat för kontinuerlig drift. Drifttemperaturen är −40 till +60 °C.

Fördelar

• Övervakar nollpunktsmotstånd (NGR) i högresistansjordade HRG-system
• Kontinuerlig NGR-övervakning även när anläggningen är spänningslös
• Detekterar AC- och DC-jordfel samt fel på nollpunktsmotståndet
• Övervakar NGR-resistans, neutralström och neutralspänning
• Ethernet, webbserver och RS-485 med Modbus RTU
• Reläutgångar för jordfel, NGR-fel och frånkoppling
• Pulserstyrning för manuell lokalisering av jordfel

Typiska användningsområden

• Övervakning av nollpunktsmotstånd i högresistansjordade nät, HRG
• Detektering av jordfel i resistansjordade system
• Övervakning av NGR-resistans vid både spänningssatt och spänningslös anläggning
• Övervakning av neutralström och neutralspänning
• Anläggningar där produktionsstopp kan medföra höga kostnader
• Fordonstillverkning och kemisk industri
• Manuell lokalisering av jordfel med pulserfunktion
