Bender NGRM750 NGR-övervakningsenhet för LRG med fasfelsindikering

Bender LINETRAXX® NGRM750 NGR-övervakning med fasfelsindikering och löstagbar display för LRG-nät

Bender LINETRAXX® NGRM750 är en övervakningsenhet för nollpunktsmotstånd (NGR) i låg-resistansjordade LRG-nät med utökad fasövervakning. Förutom NGR-resistans, neutralström och neutralspänning övervakar enheten fas-fas- och fas-jord-spänningar och kan indikera vilken fas som berörs av ett jordfel.

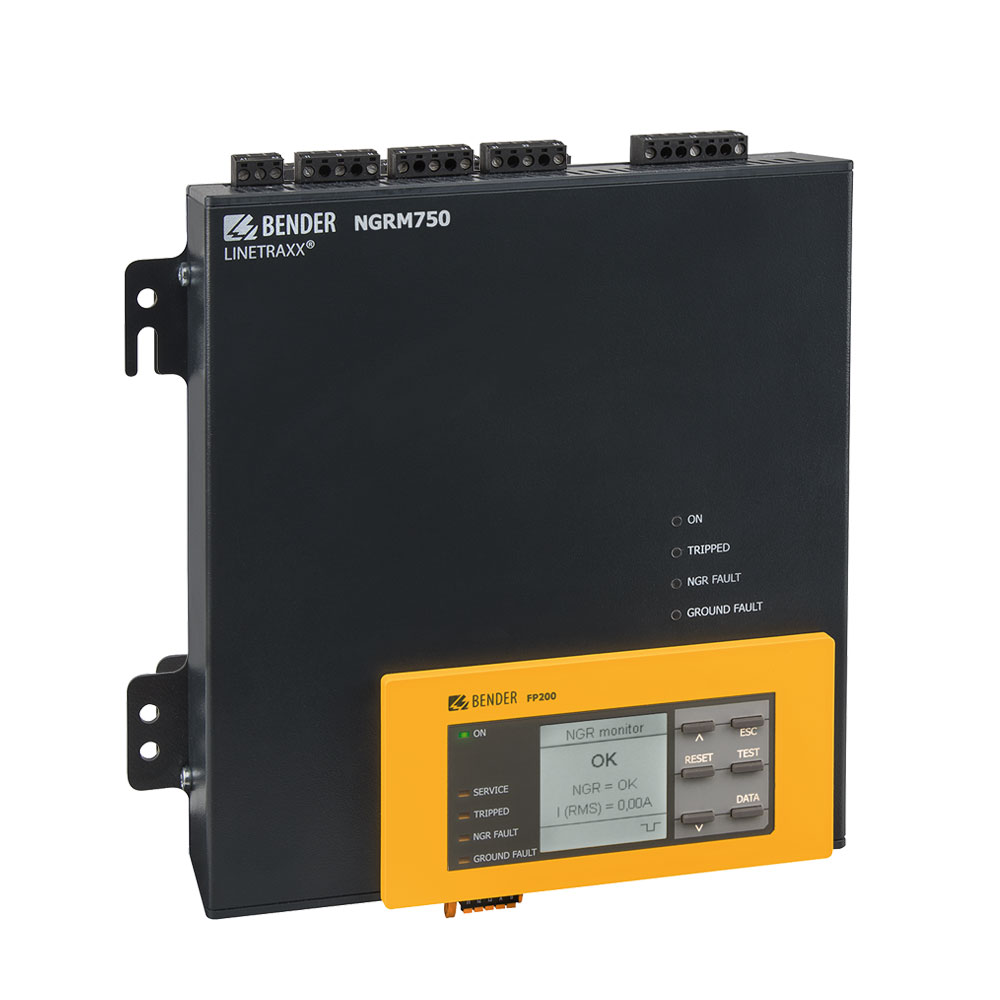

NGRM750 har dessutom en löstagbar FP200-NGRM-display som kan monteras i apparatskåpsdörren. Fasövervakningen kan anslutas direkt vid systemspänningar upp till 690 V och via spänningstransformator vid högre spänningar.

Fasövervakning visar vilken fas som har jordfel

NGRM750 övervakar fas-fas- och fas-jord-spänningar och kan användas för att indikera vilken fas som berörs av jordfelet. Direkt anslutning till de övervakade fasledarna är möjlig vid systemspänningar upp till 690 V.

Vid högre systemspänningar används spänningstransformatorer. Omsättningen för spänningstransformatorn kan ställas in i NGRM750.

Kontinuerlig övervakning av nollpunktsmotstånd även utan nätspänning

NGR-resistansen övervakas med både aktiv och passiv mätmetod. Vid aktiv mätning genererar instrumentet en testpuls och kan kontrollera nollpunktsmotståndet även när anläggningen är spänningslös. Ett kortslutet eller frånkopplat NGR kan därmed detekteras i både spänningssatta och spänningslösa anläggningar.

Vid automatisk mätning växlar enheten mellan aktiv och passiv metod beroende på uppmätt neutralström och neutralspänning. Det nominella inställningsområdet för NGR-resistansen i NGRM750 är 0,1 till 200 Ω.

Jordfelsövervakning i låg-resistansjordade LRG-nät

NGRM750 övervakar strömmen genom nollpunktsmotståndet och spänningen mellan transformatorns eller generatorns nollpunkt och jord. Ett jordfel signaleras när neutralströmmen eller neutralspänningen överskrider inställda gränsvärden.

Separata reläutgångar finns för jordfel, NGR-fel och frånkoppling. Efter en konfigurerbar tidsfördröjning kan trippreläet aktiveras. Instrumentet kan detektera både AC- och DC-jordfel och utlösningen kan baseras på RMS-värde, grundton eller övertoner.

LRG-övervakning upp till 25 kV och 2 000 A

NGRM750 är avsedd för låg-resistansjordade system med nominell NGR-ström från 10 till 2 000 A. Neutralströmmen mäts med lämplig mätströmtransformator med 5 A eller 50 mA sekundärström.

Med lämplig kopplingsenhet ur Benders CD-serie kan NGRM750 användas i anläggningar med systemspänningar från 400 V upp till 25 kV.

Löstagbar display för montage i apparatskåpsdörr

FP200-NGRM-displayen kan tas loss från enheten och monteras i apparatskåpsdörren. Displayen visar mätvärden och statusinformation samt indikering för jordfel, NGR-fel, frånkoppling och driftstatus.

NGRM750 har Ethernetkommunikation, integrerad webbserver och RS-485 med Modbus RTU. Enheten har även historikminne, FFT-analys av neutralström och neutralspänning samt analog utgång för valbara mätvärden.

Flexibel matning och jordfelslokalisering

NGRM750 har ett integrerat matningsdon med brett spänningsområde. Vid installationshöjder upp till 2 000 meter är matningsspänningen 24–240 V AC/DC. Enheten kan användas på installationshöjder upp till 5 000 meter med de matningsvillkor som anges för högre installationshöjd.

Pulserstyrning kan användas för manuell lokalisering av jordfel. NGRM750 kan även kombineras med RCMS för automatisk frånkoppling av utgående matningar.

Fördelar

• Fasfelsindikering visar vilken fas som berörs av jordfelet
• Löstagbar FP200-NGRM-display för montage i apparatskåpsdörr
• Övervakar NGR-resistans, neutralström, neutralspänning och fasspänningar
• Kontinuerlig NGR-övervakning även när anläggningen är spänningslös
• För låg-resistansjordade LRG-system upp till 2 000 A
• Detekterar AC- och DC-jordfel
• Ethernet, webbserver och RS-485 med Modbus RTU

Typiska användningsområden

• Övervakning av nollpunktsmotstånd i låg-resistansjordade LRG-nät
• Övervakning av låg-resistansjordade transformatorer och generatorer
• Jordfelsövervakning där indikering av felaktig fas behövs
• Övervakning av fas-fas- och fas-jord-spänningar
• LRG-system med systemspänningar från 400 V upp till 25 kV
• Övervakning av neutralström upp till 2 000 A nominell NGR-ström
• Manuell lokalisering av jordfel med pulserfunktion



Se fullständiga specifikationer
