Bender NGRM700 NGR-övervakningsenhet för HRG med fasfelsindikering

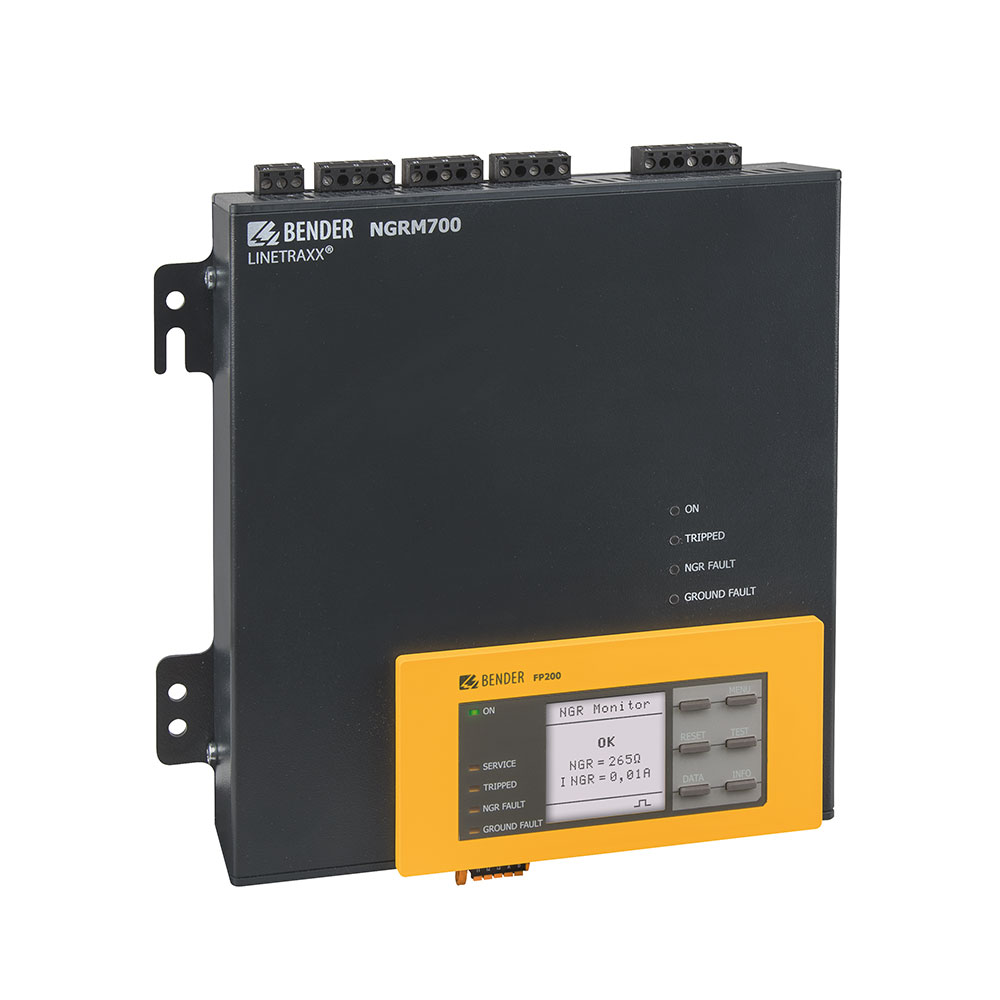

Bender LINETRAXX® NGRM700 NGR-övervakning med fasfelsindikering och löstagbar display för HRG-nät

Bender LINETRAXX® NGRM700 är en övervakningsenhet för nollpunktsmotstånd (NGR) i högresistansjordade HRG-nät med utökad fasövervakning. Förutom NGR-resistans, neutralström och neutralspänning övervakar enheten fas-fas- och fas-jord-spänningar och kan indikera vilken fas som berörs av ett jordfel.

NGRM700 har även en löstagbar FP200-NGRM-display som kan monteras i apparatskåpsdörren. Fasövervakningen kan anslutas direkt vid systemspänningar upp till 690 V och via spänningstransformator vid högre spänningar.

Fasövervakning visar vilken fas som har jordfel

NGRM700 övervakar fas-fas- och fas-jord-spänningar och kan användas för att indikera vilken fas som berörs av ett jordfel. Direkt anslutning till de övervakade fasledarna är möjlig vid systemspänningar upp till 690 V.

Vid högre systemspänningar används spänningstransformatorer. Omsättningen för spänningstransformatorn kan ställas in i NGRM700.

Kontinuerlig övervakning av nollpunktsmotstånd även utan nätspänning

NGR-resistansen övervakas med både aktiv och passiv mätmetod. Vid aktiv mätning genererar instrumentet en testpuls och kan därmed kontrollera nollpunktsmotståndet även när anläggningen är spänningslös. Ett kortslutet eller frånkopplat NGR kan därför detekteras även när nätet inte är i drift.

Vid automatisk mätning växlar enheten mellan aktiv och passiv metod beroende på uppmätt neutralström och neutralspänning. Det nominella inställningsområdet för NGR-resistansen i NGRM700 är 15 Ω till 5 kΩ.

Jordfelsövervakning i högresistansjordade HRG-nät

NGRM700 övervakar strömmen genom nollpunktsmotståndet och spänningen mellan transformatorns stjärnpunkt och jord. Ett jordfel signaleras när neutralströmmen eller neutralspänningen överskrider inställda gränsvärden.

Separata reläutgångar finns för jordfel, NGR-fel och frånkoppling. Efter en konfigurerbar tidsfördröjning kan trippreläet aktiveras. Instrumentet kan detektera både AC- och DC-jordfel och utlösningen kan baseras på RMS-värde, grundton eller övertoner.

HRG-övervakning för system upp till 25 kV

NGRM700 är avsedd för högresistansjordade system med nominell NGR-ström från 0 till 100 A. Neutralströmmen mäts med en lämplig mätströmtransformator med 5 A eller 50 mA sekundärström.

Med lämplig kopplingsenhet ur Benders CD-serie kan NGRM700 användas i anläggningar med systemspänningar från 400 V upp till 25 kV.

Löstagbar display för montage i apparatskåpsdörr

FP200-NGRM-displayen kan tas loss från enheten och monteras i apparatskåpsdörren. Displayen visar mätvärden och statusinformation samt indikering för jordfel, NGR-fel, frånkoppling och driftstatus.

NGRM700 har Ethernetkommunikation, integrerad webbserver och RS-485 med Modbus RTU. Enheten har även historikminne, FFT-analys av neutralström och neutralspänning samt analog utgång för valbara mätvärden.

Flexibel matning och installation

NGRM700 har ett integrerat matningsdon med brett spänningsområde. Vid installationshöjder upp till 2 000 meter är matningsspänningen 24–240 V AC/DC. Enheten kan användas på installationshöjder upp till 5 000 meter med de matningsvillkor som anges för högre installationshöjd.

Pulserstyrning kan användas för manuell lokalisering av jordfel. Enheten kan även kombineras med RCMS för automatisk frånkoppling av utgående matningar.

Fördelar

• Fasfelsindikering visar vilken fas som berörs av jordfelet
• Löstagbar FP200-NGRM-display för montage i apparatskåpsdörr
• Övervakar NGR-resistans, neutralström, neutralspänning och fasspänningar
• Kontinuerlig NGR-övervakning även när anläggningen är spänningslös
• Detekterar AC- och DC-jordfel
• Ethernet, webbserver och RS-485 med Modbus RTU
• Kan användas på installationshöjder upp till 5 000 m enligt angivna matningsvillkor

Typiska användningsområden

• Övervakning av nollpunktsmotstånd i högresistansjordade HRG-nät
• Jordfelsövervakning där indikering av felaktig fas behövs
• Övervakning av fas-fas- och fas-jord-spänningar
• HRG-system med systemspänningar från 400 V upp till 25 kV
• Anläggningar där produktionsstopp kan medföra höga kostnader
• Fordonstillverkning och kemisk industri
• Manuell lokalisering av jordfel med pulserfunktion
