Bender Jordfelsövervakning

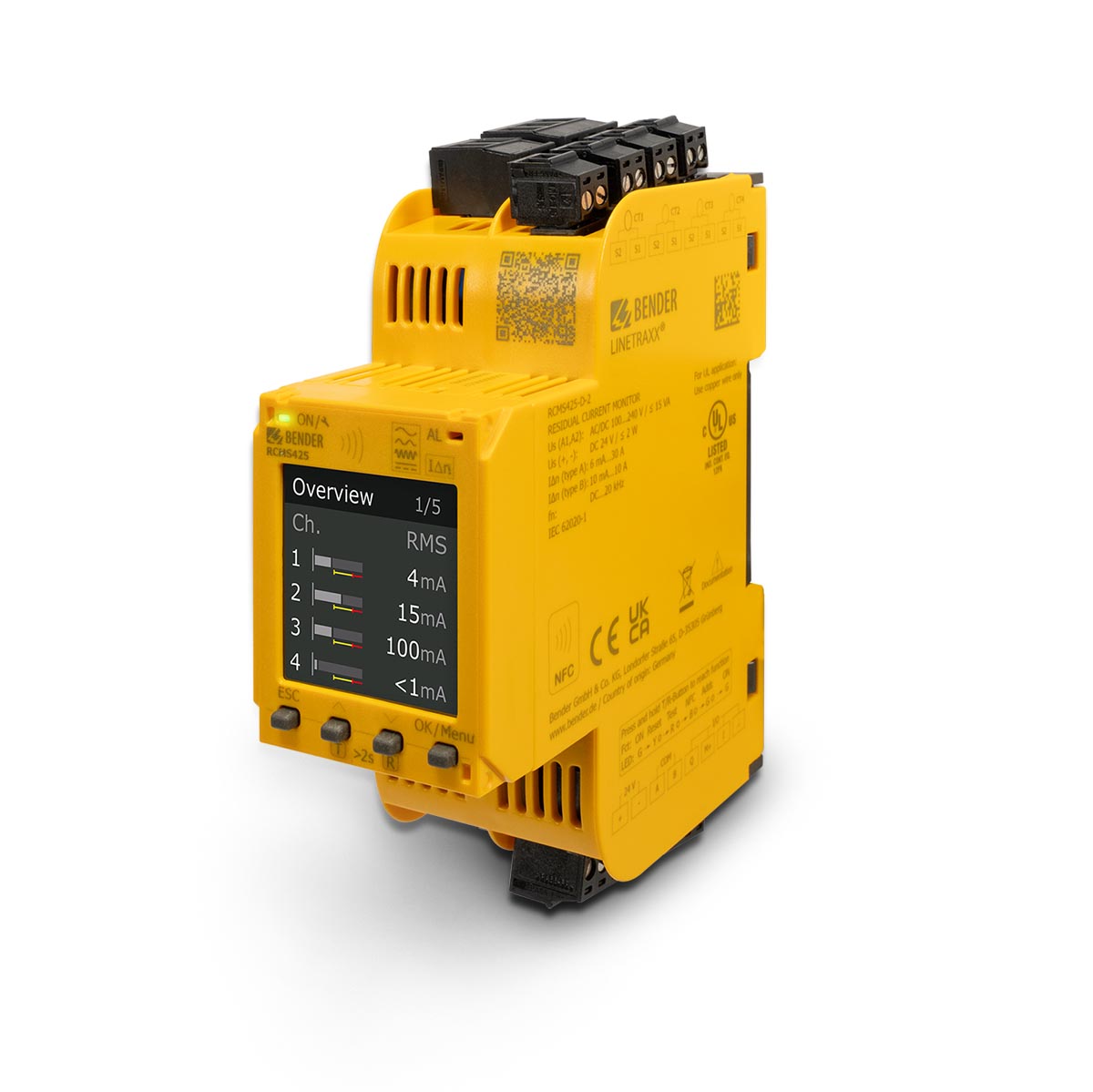

Bender RCMS425-D-2 Jordfelsövervakning, Opt A. Trafo typ A
Avancerad jordfelsövervakning med 4 kanaler, Modbus RTU, NFC och övertonsanalys för säkra elsystem. Med TFT-display.
- Övervakar fyra kanaler samtidigt
- Mäter AC, pulserande DC och DC upp till 20 kHz
- Enkel integration via Modbus RTU och NFC
- Kompakt design, endast 36 mm bred
-
Beskrivning
Standardmodellen av Bender LINETRAXX RCMS425-D-2 Jordfelsövervakning, med TFT-display och övertonsanalys, är en modern övervakningsenhet för att övervaka jordfelsströmmar i direktjordade elsystem enligt DIN EN 62020-1.
Med fyra kanaler i ett kompakt format erbjuder den tillförlitlig jordfelsövervakning och läckströmsövervakning av AC, pulserande DC och DC-strömmar i frekvensområdet DC, 15 Hz till 20 kHz.
RCMS425 har 2st reläkontakter ut för larm samt kommunikation via Modbus RTU, Enheten ställs enkelt in via displayen(RCMS425-D) samt via NFC-kommunikationen med Bender Connect APP.Flexibel och exakt mätning
RCMS425 mäter jordfelsströmmar från 2 mA upp till 70 A och kan särskilja och presentera RMS-värden, enskilda AC-komponenter och DC-komponenter.
För typ A/F kan larmgränsen ställas in mellan 6 mA och 30 A, medan typ B/B+ kan den justeras mellan 10 mA och 10 A. Separata inställningar för förvarning och huvudlarm per kanal gör det möjligt att anpassa övervakningen efter varje separat last eller system som övervakas.
Valbara mätlägen: överström (standard), underström eller fönsterläge (värden utanför intervallet).
Frekvensområdet går att ställa in om man önskar att mäta inom ett visst frekvensintervall eller blockera högre frekvenser.
Med hjälp av avancerade analysfunktioner kan även övertoner upp till den 400:e övertonen detekteras.Två versioner för olika behov
Bender LINETRAXX RCMS425 Jordfelsövervakning finns i två huvudversioner:

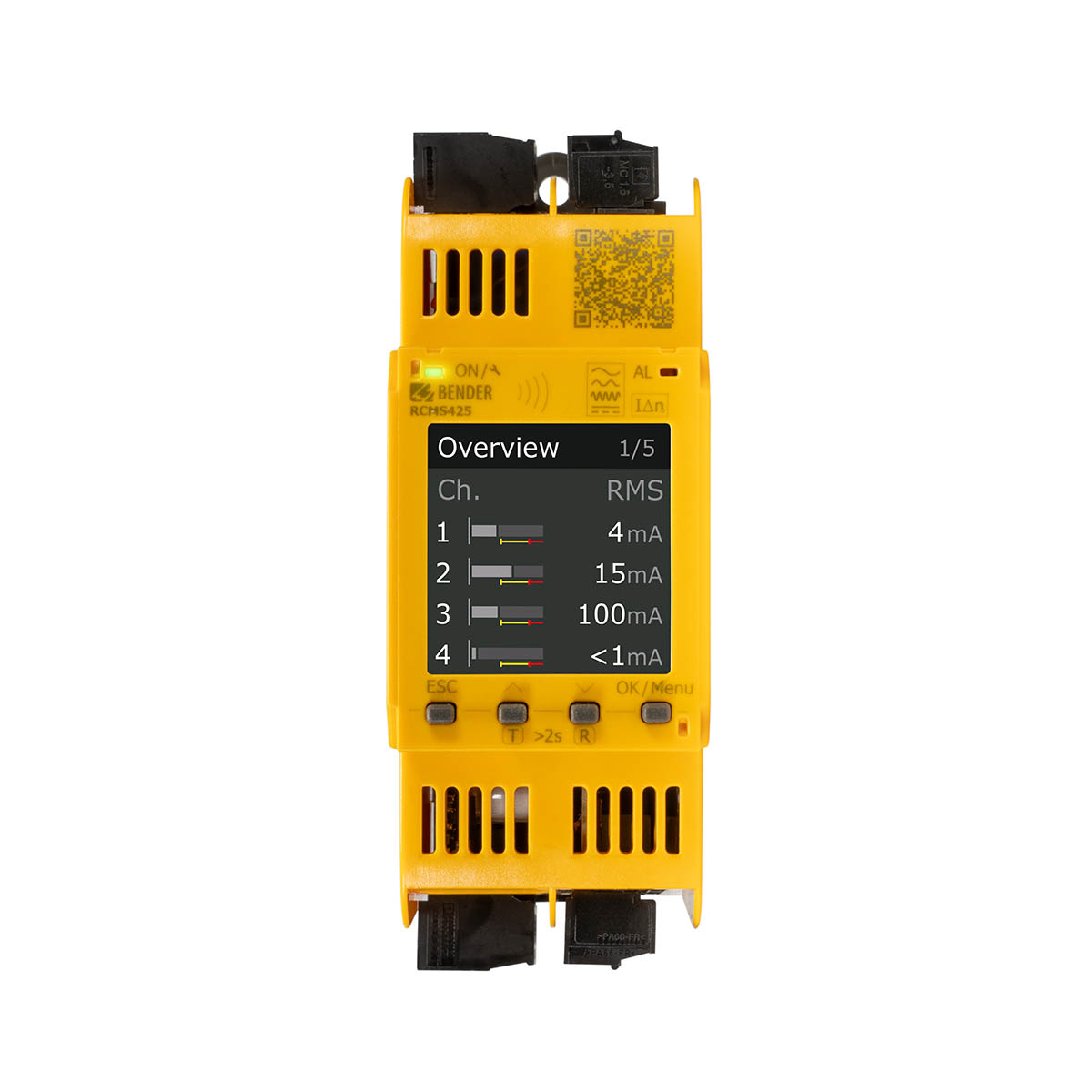

- RCMS425-D jordfelsövervakning med färg-TFT-display som ger en snabb översikt och som kan parametreras direkt på enheten.
- RCMS425-L jordfelsövervakning med LED-indikeringar för systemstatus, förvarning och huvudlarm.
Varje version har tre varianter:
- Mjukvaruoption A: Övertonsanalys
- Mjukvaruoption B: AC/DC-känslig mätning och utvärdering av värden.
- Mjukvaruoption A, B, C: AC/DC-känslig mätning och utvärdering av värden, Övertonsanalys (FFT), Anslutning av externa strömtransformatorer av typ A.
Alla versionerna har bredbandigt matningsdon med 100–240 V AC/DC och 24 V DC i samma enhet. Enheterna är endast 36 mm breda (2 HP) och kan enkelt integreras i befintliga system. Funktionaliteten kan dessutom utökas med funktionsmoduler i efterhand, exempelvis för övertonsanalys eller anslutning av strömtransformatorer från andra tillverkare.
Applikationer
Bender LINETRAXX RCMS425 är lämplig att använda i en stor mängd olika applikationer p.g.a. dess stora flexibilitet, stora mätområde och de olika mätfunktionerna.
Några exempel på applikationer är industriella anläggningar, sjukhus, solcellsanläggningar, batterisystem och laddstationer för elbilar.
Det stora mätområdet tillsammans med fönsterläget för mätning gör det också möjligt att använda den för övervakning av nollströmmen i PEN-punkten på en anläggning.Fördelar med LINETRAXX RCMS425
- Kompakt design med fyra kanaler i en enhet för jordfelsövervakning
- Exakt mätning av AC, pulserande DC och DC-strömmar
- Separata larmnivåer för förvarning och huvudlarm per kanal
- Utbyggbar funktionalitet med moduler för jordfelsövervakning och läckströmsövervakning
- Enkel parameterinställning via NFC och Bender Connect app
Specifikationer Beskrivning Mätområde 2 mA – 70 A Frekvensområde DC, 15 Hz – 20 kHz Kanaler 4 st, individuellt konfigurerbara Gränssnitt RS-485 (Modbus RTU), NFC, digital I/O, analog/digital utgång Larm Separata reläer för förvarning och huvudlarm Varianter RCMS425-D (TFT-display), RCMS425-L (LED) Matningsspänning AC/DC 100–240 V eller DC 24 V Bredd 36 mm (2 HP) Se fullständiga specifikationer
