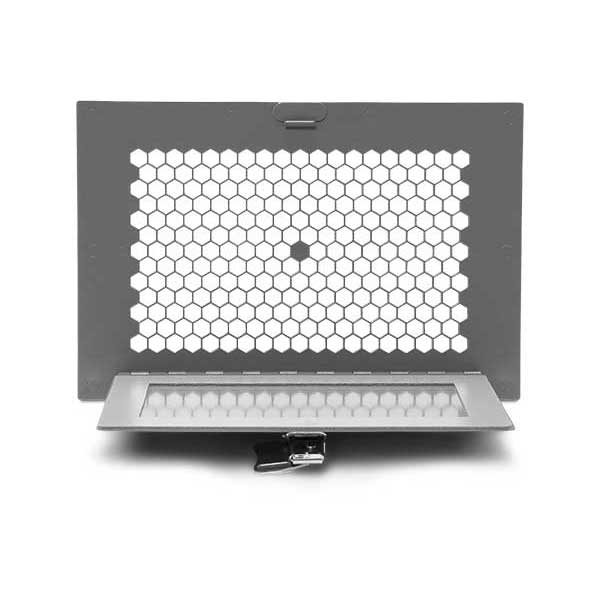

FLIR IRW-12PC stort IR-inspektionsfönster, 20,6x30,5 cm, aluminium

IR‑fönster (termografifönster) med extra bred inspektionsyta för elskåp

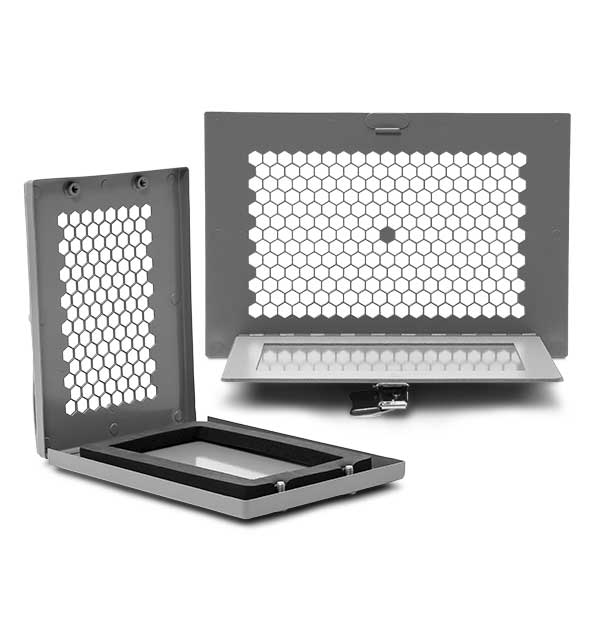

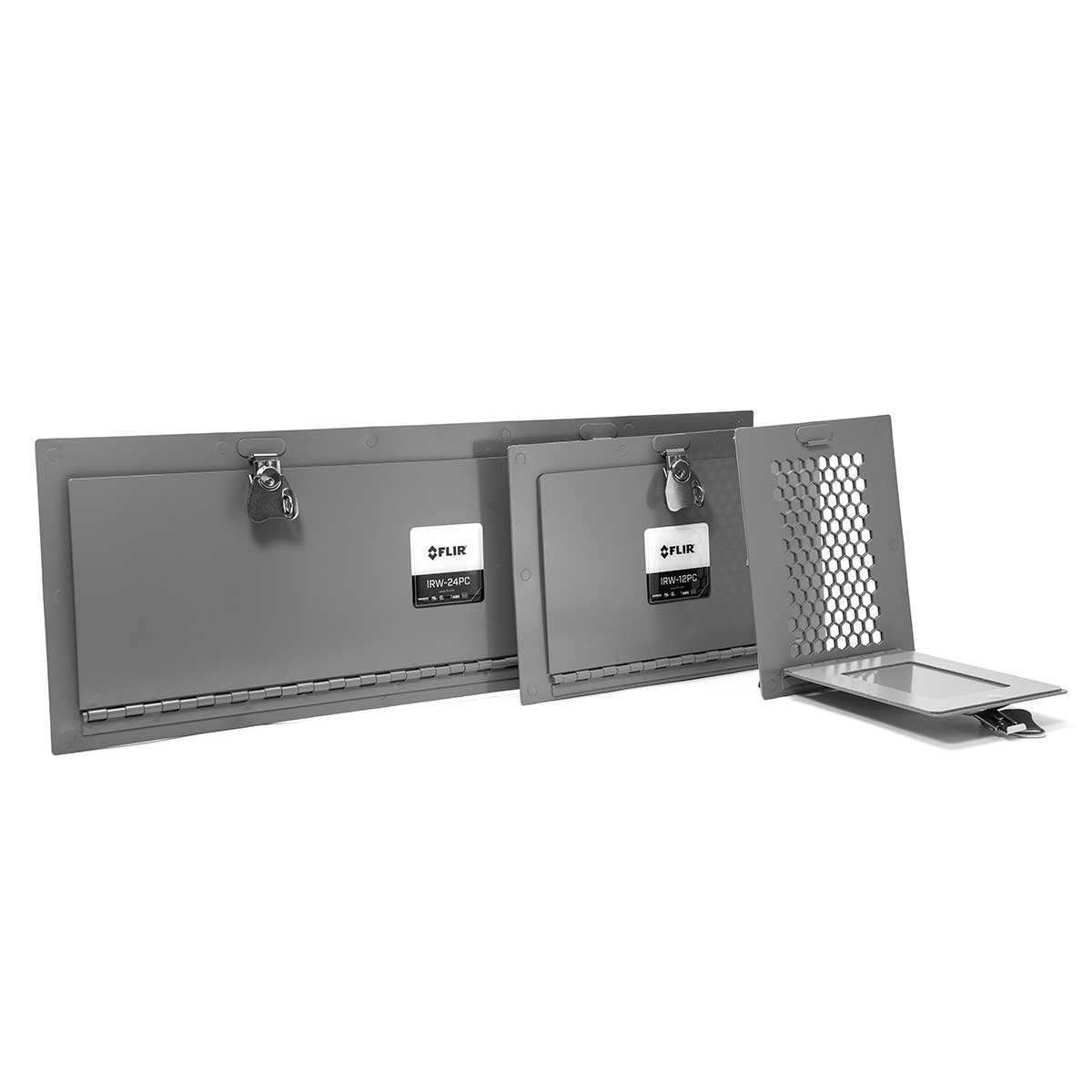

IRW-12PC är ett stort rektangulärt IR‑fönster, även kallat termografifönster eller IR‑inspektionsfönster, som gör det möjligt att övervaka komponenter inuti spänningssatt elektrisk utrustning utan att öppna paneldörren. Serien IRW‑xPC/xPS är framtagen för att effektivisera inspektioner, göra svåråtkomliga komponenter tillgängliga och bidra till att minska oplanerade driftstopp. Den rektangulära polymeroptiken är slagtålig och ger en mycket stor visningsyta för att kunna följa tillgångar inne i utrustningen utan att störa driften.

Stabil optik för tillförlitlig temperaturdata i krävande miljöer

IRW‑xPC är konstruerad för långvarig användning i industriella miljöer utan risk för försämring och är stabil även i tuffa förhållanden. Optiken bibehåller fast och stabil transmission för att den insamlade temperaturdatan ska vara korrekt och tillförlitlig. Konstruktionen är dessutom bevisat kompatibel med syror, alkalier, UV, fukt, luftfuktighet, vibrationer och högfrekvent brus, vilket gör den lämplig i de flesta industrimiljöer samt för användning ombord på fartyg.

Storlek som skiljer IRW‑12PC: 20,6 × 30,5 cm med stor apertur

För att tydligt särskilja IRW‑12PC från övriga storlekar i serien har denna modell yttermåtten 20,6 × 30,5 cm, med en optisk öppning (apertur) på 12,7 × 23,6 cm. Den stora rektangulära öppningen ger ett brett synfält och hjälper dig att se fler komponenter som annars kan falla utanför vanliga inspektionsprogram. IRW‑xPC rekommenderas för inomhusapplikationer.

Material, kapslingsklass och säker design för arbete i drift

IRW‑12PC har ett hus i aluminium och en polymeroptik som är transmissiv för visuell inspektion, UV och IR (midwave och longwave). Kapslingsklass är IP65 / NEMA 4x och konstruktionen uppfyller IP2x‑standard för säker maximal hålstorlek och fail‑safe‑design. Förstärkningsgallret är i aluminium (IP22/IP2x‑standard), och fönsterskydd kan låsas för att skydda visningsytan mot flygande partiklar, damm eller slag. Modellen är automatiskt jordad och har spänningsområde “Any”. Observera att angivna mått inte är installationsmått – kapa inte före du fått fönstret och installationsmallen.

Fördelar

• IR‑fönster/termografifönster som möjliggör inspektion av spänningssatt utrustning utan att öppna paneldörren
• Stor inspektionsyta: yttermått 20,6 × 30,5 cm och apertur 12,7 × 23,6 cm
• Slagtålig polymeroptik för visuell, UV samt midwave och longwave IR‑inspektion
• IP65 / NEMA 4x, IP2x‑säker design och låsbart skydd som skyddar fönsterytan

Typiska användningsområden

• Termisk inspektion (termografi) av elskåp och elektrisk utrustning under drift
• Inspektion i industriella miljöer och maritima installationer där stabil prestanda i tuffa förhållanden behövs
• Visuell, UV och IR‑inspektion av komponenter i medium/high voltage‑applikationer
• Förebyggande inspektioner för att minska oplanerade driftstopp

Jämförelsetabell - vilket IR-fönster ska ni välja?

Se fullständiga specifikationer
