Bender Isolationsvakt

Finns i flera varianter

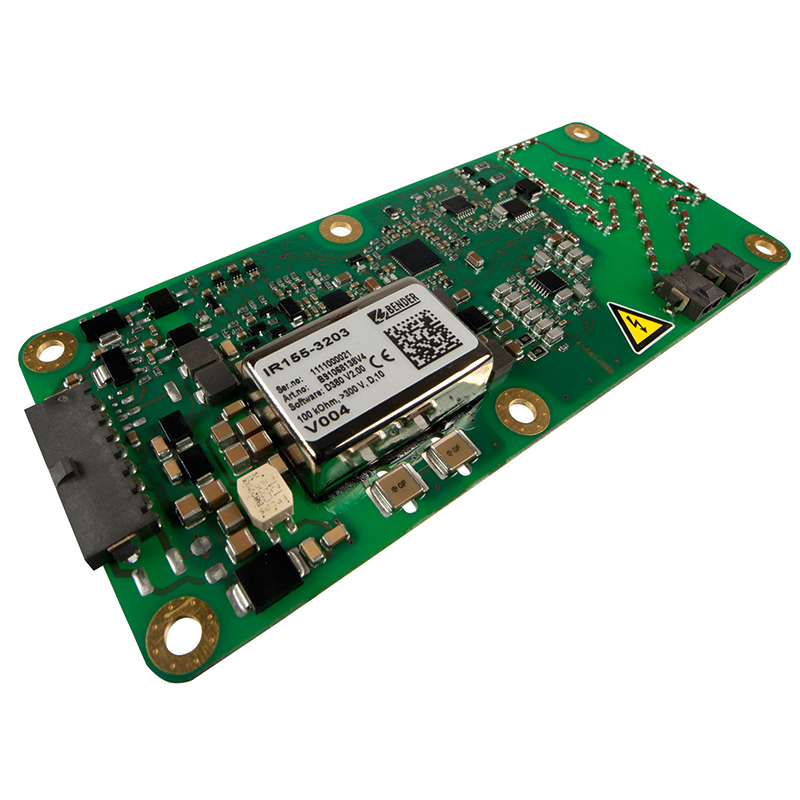

IR155

Isolationsvakt (IMD) för ojordade AC och DC-drivsystem (IT-system) i elfordon med automatiskt självtest mm.

  • Kontinuerlig mätning av isolationsmotståndet 0 ... 10 MΩ
  • Mäter i AC och DC IT-system upp till 0 ... 1000 V
  • Kortslutningsskyddade drivutgångar för feldetektering och PWM-kodat Iso-mätvärde
  •  Strömförsörjning lämplig för 12 V och 24 V system
  •  Automatiskt självtest

Isolationsvakt (IMD) för ojordade AC och DC-drivsystem (IT-system) i elfordon med automatiskt självtest mm.

  • Kontinuerlig mätning av isolationsmotståndet 0 ... 10 MΩ
  • Mäter i AC och DC IT-system upp till 0 ... 1000 V
  • Kortslutningsskyddade drivutgångar för feldetektering och PWM-kodat Iso-mätvärde
  •  Strömförsörjning lämplig för 12 V och 24 V system
  •  Automatiskt självtest

  • Beskrivning

    IR155-4203/-4204 och IR155-3203/IR155-3204 isolationsövervakningsenhet från Bender övervakar isolationsmotståndet mellan de isolerade och aktiva HV-ledarna i ett elektrisk drivsystem (Un = DC 0 V ... 1000 V) och referensjorden (chassijord> Kl.31 ).

    Den patenterade mättekniken används för att övervaka isolationen på likströmssidan samt på växelspänningssidan av det elektriska drivsystemet. Befintliga isolationsfel kommer signaleras tillförlitligt även vid höga systemstörningar som kan orsakas av motorstyrningsprocesser, acceleration, energiåtervinning etc.Funktioner:

    • Isolationsövervakningsenhet (IMD) för ojordade DC-drivsystem (IT-system) i elfordon
    • Kontinuerlig mätning av isolationsmotståndet 0 ... 10 MΩ
    • Mäter i AC och DC IT-system upp till 0 ... 1000 V
    • Kortslutningsskyddade drivutgångar för feldetektering och PWM-kodat Iso-mätvärde
    • Strömförsörjning lämplig för 12 V och 24 V system
    • Automatiskt självtest
    • Automatisk anpassning till befintlig systemleakage kapacitans (≤ 1 μF)
    • Detektering av jordfel och avbrott i jordanslutningen
    • Kortslutningsskyddade utgångar för:
      - Feldetektering (primärsidans utgång)
      - Mätvärde (PWM 5 ... 95%) och status (f = 10 ... 50 Hz) vid hög eller inverterad sekundärsida (MHS / MLS-utgång)
    • Kontinuerlig mätning av isolationsmotståndet 0 ... 10 MΩ
      - Reaktionstid för den första mätningen av systemstatus (SST), <2 s efter att matningsspänningen slås på
      - Reaktionstid <20 s för mätning av isolationsmotstånd (DCP)

    Skillnaden mellan de olika modellerna är kontaktdonen.Benders lösningar för e-mobility är marknadsledande och sitter bland annat i formel 1 bilar.
