Nyhet

Bender Isolationsvakt

Finns i flera varianter

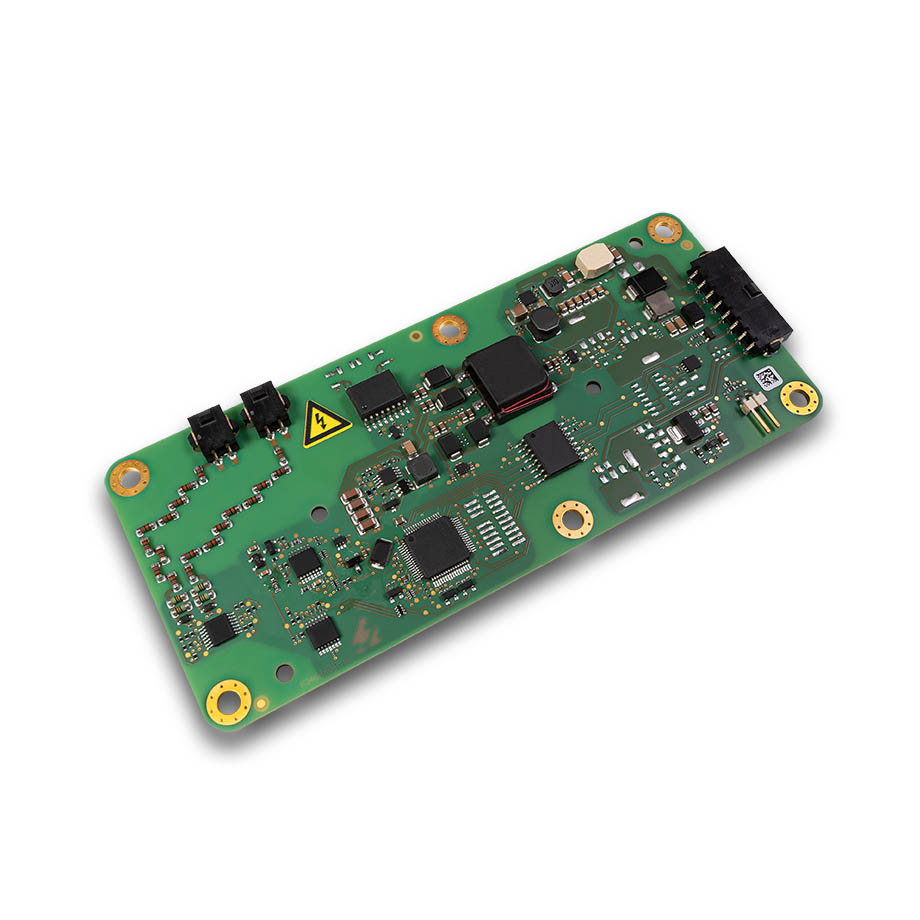

iso175

Isolationsövervakning för hybrid- och elfordon med CAN-gränssnitt

  • Patenterad, aktiv mätprincip mäter AC, DC och mixade AC/DC kretsar
  • Isolationsmätning i system upp till 1000V
  • Mäter symmetriska och asymmetriska isolationsfel
  • Mäter isolationen i kretsen även när den är spänningslös
  • CAN-bussgränssnitt
  • Valbara mätprofiler för att passa applikationen optimalt

Isolationsövervakning för hybrid- och elfordon med CAN-gränssnitt

  • Patenterad, aktiv mätprincip mäter AC, DC och mixade AC/DC kretsar
  • Isolationsmätning i system upp till 1000V
  • Mäter symmetriska och asymmetriska isolationsfel
  • Mäter isolationen i kretsen även när den är spänningslös
  • CAN-bussgränssnitt
  • Valbara mätprofiler för att passa applikationen optimalt

  • Beskrivning

    ISOMETER® iso175 är speciellt utformad för isolerade drivsystem (IT-nät) i olika typer elektrifierade fordon och maskiner. Den övervakar kontinuerligt isolationsmotståndet i högspänningssystemet och kommunicerar med fordonets styr och informationssystem med hjälp av olika CAN-protokoll (standard Bender, SAEJ1939), beroende på variant.

    Funktioner:

    • Aktiv mätning
    • Patenterad teknologi
    • Detektering av symmetriska och osymmetriska fel
    • CAN-gränssnitt
    • Automatisk anpassning till systemets läckagekapacitans (upp till 10 μF beroende på profil)
    • Integrerad självövervakning

    Egenskaper:

    • Isolationsövervakning av isolationsfel för ojordade system (IT-system) 0…1000 V
    • Kontinuerlig mätning av isolationsmotstånd RF_korrigerad = 0…35 MΩ (RF_ original = 0…50 MΩ)
    • Svarstid ≤ 30 s för isolationsmotstånd ≤ 500 Ω/Volt och systemläckagekapacitanser ≤ 2μF
    • Isolationsmätning för systemläckagekapacitanser upp till 10 μF kan konfigureras genom att ställa in parametrar i högkapacitansprofilen (“High Capacity”).
    • Mäter isolationen i kretsen även när den är spänningslös
    • Integrerad självdiagnos (online självtest)
    • Kontinuerlig övervakning av HV-anslutningar och jordförbindelsen
    • Detektering av underspänning
    • Jordanslutningen kan kopplas från
    • Gränssnitt:
      - Digital utgång för enhetsfelmeddelande (OKHS)
      - Som ett alternativ HS-CAN-gränssnitt med följande protokoll: Bender CAN,  CAN-SAE J1939
    • Alla utgångar kortslutningssäkra
    • Lastdumpskydd upp till 58 V
    • Funktion för högspänningsfrånskiljning
    • Lämplig för 12 V och 24 V DC-system (matningsspänning)

    Isolationsövervakning är avgörande för att skydda människor och fordonssystem, särskilt i hybrid- och elbilar. Genom att använda moderna aktiva övervakningsmetoder kan vi minska riskerna och förbättra säkerheten i dessa fordon.

    Se ytterligare specifikationer i databladet.
