ISO685-P
ISO685-P

Bender Isolationsvakt

Finns i flera varianter

ISO685-P

Isolationsvakt upp till 793V AC/DC, med felsökningspuls

  • Användbar i AC-, 3(N)AC-, AC/DC- och DC-system.
  • AC system med DC-belastningar likriktare, växelriktare
  • Förbered för fellokalisering IFLS typ EDS.
  • Självhjälp vid uppstart via menyval
  • Mäter isolationsresistans, spänning, kapacitans och Hz
  • Integrerad webbserver, Modbus TCP/RTU
  • Mätområde 0…690 VAC (0.1…460 Hz) DC 0…1000 V

Isolationsvakt upp till 793V AC/DC, med felsökningspuls

  • Användbar i AC-, 3(N)AC-, AC/DC- och DC-system.
  • AC system med DC-belastningar likriktare, växelriktare
  • Förbered för fellokalisering IFLS typ EDS.
  • Självhjälp vid uppstart via menyval
  • Mäter isolationsresistans, spänning, kapacitans och Hz
  • Integrerad webbserver, Modbus TCP/RTU
  • Mätområde 0…690 VAC (0.1…460 Hz) DC 0…1000 V

  • Beskrivning

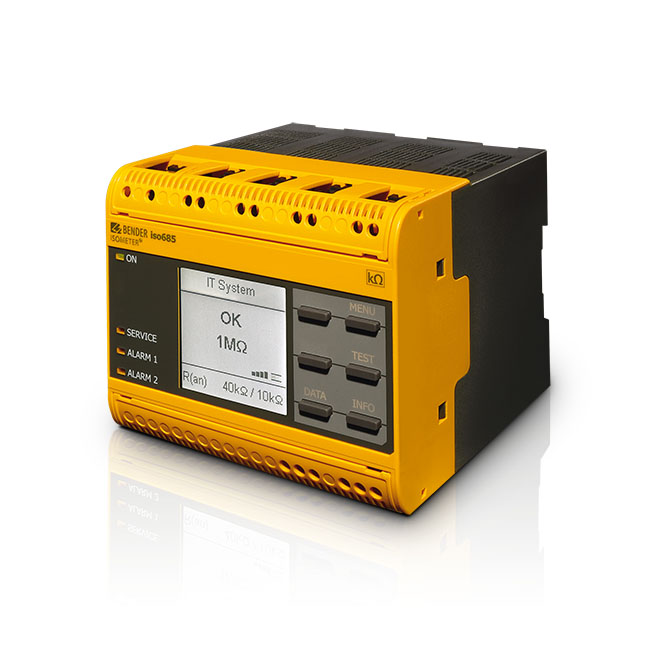

    Isometer iso685-P isolationsvakt för isolerade nät (IT-nät)

    ISOMETER iso685 är Benders mest kraftfulla isolationsvakt för industriella IT-nät, kan installeras i AC, AC/DC och DC-nät. iso685 mäter kontinuerligt isolationen i nätet och kan kombineras med EDS440 isolationsfelslokalisering IFLS. iso685 kan mäta på AC system 0-690 V 0,1 - 460 Hz samt DC 0-1 kV.

    iso685 finns i två utförande, iso685-S-P och iso685-D-P, S-utförande har inbyggd display på enheten och monteras på DIN-skena. S-utförande har en lokal display som kan placeras i front/skåp och förbinds till huvudenhet med kabel. Reläkontakter för larmsignaler och digitala insignaler för valbara funktioner ex. start av felsökning, standby läge mm.

    Integrerat webgränssnitt ger möjlighet till överblick av trender och inställningar av funktioner, uppdatering och tillgång till larmlogg, inbyggd Modbus TCP/IP protokoll för kommunikation med överordnade system, ett flertal olika inställbara larmparameter.

    iso685 P-utförande har integrerad felsökningspuls för att kombineras med EDS-fellokalisering IFLS.

    iso685 -serien uppfyller krav enligt IEC 61557-8 och IEC 61557-9. Den är universellt användbar i AC-, 3(N)AC-, AC/DC- och DC-system. AC-system kan innefatta omfattande DC-försörjda belastningar (såsom likriktare, växelriktare, frekvensomriktare).

    Modeller:
    iso685-D-P, skenmonterad med integrerad display
    iso685-S-P + FP200, skenmonterad med separat display

    Skaksäkert utförande: modellbeteckning  med W
