Bender NGRM550 Övervakningsenhet för nollpunktsmotstånd i LRG-system

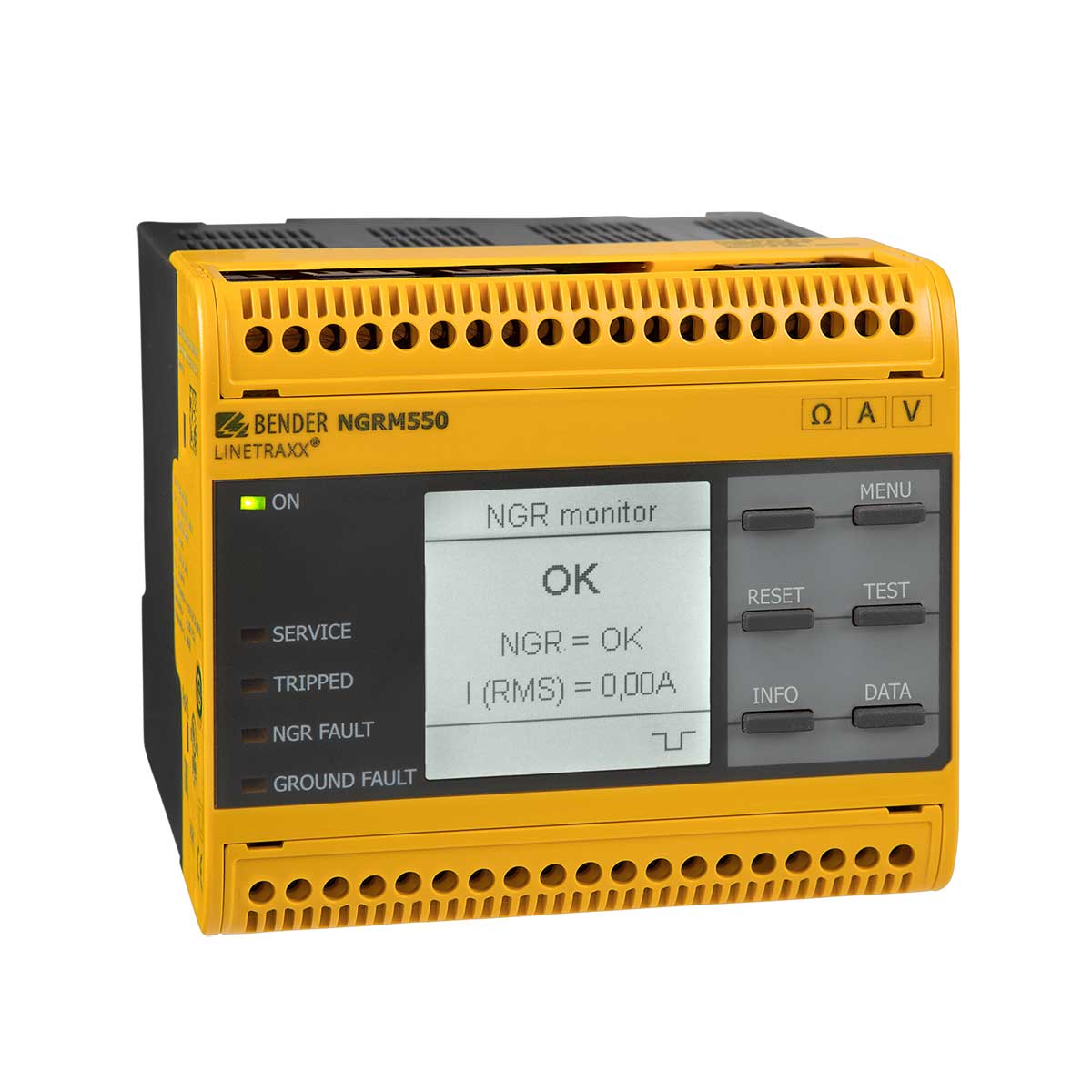

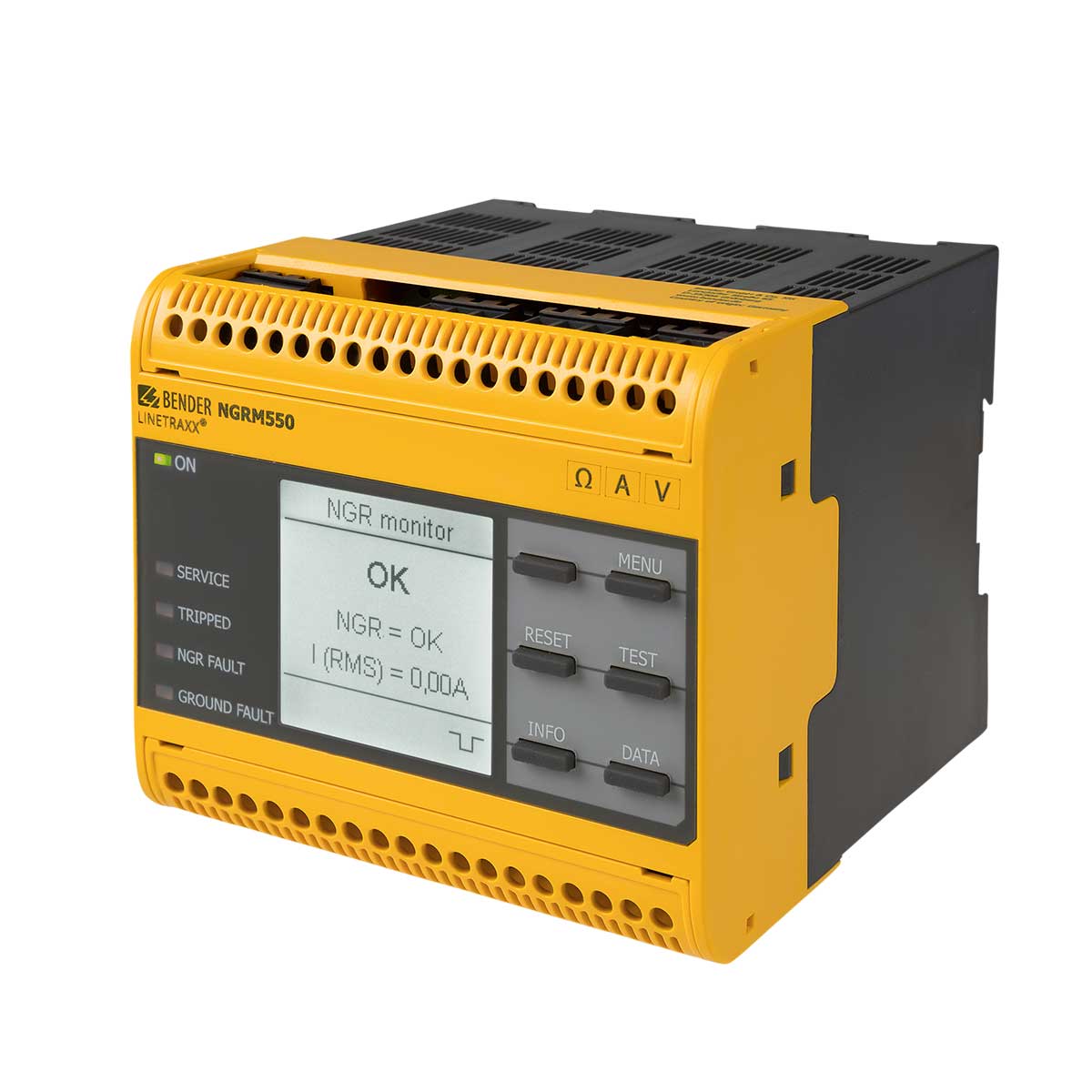

Bender LINETRAXX® NGRM550 övervakningsenhet för nollpunktsmotstånd i LRG-system

Bender LINETRAXX® NGRM550 är en övervakningsenhet för nollpunktsmotstånd (NGR) i låg-resistansjordade nät, LRG. Enheten övervakar kontinuerligt motståndets funktion, strömmen genom nollpunktsmotståndet och spänningen mellan transformatorns stjärnpunkt och jord.

NGRM550 detekterar både fel på nollpunktsmotståndet och jordfel i det övervakade nätet. Separata reläutgångar används för NGR-fel, jordfel och frånkoppling av anläggningen efter en konfigurerbar tidsfördröjning.

Kontinuerlig övervakning av nollpunktsmotstånd i låg-resistansjordade nät

NGR-resistansen övervakas med aktiv och passiv mätmetod. Vid aktiv mätning genererar enheten en testpuls och kan kontrollera nollpunktsmotståndet även när anläggningen är spänningslös. Därmed kan både avbrott och kortslutning i NGR-kretsen upptäckas i spänningssatta och spänningslösa anläggningar.

Vid automatisk mätning växlar NGRM550 mellan aktiv och passiv metod beroende på uppmätt ström och spänning. Det nominella inställningsområdet för NGR-resistansen i LRG-system är 0,1 till 200 Ω.

Jordfelsdetektering och frånkoppling i LRG-system

NGRM550 övervakar neutralströmmen genom nollpunktsmotståndet och spänningsfallet över NGR. Ett jordfel signaleras när strömmen eller spänningen överskrider de inställda gränsvärdena.

Jordfelet indikeras via jordfelsrelä och instrumentets grafiska användargränssnitt. Efter en inställbar fördröjning kan trippreläet koppla från anläggningen. När felet har åtgärdats kan återstart ske automatiskt eller manuellt beroende på konfiguration.

Övervakning av neutralström upp till 2 000 A

NGRM550 är avsedd för låg-resistansjordade system med nominell NGR-ström från 10 till 2 000 A. Strömmen mäts med en lämplig mätströmtransformator med 5 A eller 50 mA sekundärström.

Med en lämplig kopplingsenhet ur Benders CD-serie kan övervakningsenheten anslutas till anläggningar med systemspänningar från 400 V upp till 25 kV.

Ethernet, webbserver och Modbus RTU

NGRM550 har Ethernetkommunikation och en integrerad webbserver för konfigurering och åtkomst till mät- och statusinformation. RS-485 med Modbus RTU kan användas för anslutning till överordnade övervakningssystem.

Instrumentet har även historikminne, FFT-analys av neutralström och neutralspänning samt analog utgång för överföring av valbara mätvärden. Utgången kan konfigureras för bland annat 0–20 mA, 4–20 mA, 0–10 V eller 2–10 V.

Funktioner för felsökning och jordfelslokalisering

NGRM550 kan detektera både AC- och DC-jordfel. Utlösning kan baseras på RMS-värde, grundton eller övertoner. Pulserstyrning finns för manuell lokalisering av jordfel.

Enheten kan även kombineras med en RCMS-lösning för automatisk frånkoppling av utgående matningar. Test kan startas internt eller externt, med eller utan utlösning.

Fördelar

• Övervakar nollpunktsmotstånd i låg-resistansjordade LRG-system
• Kontinuerlig NGR-övervakning även när anläggningen är spänningslös
• Detekterar AC- och DC-jordfel samt fel på nollpunktsmotståndet
• Övervakar NGR-resistans, neutralström och neutralspänning
• Ethernet, webbserver och RS-485 med Modbus RTU
• Reläutgångar för jordfel, NGR-fel och frånkoppling
• Pulserstyrning för manuell lokalisering av jordfel

Typiska användningsområden

• Övervakning av nollpunktsmotstånd i låg-resistansjordade nät, LRG
• Övervakning av låg-resistansjordade transformatorer och generatorer
• Detektering av jordfel i resistansjordade kraftsystem
• Kontroll av NGR-resistans i spänningssatta och spänningslösa anläggningar
• Övervakning av neutralström och neutralspänning
• Anläggningar där produktionsstopp kan medföra höga kostnader
• Manuell lokalisering av jordfel med pulserfunktion
