Extech Elkvalitetsanalysator

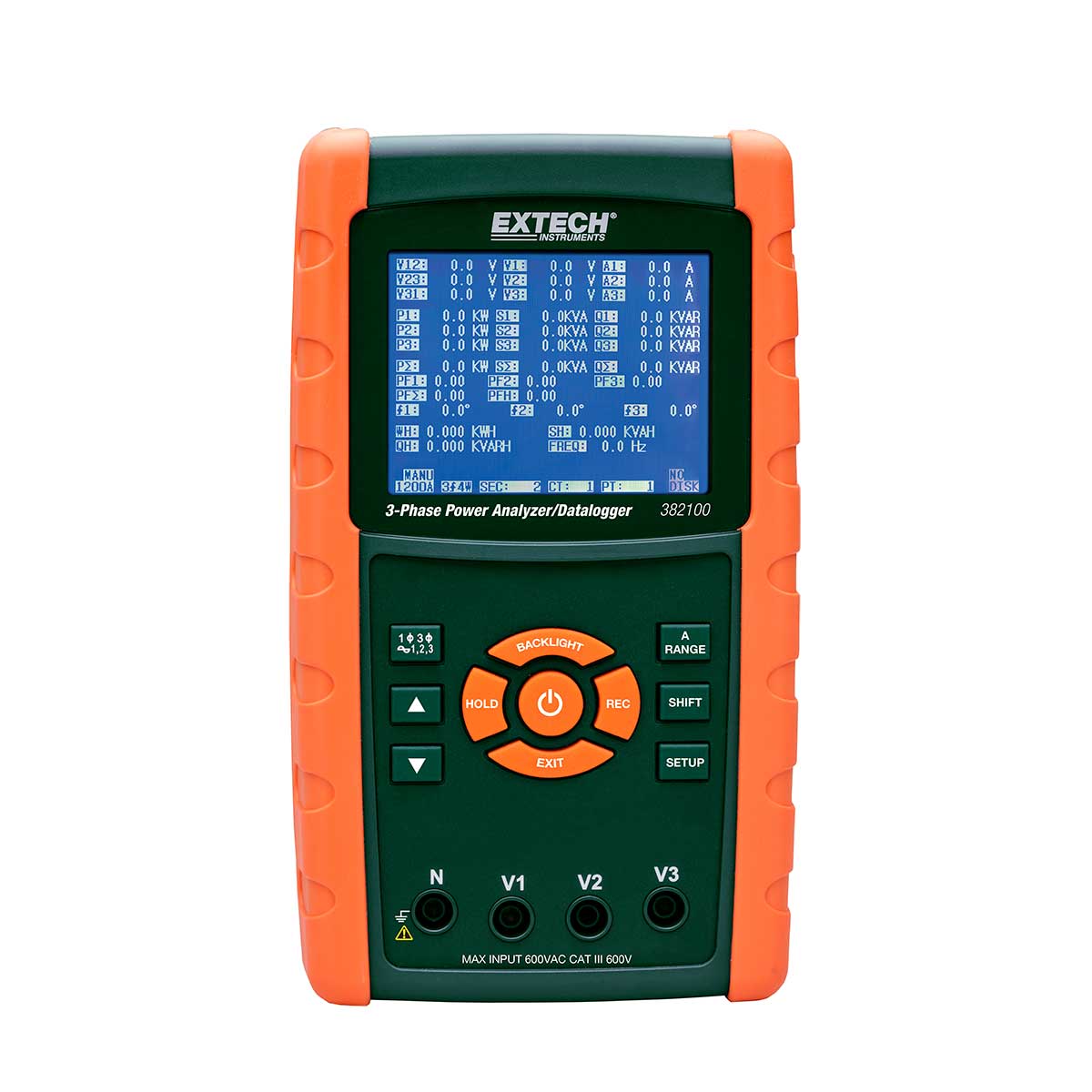

EXTECH 382100 - 1200A 3-fas effektanalysator och datalogger
3‑fas effektanalysator och energilogger för mätning av spänning, ström och effekt. Loggar upp till 60 000 värden på SD‑kort i Excel‑format för enkel analys och dokumentation.
- 3‑fas effektanalysator med upp till 35 mätparametrar
- Datalogging till SD‑kort i Excel®‑format
- Strömtänger 0,2 A till 1200 A (autoranging)
- True RMS‑mätning för noggranna värden
-
Beskrivning
3‑fas effektanalysator och energilogger för kraftsystem
Denna 3‑fas power analyzer och datalogger är utvecklad för analys av elektriska parametrar i trefassystem. Instrumentet lagrar mätdata direkt på SD‑kort i Excel®‑format, vilket möjliggör smidig överföring till PC för vidare analys och dokumentation. Den lämpar sig för applikationer där kontinuerlig mätning av effekt, energi och elkvalitet krävs.
Omfattande mätning av effekt och elkvalitet
Instrumentet utför full systemanalys med upp till 35 parametrar och mäter bland annat spänning (fas‑till‑fas och fas‑till‑jord), ström, aktiv effekt, skenbar effekt, reaktiv effekt samt effektfaktor. Den registrerar även energivärden såsom kWh, kVAh och kVARh samt fasvinkel och frekvens. Mätning sker med True RMS för spänning upp till 600,0 V och ström upp till 1200 A med hög noggrannhet.
Datalogger med SD‑kort och Excel‑export
Mätdata loggas på ett SD‑minneskort (2 GB) med upp till 60 000 avläsningar. Data lagras i Excel®‑format, vilket gör det enkelt att importera och analysera mätresultat i PC‑miljö. Samplingsintervallet kan ställas från 2 sekunder till 2 timmar beroende på behov av detaljnivå.
Anpassning för olika kraftdistributionssystem

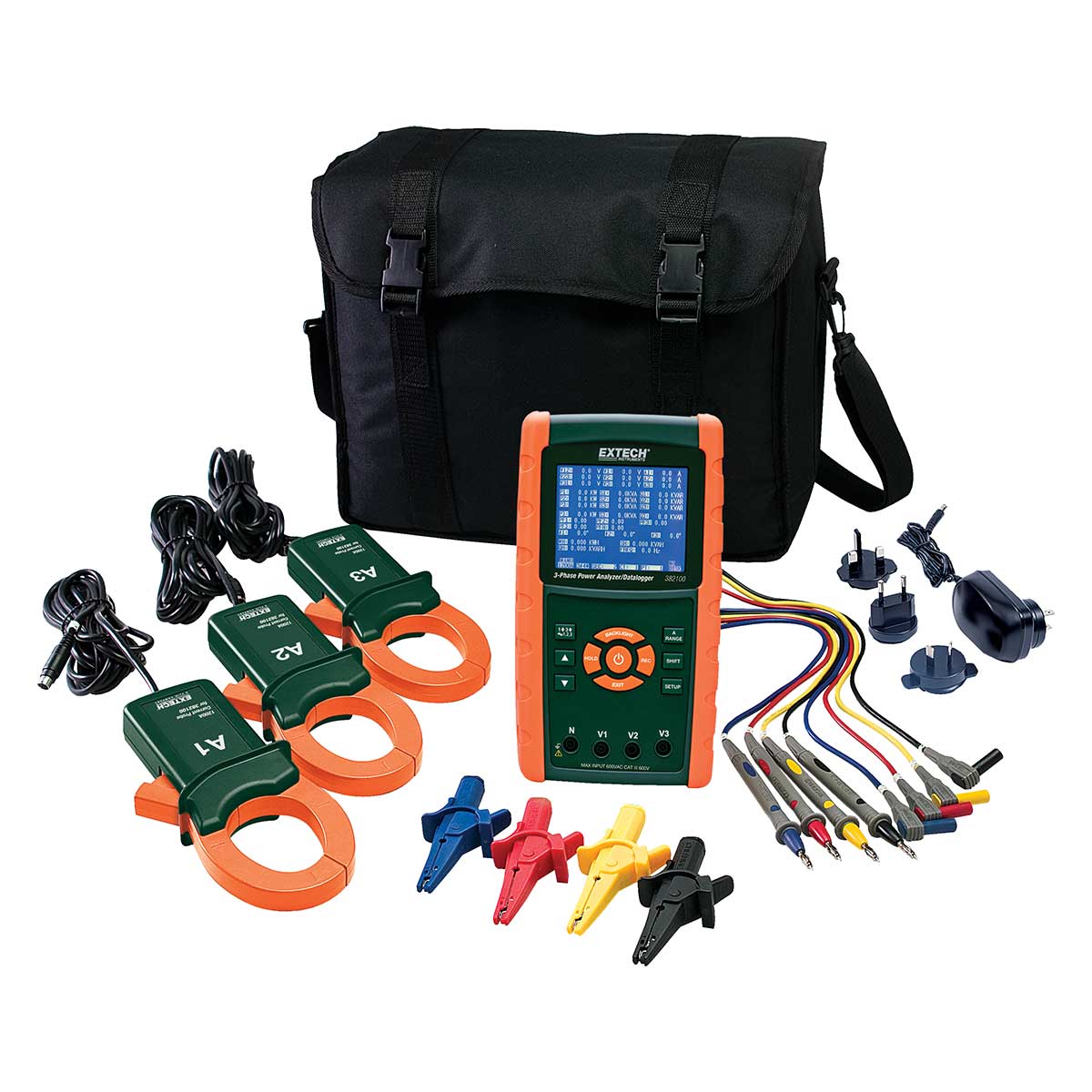

Analysatorn är utrustad med automatisk områdesval för strömmätning från 0,2 A till 1200 A via medföljande strömtänger. Justerbara CT‑ och PT‑förhållanden gör det möjligt att anpassa mätningen till olika kraftdistributionssystem. Den bakgrundsbelysta dot‑matrix displayen ger tydlig avläsning av numeriska värden även i ljusa miljöer.
Fördelar
- 3‑fas analys av upp till 35 elektriska parametrar
- Datalogging till SD‑kort i Excel®‑format
- Strömtänger med autoranging 0,2 A till 1200 A
- Justerbara CT- och PT‑förhållanden för anpassning
Typiska användningsområden
- Elkvalitetsanalys i AC‑system
- Energianalys och energioptimering
- Installation av motorer och generatorer
- Energikartläggning och energirevision
Specifikationer Beskrivning AC Spänning (True RMS) 600,0 V ±(0,5% avläsning + 0,5 V) AC Ström 1200 A ±(0,5% avläsning + 0,5 A) Effekt Upp till 9,999 MW / MVA / MVAR Frekvens 45 till 65 Hz ±0,1 Hz Effektfaktor 0,00 till 1,00 ±0,04 Datalogging Upp till 60 000 mätvärden (2 GB SD‑kort) Loggningsintervall 2 sekunder till 2 timmar Mått och vikt 225 × 125 × 64 mm, 1049 g - Filer
