Extech Elkvalitetsanalysator

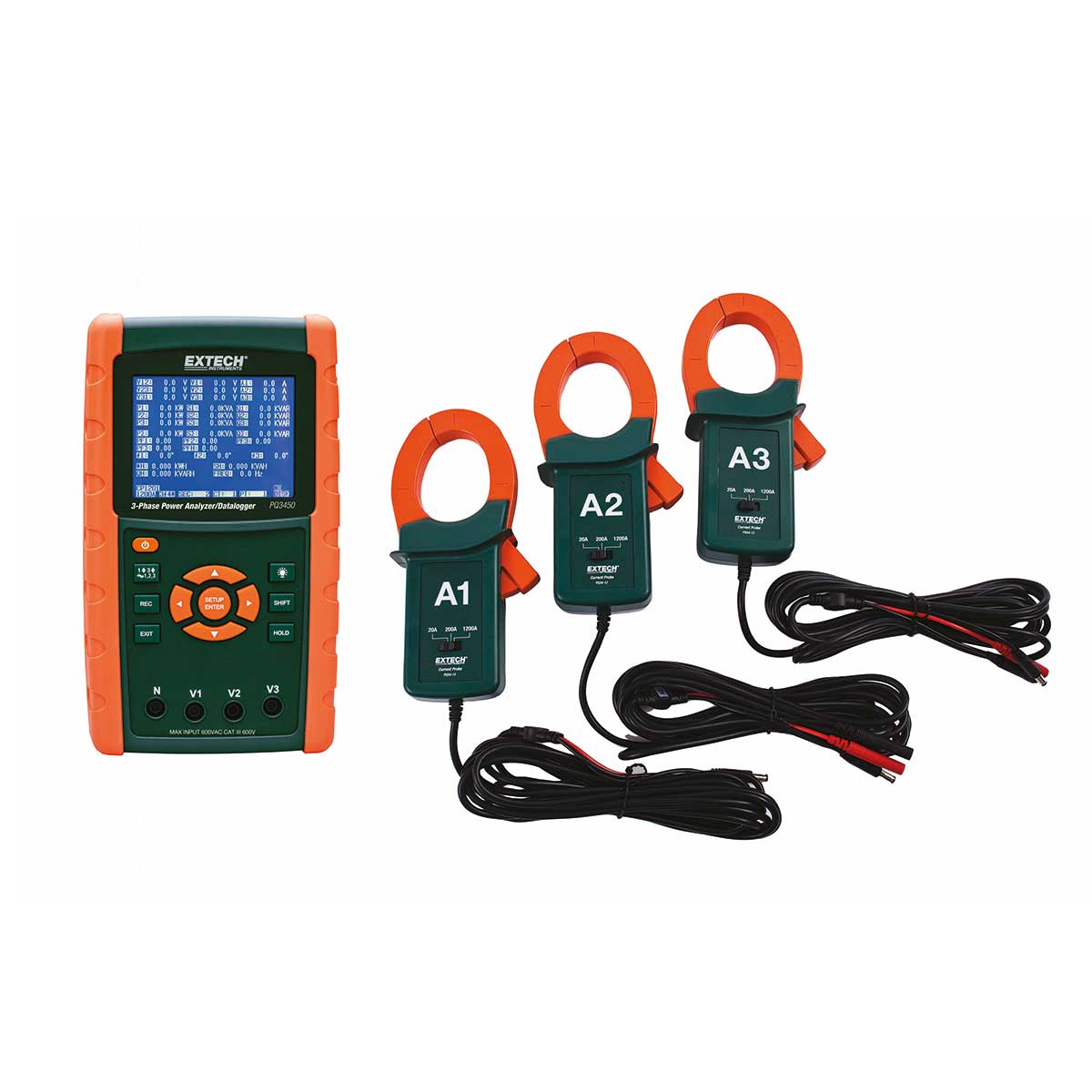

EXTECH PQ3450 3-fas elkvalitetsanalysator med datalogger
3‑fas elkvalitetsanalysator med datalogging till SD‑kort i Excel‑format för enkel analys och felsökning. Mäter spänning, ström, energi och effekt och finns som instrument eller kit upp till 3000 A.
- 3‑fas elkvalitetsanalysator med upp till 35 mätparametrar
- Datalogging till SD‑kort i Excel‑format
- Finns som instrument eller kit upp till 3000 A
- Justerbar CT/PT‑ratio för olika elnät
-
Beskrivning
3‑fas elkvalitetsanalysator för mätning och energilogging
Denna 3‑fas power quality analyzer och datalogger är utvecklad för analys av elektriska parametrar i trefassystem och kraftdistribution. Instrumentet möjliggör samtidig mätning av spänning, ström, effekt och energi samt registrering av upp till 35 olika mätparametrar. Den lämpar sig för användning i industriella elanläggningar där noggrann mätning och dokumentation av elkvalitet och energidata krävs.
Finns som instrument eller kompletta kit
Produkten finns i tre varianter beroende på behov. Den kan köpas som enbart instrument eller som färdiga kit med strömtänger. 1200 A‑kitet innehåller strömtänger för medelstora installationer, medan 3000 A‑kitet med flexibla strömtänger är anpassat för högre strömmar och enklare mätning runt bussningar och kablage. Strömtänger kan även väljas separat i olika utföranden.
Omfattande analys av elparametrar i trefassystem
Enheten kan mäta fas‑till‑fas och fas‑till‑jord spänning, ström, aktiv effekt, skenbar effekt, reaktiv effekt samt effektfaktor både per fas och för hela systemet. Den visar även energivärden såsom kWh, kVAh och kVARh samt fasvinkel. Mätområdet inkluderar upp till 600 V AC (True RMS) för spänning och upp till 3000 A för ström beroende på val av strömtänger.
Datalogger med SD‑kort och export till Excel
Instrumentet har inbyggd datalogger som kan lagra upp till 30 000 mätvärden på ett SD‑minneskort i Excel®‑format. Detta möjliggör enkel överföring till PC för analys och rapportering. Samplingsintervallet är justerbart från 2 sekunder upp till 2 timmar, och inbyggd klocka och kalender säkerställer korrekt tidsstämpling av mätdata.
Fördelar
- Mäter upp till 35 parametrar i 3‑fas system
- Tillgänglig som instrument eller kompletta kit
- Datalogging till SD‑kort i Excel®‑format
- Flexibla strömtänger upp till 3000 A
Typiska användningsområden
- Analys av elkvalitet i industriella trefassystem
- Energimätning och effektanalys i eldistribution
- Felsökning av belastningar och obalanser
- Datalogging av elparametrar för analys i Excel
Specifikationer Beskrivning AC Ström Upp till 3000 A (beroende på val av strömtång) AC Ström noggrannhet ±(0,5% av avläsning + 0,5 A) AC Spänning Upp till 600,0 V AC Spänning noggrannhet ±(0,5% av avläsning + 0,5 V) Aktiv effekt Upp till 9,999 MW Aktiv effekt noggrannhet ±(1,0% av avläsning + 0,08 kW) Skenbar effekt Upp till 9,999 MVA Reaktiv effekt Upp till 9,999 MVAR Frekvens 45 till 65 Hz Fasvinkel -180° till +180° Effektfaktor 0,00 till 1,00 Datalogging Upp till 30 000 värden (2 GB SD‑kort) True RMS Ja 3 olika utföranden
Extech PQ3450 finns i tre olika utföranden. Välj det som passar ert behov via listan högst upp på sidan.
Modell Innehåll Strömtänger Typiska applikationer PQ3450 Endast instrument Inga (säljs separat) Flexibel användning där befintliga strömtänger redan finns PQ3450-12 Komplett kit 3 st 1200 A strömtänger (PQ34-12) Standardinstallationer, elcentraler och industriella maskiner PQ3450-30 Komplett kit 3 st 3000 A flexibla strömtänger (PQ34-30) Högströmsapplikationer, samlingsskenesystem och stora elkraftsystem - Filer
