IR423

Bender Isolationsvakt

Art.nr: 0900235

IR423

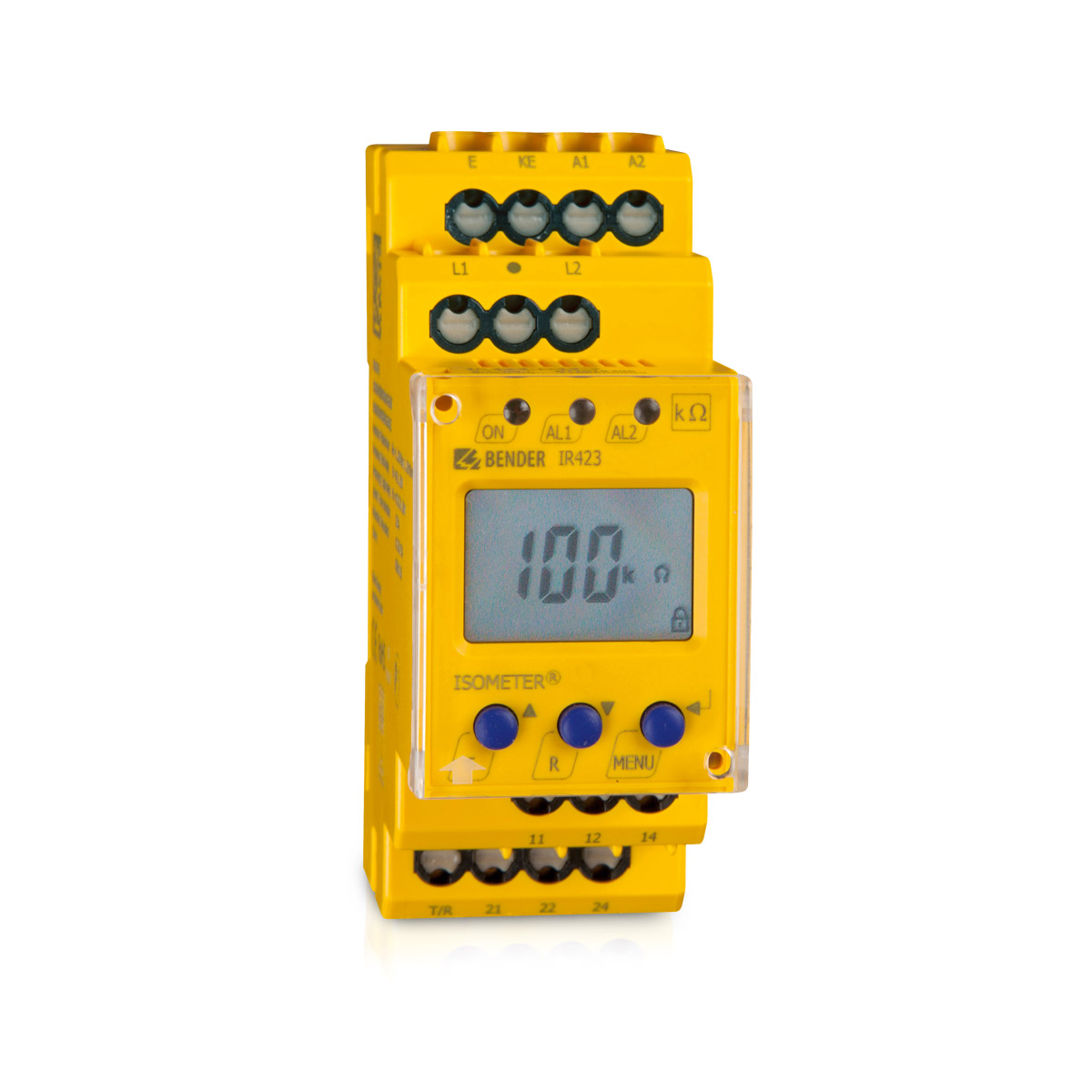

ISOMETER IR423 isolationsvakt för mobila generatorer

Isolationsövervakning för mobila generatorer
Skyddsseparering med isolationsövervakning och frånkoppling
Enligt IEC 60364-5-55 och IEC 61557-8
Två separat konfigurerbara larmvärden
Multifunktionell LC-display

ISOMETER IR423 isolationsvakt för mobila generatorer

Isolationsövervakning för mobila generatorer
Skyddsseparering med isolationsövervakning och frånkoppling
Enligt IEC 60364-5-55 och IEC 61557-8
Två separat konfigurerbara larmvärden
Multifunktionell LC-display

Beskrivning

ISOMETER IR423 isolationsvakt för mobila generatorer

A-ISOMETER® IR 423 är avsedd att övervaka isolationsresistansen i ett isolerat nät (IT-nät) AC 0…300 V, 30...460Hz som matas från en mobil reservkraftgenerator i enlighet med IEC 60364-5-551/DIN VDE 0100-551 (VDE 0100-551).

IR 423 detekterar även DC-komponenter, max läckkapacitans Ce max är 5 µF.
