Bender Fellokalisering

Finns i flera varianter

EDS3090

Portabelt system för lokalisering av isolationsfel i IT-nät

  • Portabel felsökningsutrustning för isolerade nät.
  • Spänningsområden 0…790 VAC 42…460 Hz  DC 0…960 V
  • Användbar i icke spänningssatt system
  • Används i huvud- och styrkretsar
  • levereras med 2 st strömtänger 20/52 mm
  • Finns med 115 mm som tillval
  • Kan användas tillsammans med Bender isolatonsvakter med felsökningspuls

Portabelt system för lokalisering av isolationsfel i IT-nät

  • Portabel felsökningsutrustning för isolerade nät.
  • Spänningsområden 0…790 VAC 42…460 Hz  DC 0…960 V
  • Användbar i icke spänningssatt system
  • Används i huvud- och styrkretsar
  • levereras med 2 st strömtänger 20/52 mm
  • Finns med 115 mm som tillval
  • Kan användas tillsammans med Bender isolatonsvakter med felsökningspuls

  • Beskrivning

    EDS309..  portabelt system för lokalisering av isolationsfel i isolerade nät (IT-nät).

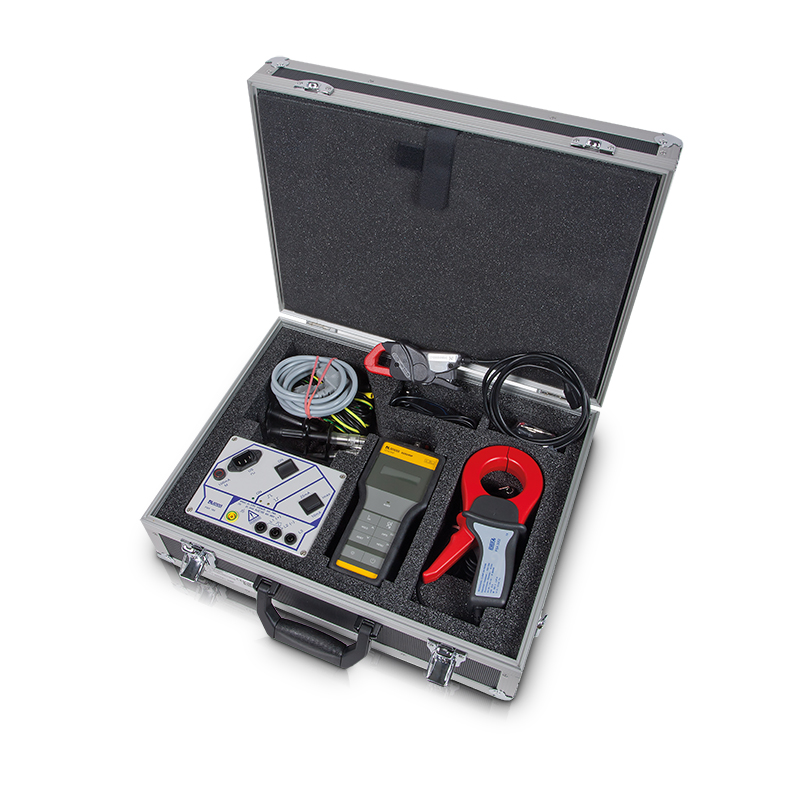

    Alla enheter levereras i en robust aluminiumväska och består av EDS 195P (lokaliseringsenhet),  strömtänger, erforderliga tillbehör/kablar och för varianterna med tillägg -PG ingår pulsgenerator PGH 18. Med tillbehör AGE 185 ökar maxspänningen till 790V AC och 960V DC.

    Modell med PG är avsedda för nät som saknar isolationsvakter med inbyggd pulsgenerator (fast installerat EDS system för isolationsfelslokalisering IFLS).

    Modell utan PG saknar testpulsgenerator och är avsedda som utökningar eller för mer exakt lokalisering i nät som har isolationsvakt med inbyggd pulsgenerator. För huvudkretsar med installerade EDS440/460/490 system används EDS3090. För styrkretsar ed installerade EDS441/461/491 system används EDS3091.

    Varianter och systemspänningar:

    EDS3090PG för huvudkretsar: 20...575V AC, 42...460Hz/ 20...504V DC.

    EDS3091PG för styrkretsar: 20...265V AC, 42...460Hz/ 20...308 V DC.

    EDS3096PG för kretsar med:  0...575V AC, 42...460Hz/ 0...504V DC, (spänningslösa nät).

    Tillbehör

    AGE 185 kopplingsenhet för utökat spänningsområde till 760 AC och 960 DC
