Bender Fellokalisering

Finns i flera varianter

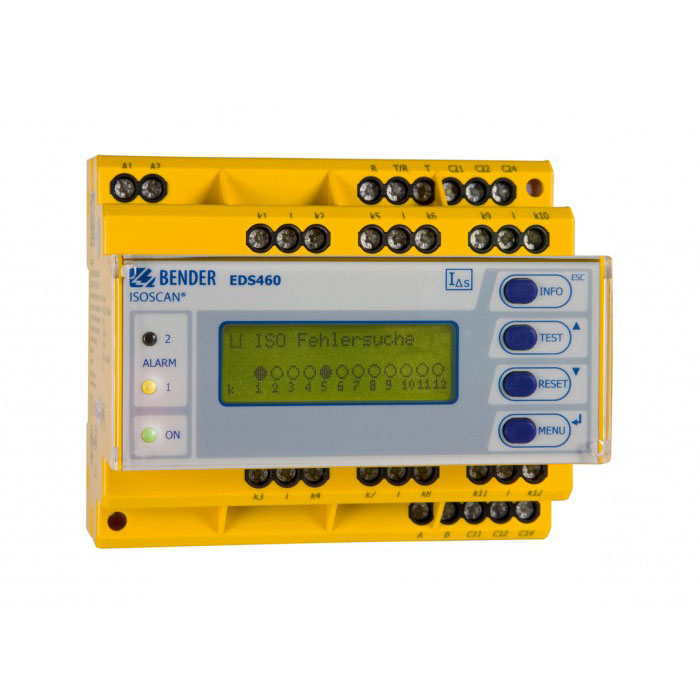

EDS460-L/EDS460-D

Fellokalisering IFLS för IT-nät huvudkretsar

  • kan anslutas till BMS-bus 90 enheter (1080 kanaler/grupper)
  • Historiskt minne med 300 senaste händelser (EDS460-D)
  • Extern test och reset funktion
  • För AC/DC, frekvensomformare

Fellokalisering IFLS för IT-nät huvudkretsar

  • kan anslutas till BMS-bus 90 enheter (1080 kanaler/grupper)
  • Historiskt minne med 300 senaste händelser (EDS460-D)
  • Extern test och reset funktion
  • För AC/DC, frekvensomformare

  • Beskrivning

    ISOSCAN EDS460 fellokaliseringsenhet IFLS för Bender isolationsvakter

    EDS460 kombineras med isolationsvakt IRDH575 och lokaliserar fel i isolerade AC DC nät (IT-nät). Vid isolationsfel genererar IRDH575 en testsignal i anslutet nät och en strömtransformator i aktuellt krets lokaliserar och indikerar fel.

    Varje enhet har 12 kanaler (för 12 transformatorer). Maximalt 90 enheter kan kopplas ihop i ett övervakningssystem, EDS460-D är försedd med LCD display och användas för att ställa in parametrar i samtliga enheter anslutna till samma BMS-bus. På displayen kan utläsas i vilken enhet och kanal felet har hittats. Fel anges även i displayen på IRDH575, busadress och kanal som har fel visas.

    EDS460-L kopplas som slavenhet till D-enheter, EDS460-L har diod för indikering av fel och sifferdisplay om anger adress på BMS slingan. EDS460 är avsedd för huvudkretsar och EDS 461 främst för styrkretsar samt medicinska IT-nät.

    Varje EDS-enhet har 2 larmkontakter för summalarm, fel i en L-enhet kan även indikeras i masterenhet.

    EDS460-D/L för huvudkretsar

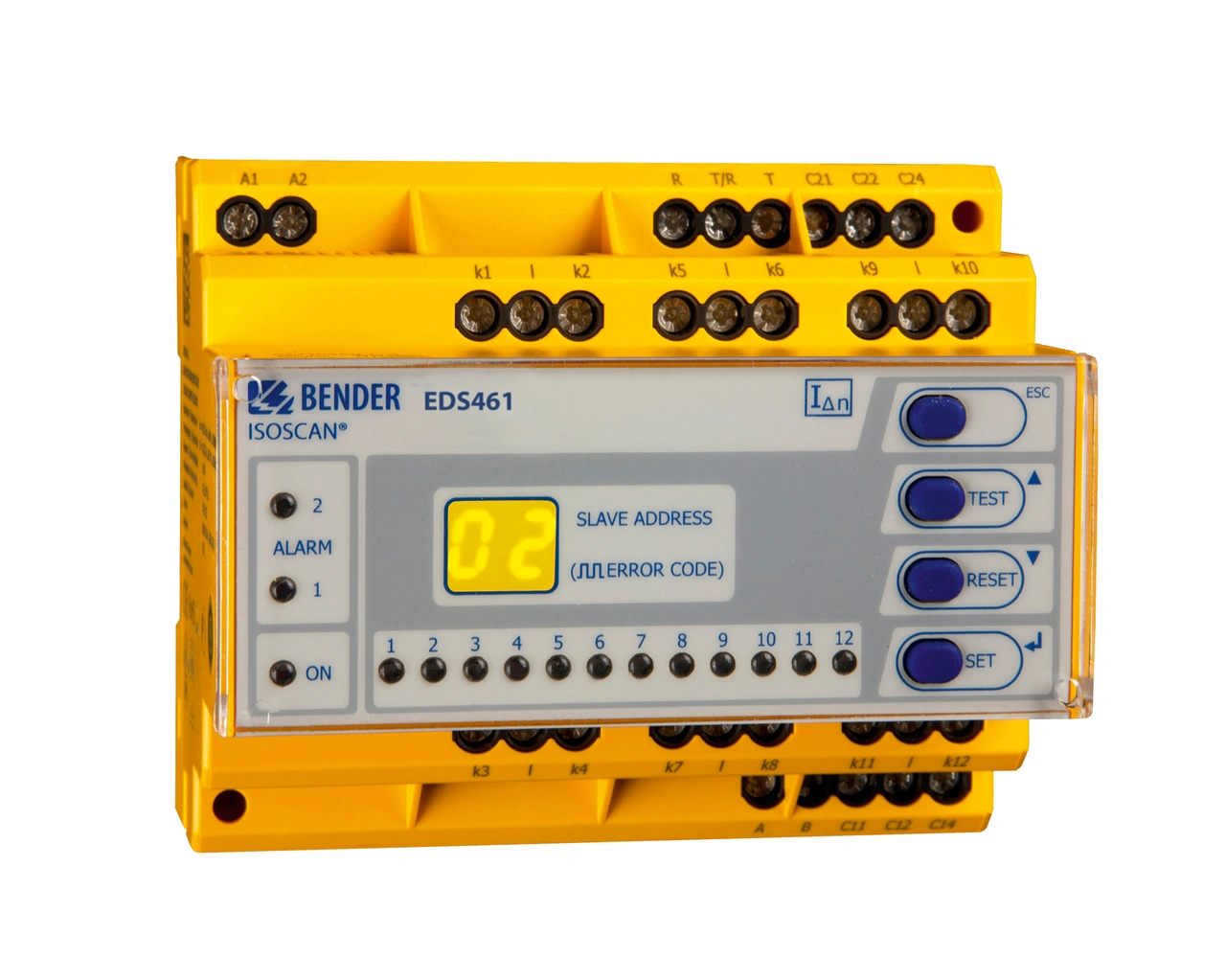

    EDS461-D/L för styrkretsar samt medicinska IT-nät
