Bender Isolationsvakt

Art.nr: 0305413

ISOSCAN EDS151

Fellokalisering IFLS för medicinska IT-nät.

  • Fellokalisering i AC, AC/DC och DC IT-system
  • 6 kanaler med inbyggd transformator
  • Utbyggbar till 528 mätkanaler
  • Svarstid på upp till 8 s i AC-system enl. till IEC 61557-9
  • Inbyggd självtest

Fellokalisering IFLS för medicinska IT-nät.

  • Fellokalisering i AC, AC/DC och DC IT-system
  • 6 kanaler med inbyggd transformator
  • Utbyggbar till 528 mätkanaler
  • Svarstid på upp till 8 s i AC-system enl. till IEC 61557-9
  • Inbyggd självtest

  • Beskrivning

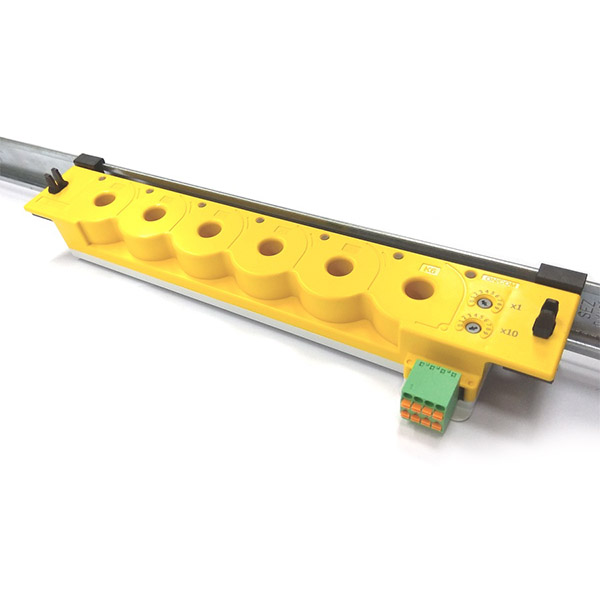

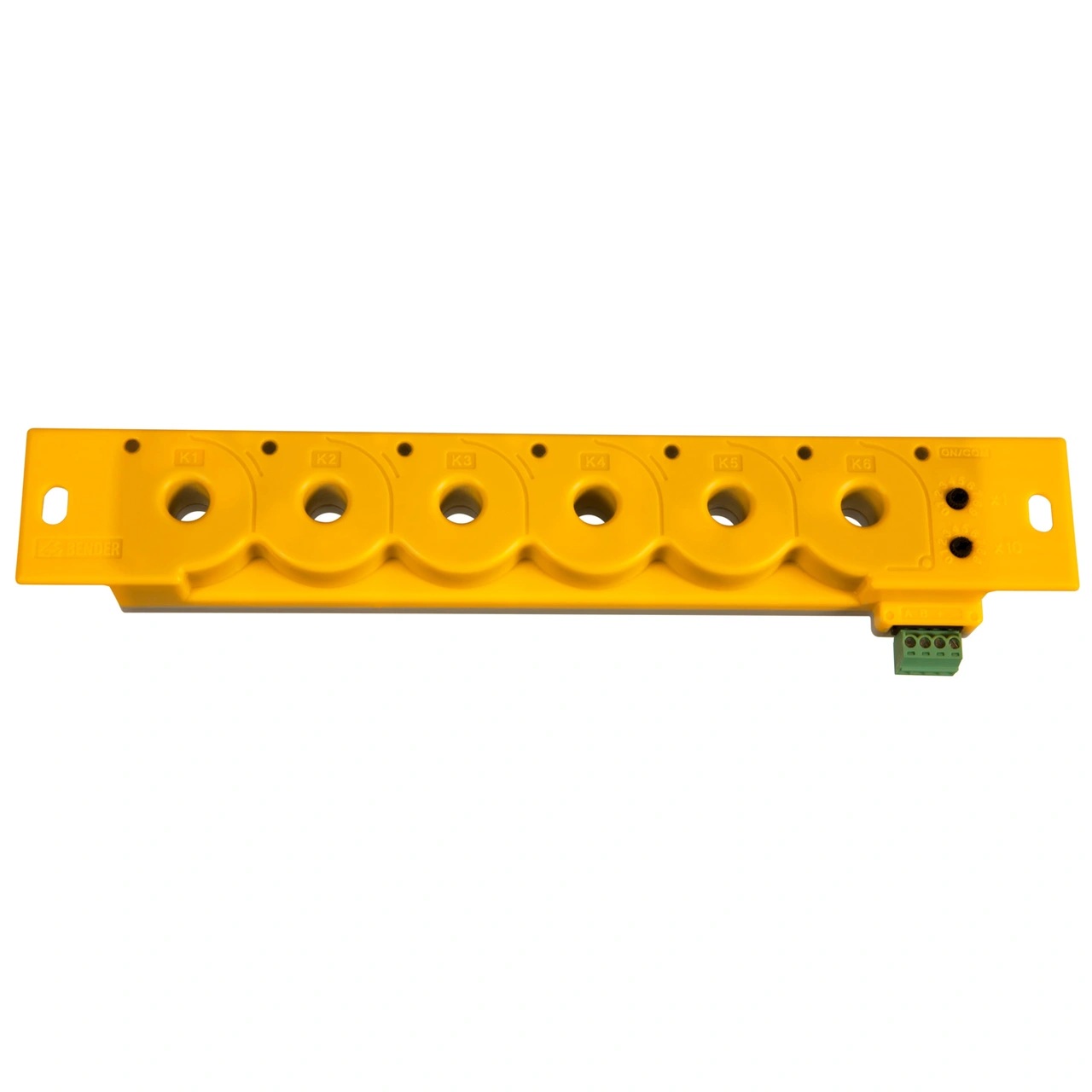

    ISOSCAN EDS151, fellokaliseringsenhet IFLS för medicinska utrymmen

    EDS151 i kombination med isolationsvakt isoMED427-P lokaliserar isolationsfel i medicinskt IT-nät, anpassad för AC, AC/DC och DC laster. Vid isolatonsfel alstras testsignal av isoMED427-P och detekteras av EDS15 med de inbyggda strömtransformatorer. Fel indikeras på respektive grupp med en diod.

    Varje EDS151 har 6 inbyggda transformatorer och ansluts till BMS-bus mot isoMED427-P, totalt 88 enheter kan anslutas via RS-485-gränssnitt (BMS-protokoll) i en slinga. Kommunikation på BMS-bussen indikeras med lysdiod på enheten och larm indikeras på respektive transformator.

    För medicinsk IT-system är isolationsvakt ett krav, vakta ska även innehålla temperatur och lastövervakning på utgående last från IT-transformator. Till isolationsvakt och lokaliseringssystem ska en larmpanel kopplas som indikerar vilken typ av larm som uppstått.

    Se under filer för systemlayout enligt IEC 60364-7-710.
