Bender Fellokalisering

Finns i flera varianter

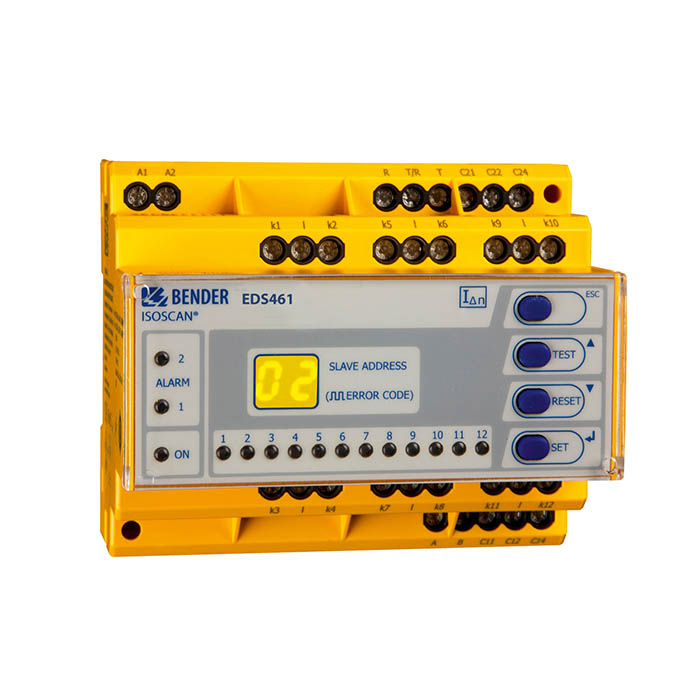

EDS461-L/EDS461-D

Fellokaliseringsenhet IFLS för medicinska IT-nät

  • kan anslutas till BMS-bus 90 enheter (1080 kanaler/grupper)
  • Historiskt minne med 300 senaste händelser (EDS460-D)
  • Extern test och reset funktion
  • För AC/DC, frekvensomformare

Fellokaliseringsenhet IFLS för medicinska IT-nät

  • kan anslutas till BMS-bus 90 enheter (1080 kanaler/grupper)
  • Historiskt minne med 300 senaste händelser (EDS460-D)
  • Extern test och reset funktion
  • För AC/DC, frekvensomformare

  • Beskrivning

    ISOSCAN EDS 461, för fellokalisering i medicinska IT-nät. Kombineras med isolationsvakt isoMED427-P och lokaliserar fel i isolerade AC DC nät (IT-nät). Vid isolationsfel genererar isoMED427-P en testsignal i anslutet nät och en strömtransformator i aktuell krets lokaliserar av EDS-enheten och indikerar fel.

    Varje enhet har 12 kanaler (12 transformatorer). Maximalt 90 enheter kan kopplas ihop i ett övervakningssystem, EDS 461-D är försedd med LCD display och kan användas för att ställa in parametrar i samtliga enheter anslutna till samma BMS-bus. På displayen kan utläsas i vilken adress och kanal där felet hittats. Fel anges med busadress och kanal visas även i displayen på isoMED427-P.

    EDS 461-L kopplas som slavenhet till D-enheter, EDS 461-L har diod för indikering av fel och sifferdisplay som anger adress på BMS slingan. EDS 461 är avsedd för medicinska IT-nät och kontrollkretsar, EDS 460 används i huvudkretsar. EDS461-serien kan även användas tillsamman med isolationsvakt typ IRHD575.

    Varje EDS-enhet har 2 larmkontakter för summalarm, fel i en L-enhet kan även indikeras i masterenhet.

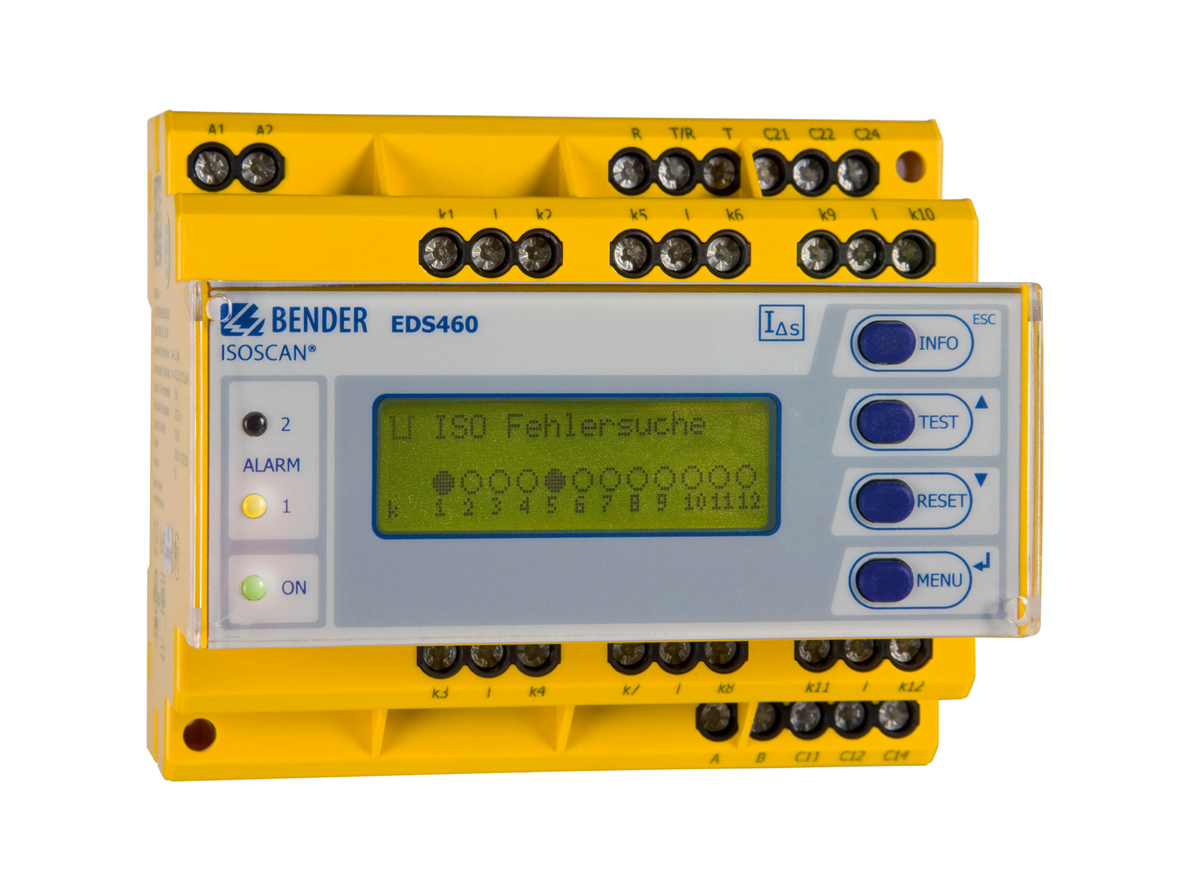

    EDS460-D/L för huvudkretsar

    EDS461-D/L för styrkretsar samt medicinska IT-nät
