Bender Fellokalisering

Art.nr: 0900063

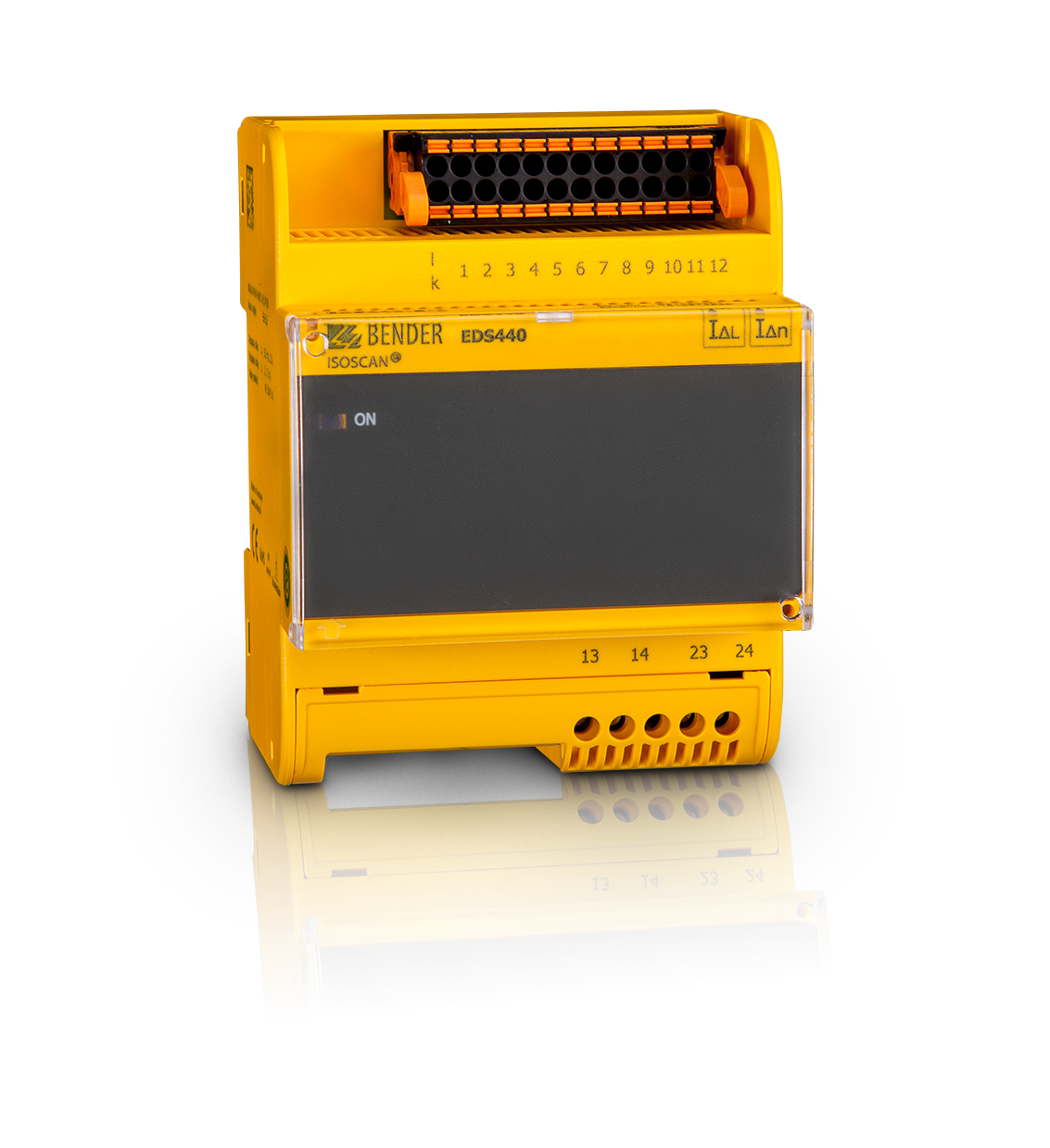

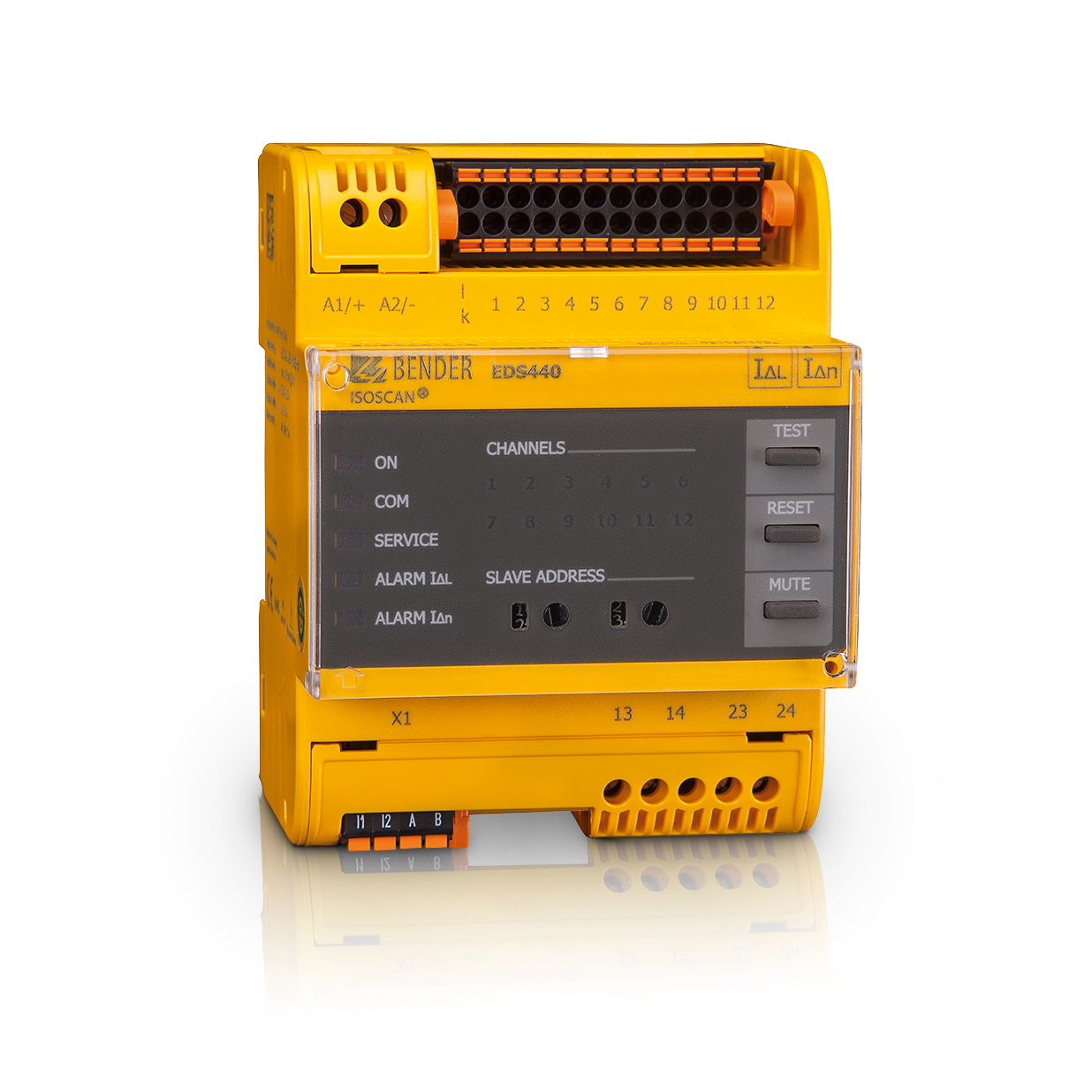

ISOSCAN EDS440-L/EDS440-S

Fellokaliseringsenhet IFLS för isolerade nät

  • 12 kanaler inkl övervakning av ansluten transformator
  • Utbyggbart system summalarm och jordfelsström
  • Utbyggbart med individuella reläkontakter en/kanal
  • Enkel driftsättning med iso685 installationsguide

Fellokaliseringsenhet IFLS för isolerade nät

  • 12 kanaler inkl övervakning av ansluten transformator
  • Utbyggbart system summalarm och jordfelsström
  • Utbyggbart med individuella reläkontakter en/kanal
  • Enkel driftsättning med iso685 installationsguide

  • Beskrivning

    EDS440-L & 441-S fellokaliseringsenhet IFLS för Bender isolationsvakter.

    EDS440-L är Bender nya version av lokaliseringsenhet. EDS440 har bättre noggrannhet, högre tålighet mot störningar, sparar plats och är lättare att installera. EDS440-L kan kombineras med Benders isolationsvakter modellerna ISO685-P och IRDH575  för lokalisera fel i isolerade nät (IT-nät). EDS440 kan användas i både AC och DC-system. En testsignal alstras av ISO685-P eller IRDH575 och med hjälp av strömtransformator i aktuellt krets lokaliseras och indikeras fel.

    Varje enhet har 12 kanaler (12 transformatorer). Maximalt 21 enheter kan kopplas ihop via RS-485,  totalt kan 252 kanaler/kretsar övervakas samtidigt. Enhetsadressen indikeras på fronten, via dioder på visas vilken kanal/grupp fel har lokaliserats. Informationen skickas också till isolationsvakten som visar värde och aktuell adress och kanal (anges klartext på iso685-P).

    Modell // protokoll// system // anslutningsspänning:

    • EDS440-L BS-bus // huvudkretsar // AC/DC 24…240 V
    • EDS440-S BB-bus // huvudkretsar // matning via BB-bus
