Bender Fellokalisering

Art.nr: 0900123

EDS491-D/EDS491-L

Fellokaliseringsenhet IFLS för medicinska utrymmen

  • För AC, 3AC, DC och IT-system
  • Programmering och indikering i en enhet (EDS...-D)
  • 12 mätkanaler (kretsar) för mätning av strömtransformatorer i serierna CTAC, WR, WS
  • Upp till 90 EDS-enheter i ett system (1080 mätkanaler)
  • individuella larmkontakter för varje kanal

Fellokaliseringsenhet IFLS för medicinska utrymmen

  • För AC, 3AC, DC och IT-system
  • Programmering och indikering i en enhet (EDS...-D)
  • 12 mätkanaler (kretsar) för mätning av strömtransformatorer i serierna CTAC, WR, WS
  • Upp till 90 EDS-enheter i ett system (1080 mätkanaler)
  • individuella larmkontakter för varje kanal

  • Beskrivning

    ISOSCAN EDS491 fellokaliseringsenhet IFLS för medicinska utrymmen

    Isoscan EDS491 kombineras med isolationsvakt isoMED427-P och lokaliserar fel i isolerade AC DC nät (IT-nät). Vid isolationsfel genererar isolationsvakten en testsignal i anslutet nät och en strömtransformator i aktuellt krets lokaliserar och indikerar fel. För kretsar utanför medicinska utrymmen kan EDS490-D/L användas tillsammans med IRDH575 och iso685-x-P

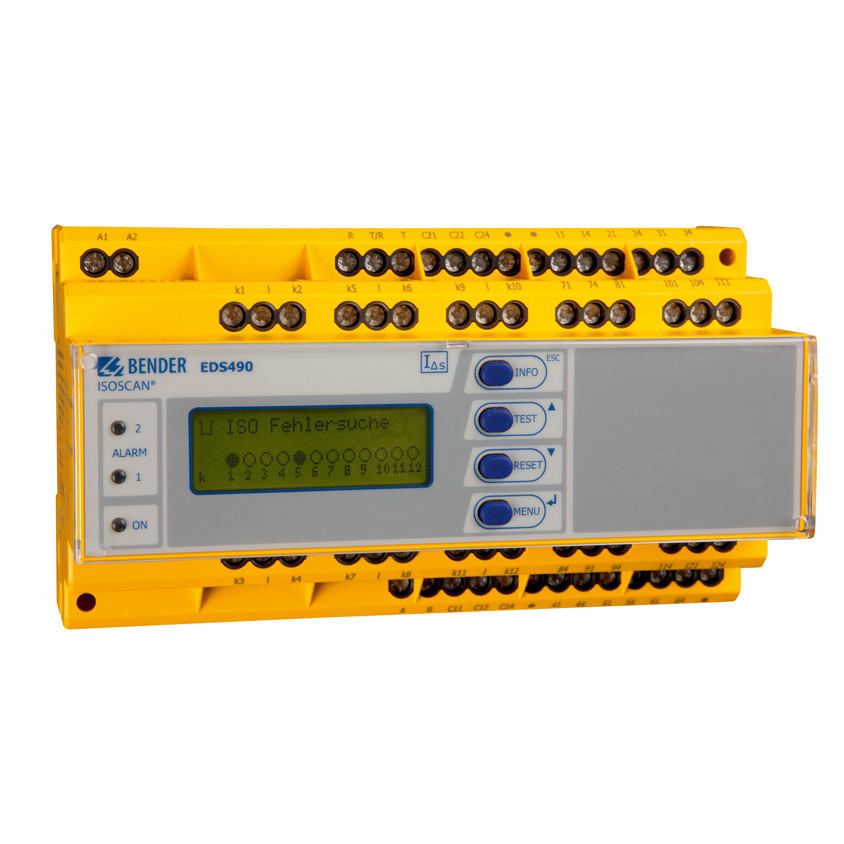

    Varje enhet har 12 kanaler (12 transformatorer) och ett relä per kanal. Maximalt 90 enheter kan kopplas ihop i ett övervakningssystem, EDS491-D är försedd med LCD display och användas för att ställa in parametrar i samtliga enheter anslutna till samma BMS-bus. På displayen kan utläsas i vilken enhet och kanal felet har hittats. Fel anges även i displayen på isoMED427-P med busadress och kanal.

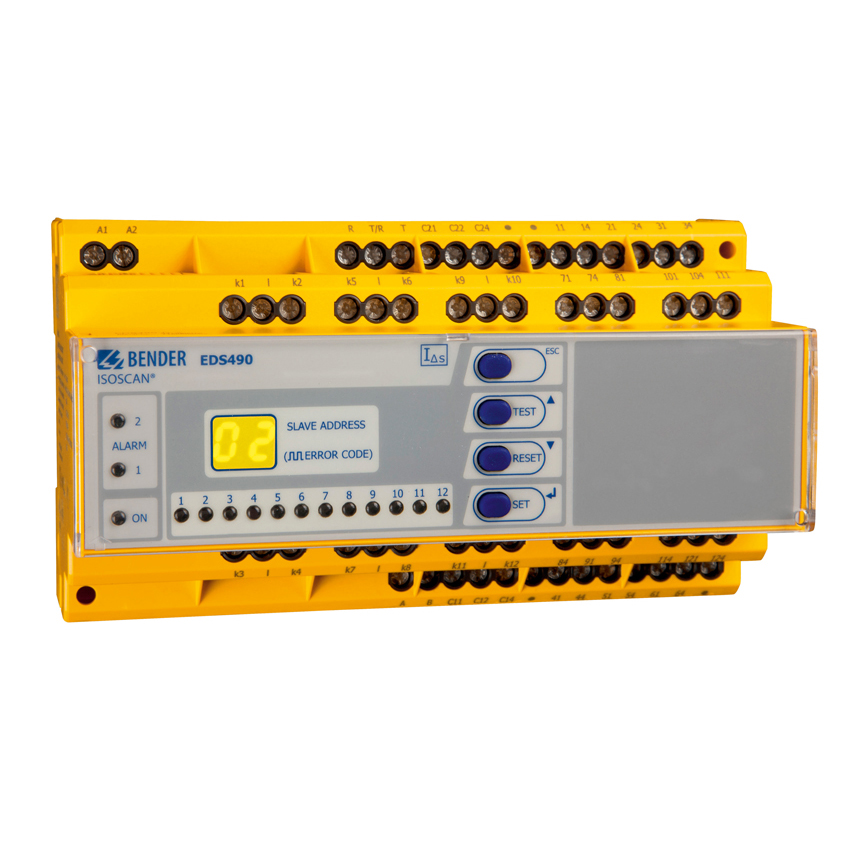

    EDS491-L kopplas som slavenhet till D-enheter, EDS491-L har diod för indikering av fel och sifferdisplay om anger adress på BMS slingan. EDS490 är avsedd för huvudkretsar och EDS491 främst för styrkretsar samt medicinska IT-nät.

    Varje EDS-enhet har 2 larmkontakter för summalarm som kan programmeras med olika funktion.
